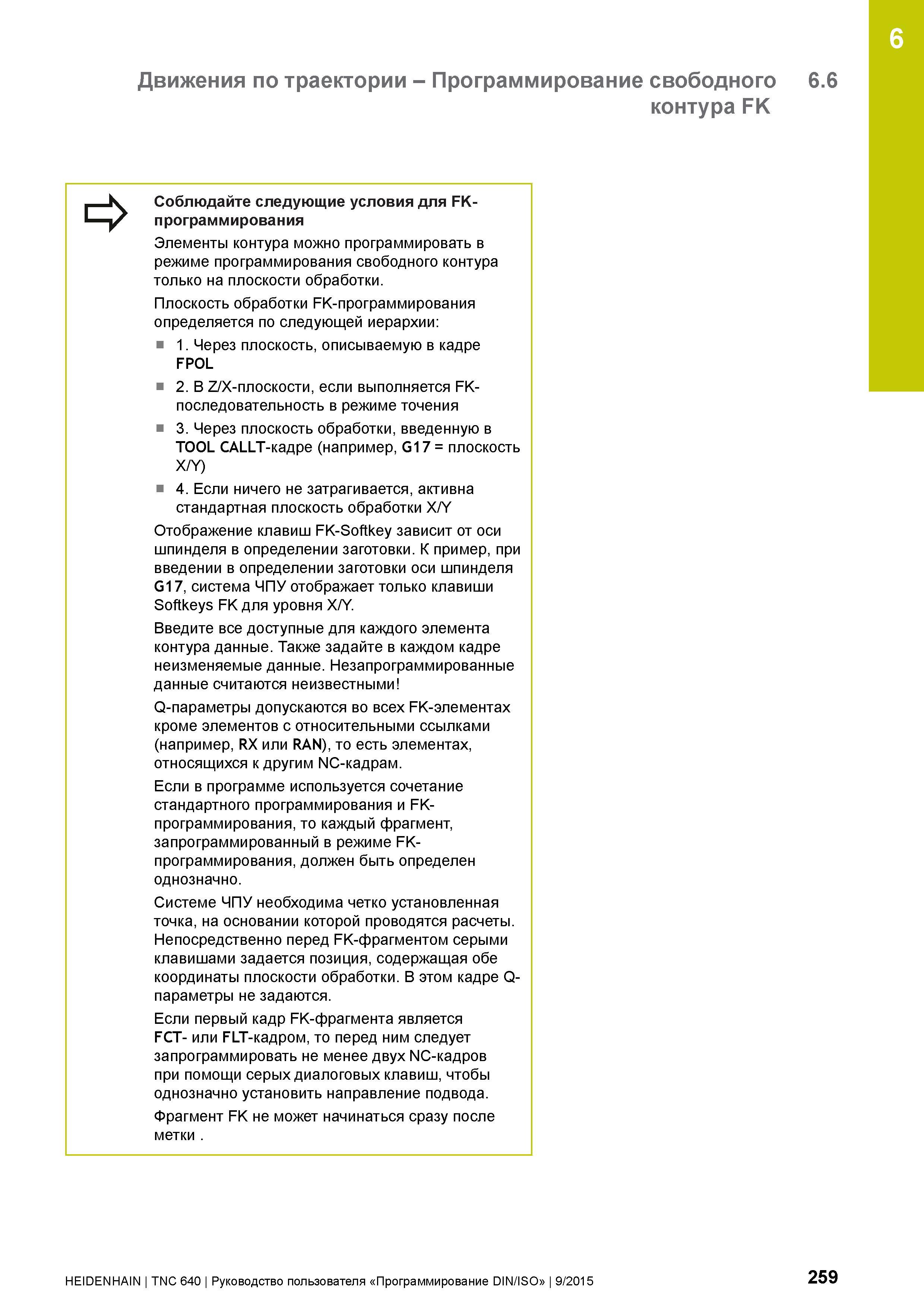

6 Движения по траектории - Программирование свободного 6.6 контура FK Соблюдайте следующие условия для FK-программирования Элементы контура можно программировать в режиме программирования свободного контура только на плоскости обработки. Плоскость обработки FK-программирования определяется по следующей иерархии: 1. Через плоскость, описываемую в кадре FPOL 2. В Z/X-плоскости, если выполняется FK-последовательность в режиме точения 3. Через плоскость обработки, введенную в TOOL CALLT-кадре (например, G17 = плоскость X/Y) 4. Если ничего не затрагивается, активна стандартная плоскость обработки X/Y Отображение клавиш FK-Softkey зависит от оси шпинделя в определении заготовки. К пример, при введении в определении заготовки оси шпинделя G17, система ЧПУ отображает только клавиши Softkeys FK для уровня X/Y. Введите все доступные для каждого элемента контура данные. Также задайте в каждом кадре неизменяемые данные. запрограммированные данные считаются неизвестными Q-параметры допускаются во всех FK-элементах кроме элементов с относительными ссылками (например, RX или RAN), то есть элементах, относящихся к другим NC-кадрам. Если в программе используется сочетание стандартного программирования и FK-программирования, то каждый фрагмент, запрограммированный в режиме FK-программирования, должен быть определен однозначно. Системе ЧПУ необходима четко установленная точка, на основании которой проводятся расчеты. Непосредственно перед FK-фрагментом серыми клавишами задается позиция, содержащая обе координаты плоскости обработки. В этом кадре Q-параметры не задаются. Если первый кадр FK-фрагмента является FCT- или FLT-кадром, то перед ним следует запрограммировать не менее двух NC-кадров при помощи серых диалоговых клавиш, чтобы однозначно установить направление подвода. Фрагмент FK не может начинаться сразу после метки . HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 259
