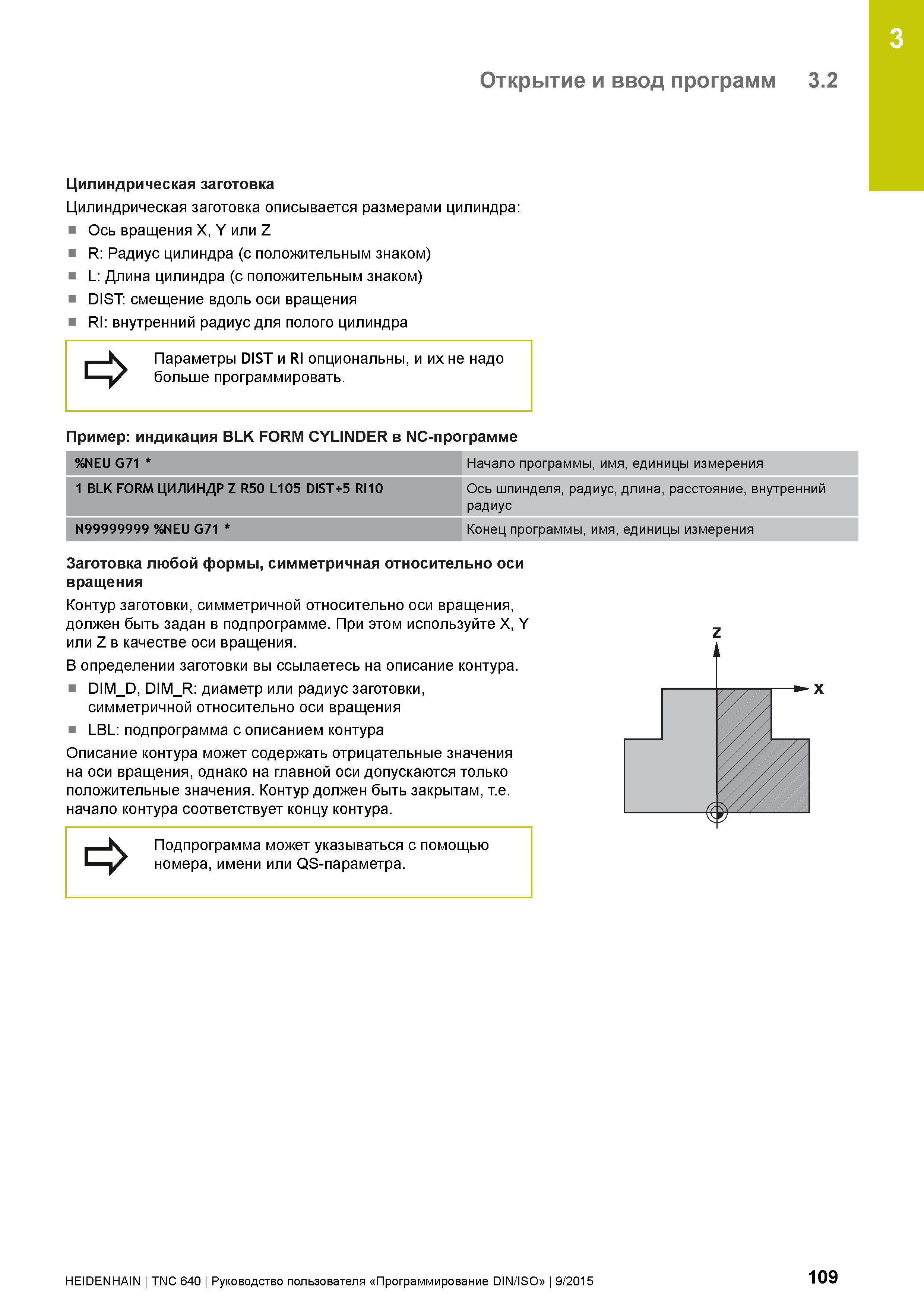

3 Открытие и ввод программ 3.2 Цилиндрическая заготовка Цилиндрическая заготовка описывается размерами цилиндра: Ось вращения X, Y или Z R: Радиус цилиндра (с положительным знаком) L: Длина цилиндра (с положительным знаком) DIST: смещение вдоль оси вращения RI: внутренний радиус для полого цилиндра Параметры DIST и RI опциональны, и их не надо больше программировать. Пример: индикация BLK FORM CYLINDER в NC-программе %NEU G71 Начало программы, имя, единицы измерения 1 BLK FORM ЦИЛИНДР Z R50 L105 DIST+5 RI10 Ось шпинделя, радиус, длина, расстояние, внутренний радиус N99999999 %NEU G71 Конец программы, имя, единицы измерения Заготовка любой формы, симметричная относительно оси вращения Контур заготовки, симметричной относительно оси вращения, должен быть задан в подпрограмме. При этом используйте X, Y или Z в качестве оси вращения. В определении заготовки вы ссылаетесь на описание контура. DIM_D, DIM_R: диаметр или радиус заготовки, симметричной относительно оси вращения LBL: подпрограмма с описанием контура Описание контура может содержать отрицательные значения на оси вращения, однако на главной оси допускаются только положительные значения. Контур должен быть закрытам, т.е. начало контура соответствует концу контура. Подпрограмма может указываться с помощью номера, имени или QS-параметра. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 109
