Системы числового программного управления / CNC programming and machining

HEIDENHAIN | Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO (Всего 747 стр.)




111 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.111
111 3 Открытие и ввод программ 3 2 Открытие новой программы обработки Программа обработки всегда вводится в режиме работы Программирование Пример соз Руководство пользователя HEIDENHAIN 2015 TNC 640 Программирование DIN ISO для металлорежущих станков Версия ПО ЧПУ 340590-06 340591-06 340595-06 Стр. 111

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 111 0111 Lab2u

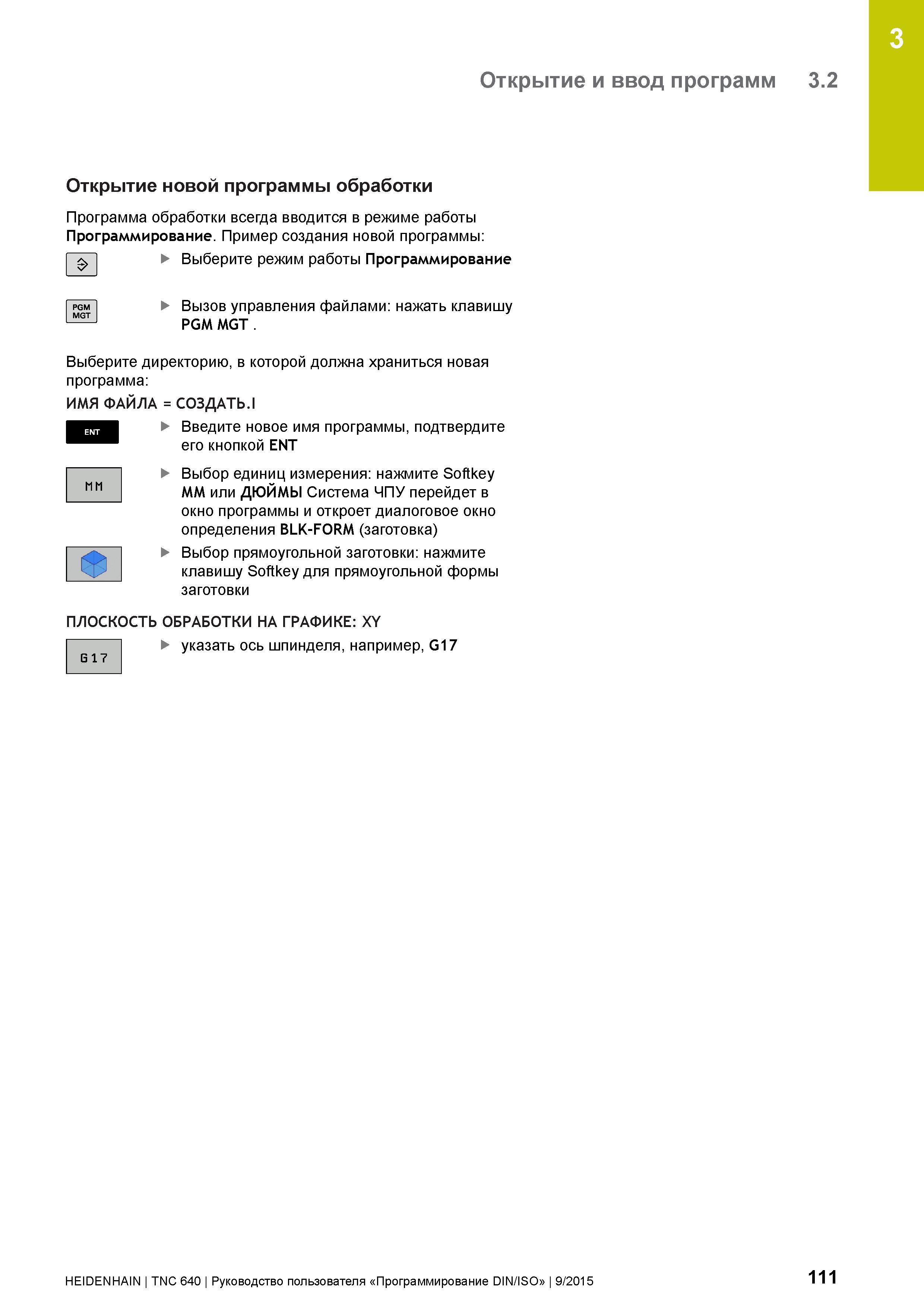

3 Открытие и ввод программ 3.2 Открытие новой программы обработки Программа обработки всегда вводится в режиме работы Программирование. Пример создания новой программы: Выберите режим работы Программирование PGM MGT Вызов управления файлами: нажать клавишу PGM MGT . Выберите директорию, в которой должна храниться новая программа: ИМЯ ФАЙЛА = СОЗДАТЬ. Введите новое имя программы, подтвердите его кнопкой ENT ми Выбор единиц измерения: нажмите Softkey ММ или ДЮЙМЫ Система ЧПУ перейдет в окно программы и откроет диалоговое окно определения BLK-FORM (заготовка) Выбор прямоугольной заготовки: нажмите клавишу Softkey для прямоугольной формы заготовки ПЛОСКОСТЬ ОБРАБОТКИ НА ГРАФИКЕ: XY указать ось шпинделя, например, G17 в it “ 0 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 111
