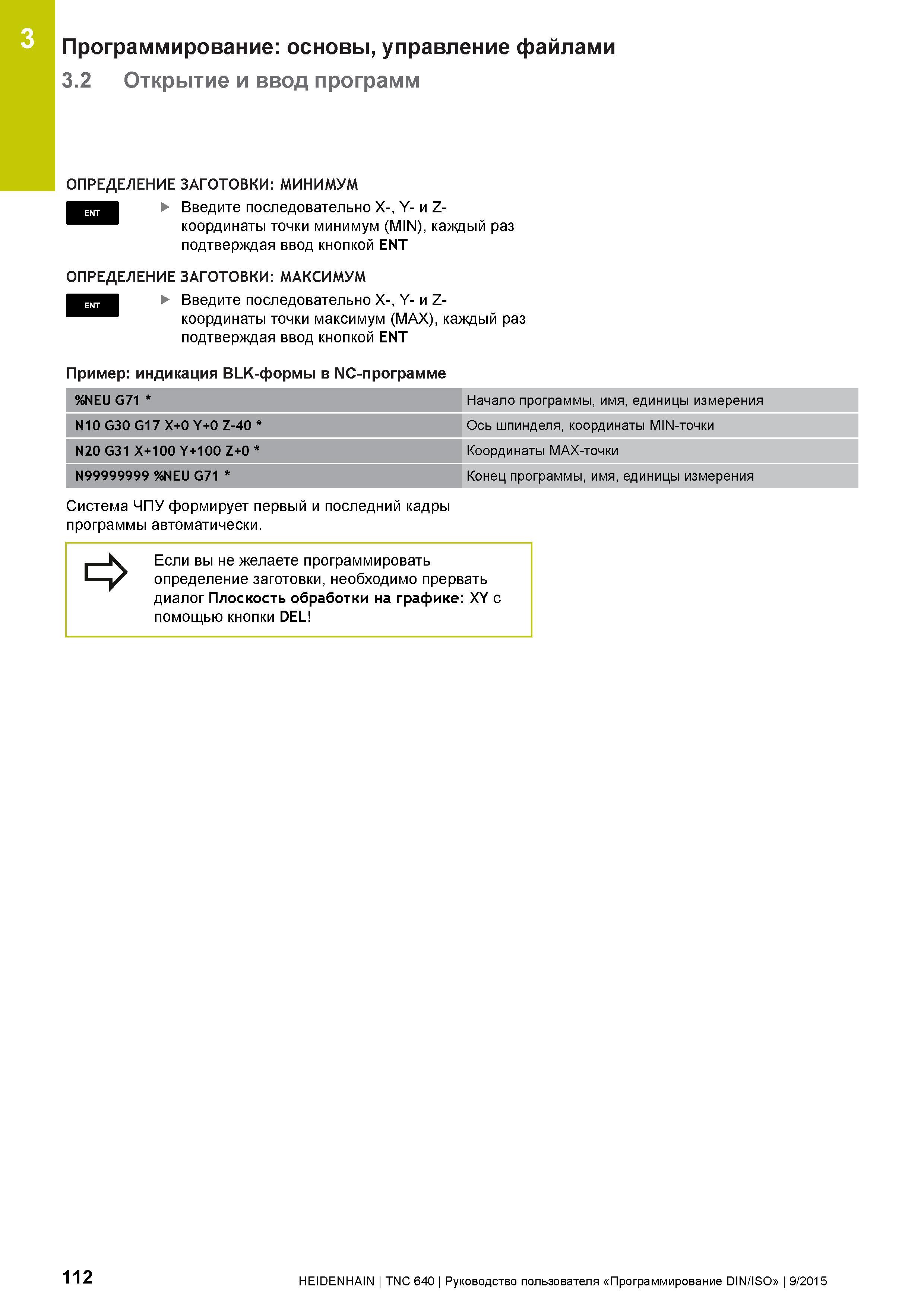

3 Программирование: основы, управление файлами 3.2 Открытие и ввод программ ОПРЕДЕЛЕНИЕ ЗАГОТОВКИ: МИНИМУМ Введите последовательно X-, Y- и Z-координаты точки минимум (MIN), каждый раз подтверждая ввод кнопкой ENT ОПРЕДЕЛЕНИЕ ЗАГОТОВКИ: МАКСИМУМ Введите последовательно X-, Y- и Z-координаты точки максимум (MAX), каждый раз подтверждая ввод кнопкой ENT Пример: индикация BLK-формы в NC-программе %NEU G71 Начало программы, имя, единицы измерения N10 G30 G17 X+0 Y+0 Z-40 Ось шпинделя, координаты MIN-точки N20 G31 X+100 Y+100 Z+0 Координаты MAX-точки N99999999 %NEU G71 Конец программы, имя, единицы измерения Система ЧПУ формирует первый и последний кадры программы автоматически. Если вы не желаете программировать определение заготовки, необходимо прервать диалог Плоскость обработки на графике: XY с помощью кнопки DEL ENT ENT 112 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
