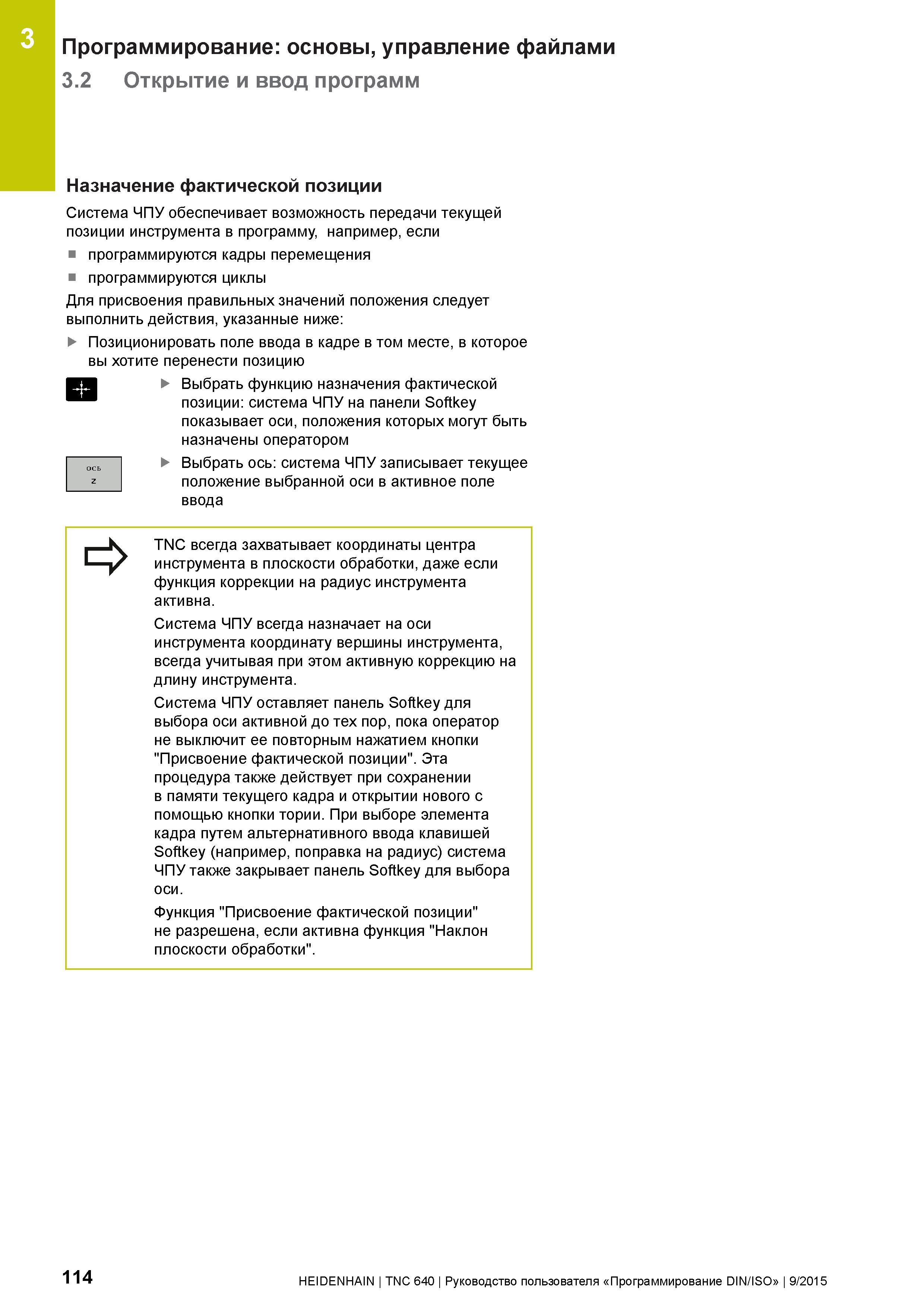

3 Программирование: основы, управление файлами 3.2 Открытие и ввод программ Назначение фактической позиции Система ЧПУ обеспечивает возможность передачи текущей позиции инструмента в программу, например, если программируются кадры перемещения программируются циклы Для присвоения правильных значений положения следует выполнить действия, указанные ниже: Позиционировать поле ввода в кадре в том месте, в которое вы хотите перенести позицию Выбрать функцию назначения фактической позиции: система ЧПУ на панели Softkey показывает оси, положения которых могут быть назначены оператором Выбрать ось: система ЧПУ записывает текущее положение выбранной оси в активное поле ввода TNC всегда захватывает координаты центра инструмента в плоскости обработки, даже если функция коррекции на радиус инструмента активна. Система ЧПУ всегда назначает на оси инструмента координату вершины инструмента, всегда учитывая при этом активную коррекцию на длину инструмента. Система ЧПУ оставляет панель Softkey для выбора оси активной до тех пор, пока оператор не выключит ее повторным нажатием кнопки "Присвоение фактической позиции". Эта процедура также действует при сохранении в памяти текущего кадра и открытии нового с помощью кнопки тории. При выборе элемента кадра путем альтернативного ввода клавишей Softkey (например, поправка на радиус) система ЧПУ также закрывает панель Softkey для выбора оси. Функция "Присвоение фактической позиции" не разрешена, если активна функция "Наклон плоскости обработки". + 114 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
