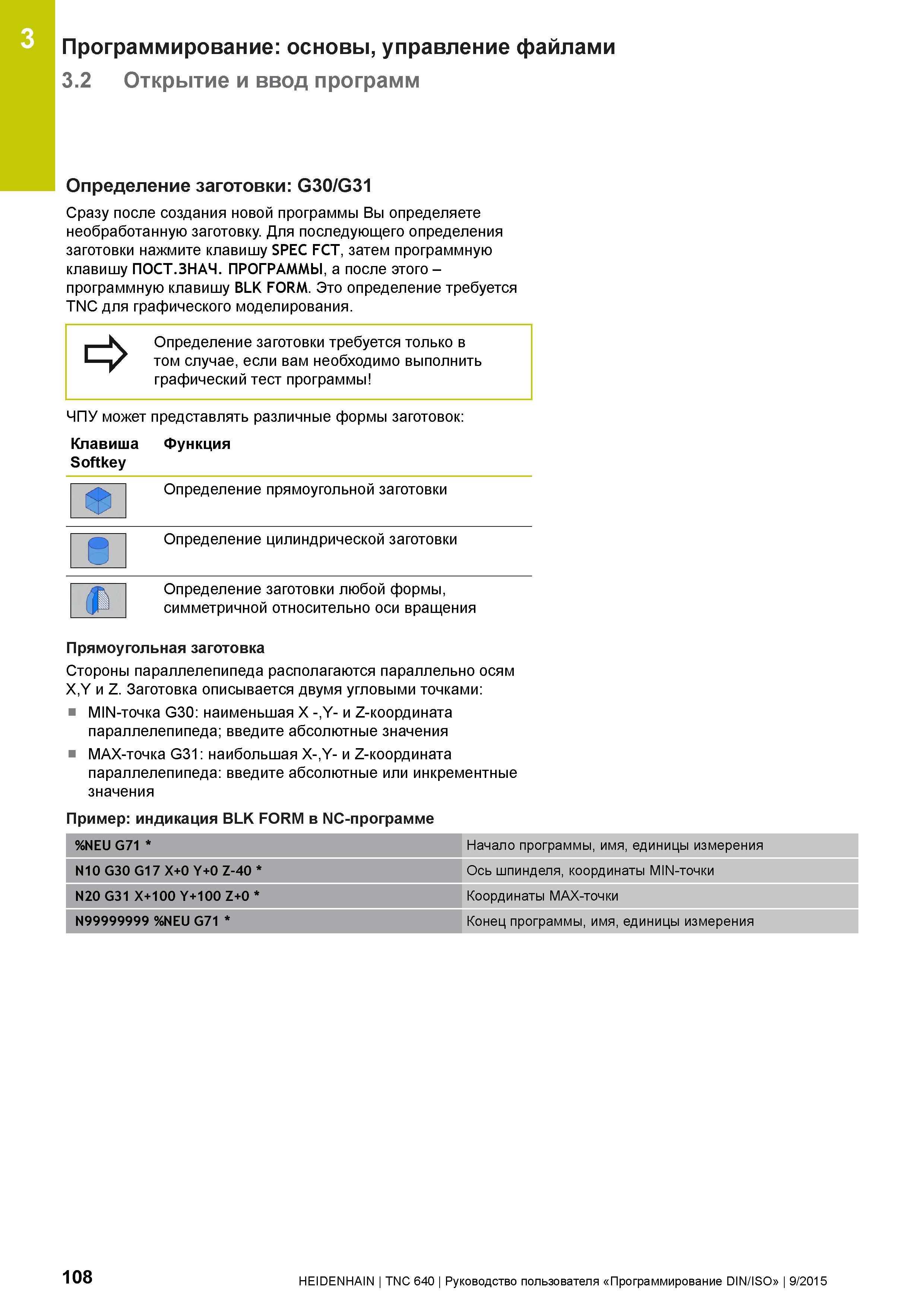

3 Программирование: основы, управление файлами 3.2 Открытие и ввод программ Определение заготовки: G30/G31 Сразу после создания новой программы Вы определяете необработанную заготовку. Для последующего определения заготовки нажмите клавишу SPEC FCT, затем программную клавишу ПОСТ.ЗНАЧ. ПРОГРАММЫ, а после этого -программную клавишу BLK FORM. Это определение требуется TNC для графического моделирования. Определение заготовки требуется только в том случае, если вам необходимо выполнить графический тест программы ЧПУ может представлять различные формы заготовок: Клавиша Функция Softkey ф Определение прямоугольной заготовки т Определение цилиндрической заготовки Определение заготовки любой формы, симметричной относительно оси вращения Прямоугольная заготовка Стороны параллелепипеда располагаются параллельно осям X,Y и Z. Заготовка описывается двумя угловыми точками: MIN-точка G30: наименьшая X -,Y- и Z-координата параллелепипеда; введите абсолютные значения MAX-точка G31: наибольшая X-,Y- и Z-координата параллелепипеда: введите абсолютные или инкрементные значения Пример: индикация BLK FORM в NC-программе %NEU G71 Начало программы, имя, единицы измерения N10 G30 G17 X+0 Y+0 Z-40 Ось шпинделя, координаты MIN-точки N20 G31 X+100 Y+100 Z+0 Координаты MAX-точки N99999999 %NEU G71 Конец программы, имя, единицы измерения 108 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
