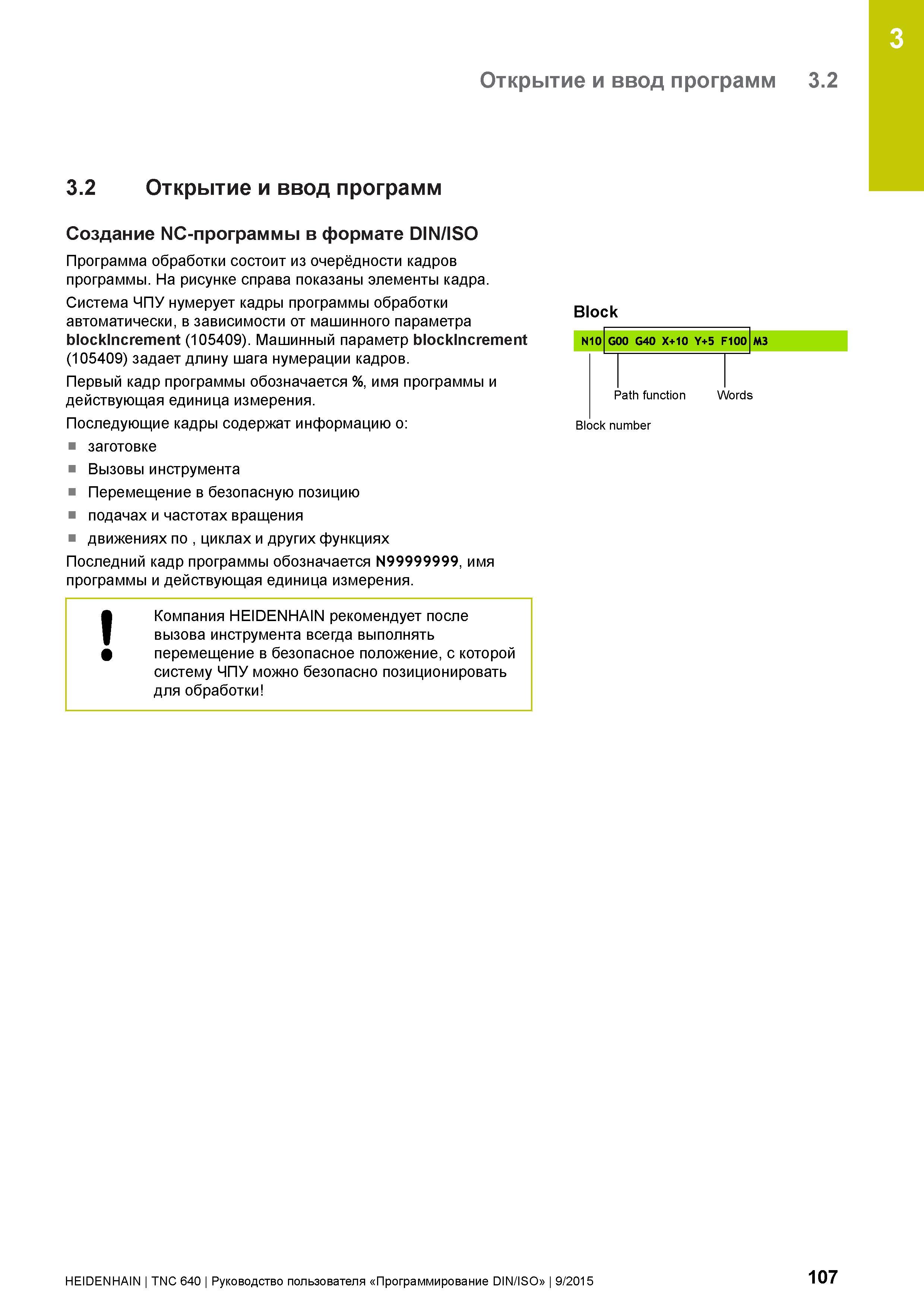

3 Открытие и ввод программ 3.2 3.2 Открытие и ввод программ Создание NC-программы в формате DIN/ISO Программа обработки состоит из очерёдности кадров программы. На рисунке справа показаны элементы кадра. Система ЧПУ нумерует кадры программы обработки автоматически, в зависимости от машинного параметра blockIncrement (105409). Машинный параметр blockIncrement (105409) задает длину шага нумерации кадров. Первый кадр программы обозначается %, имя программы и действующая единица измерения. Последующие кадры содержат информацию о: заготовке Вызовы инструмента Перемещение в безопасную позицию подачах и частотах вращения движениях по , циклах и других функциях Последний кадр программы обозначается N99999999, имя программы и действующая единица измерения. Компания HEIDENHAIN рекомендует после вызова инструмента всегда выполнять ф перемещение в безопасное положение, с которой систему ЧПУ можно безопасно позиционировать для обработки Block N10 G00 G40 Х+10 Y+5 F100 М3 Path function Words Block number HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 107
