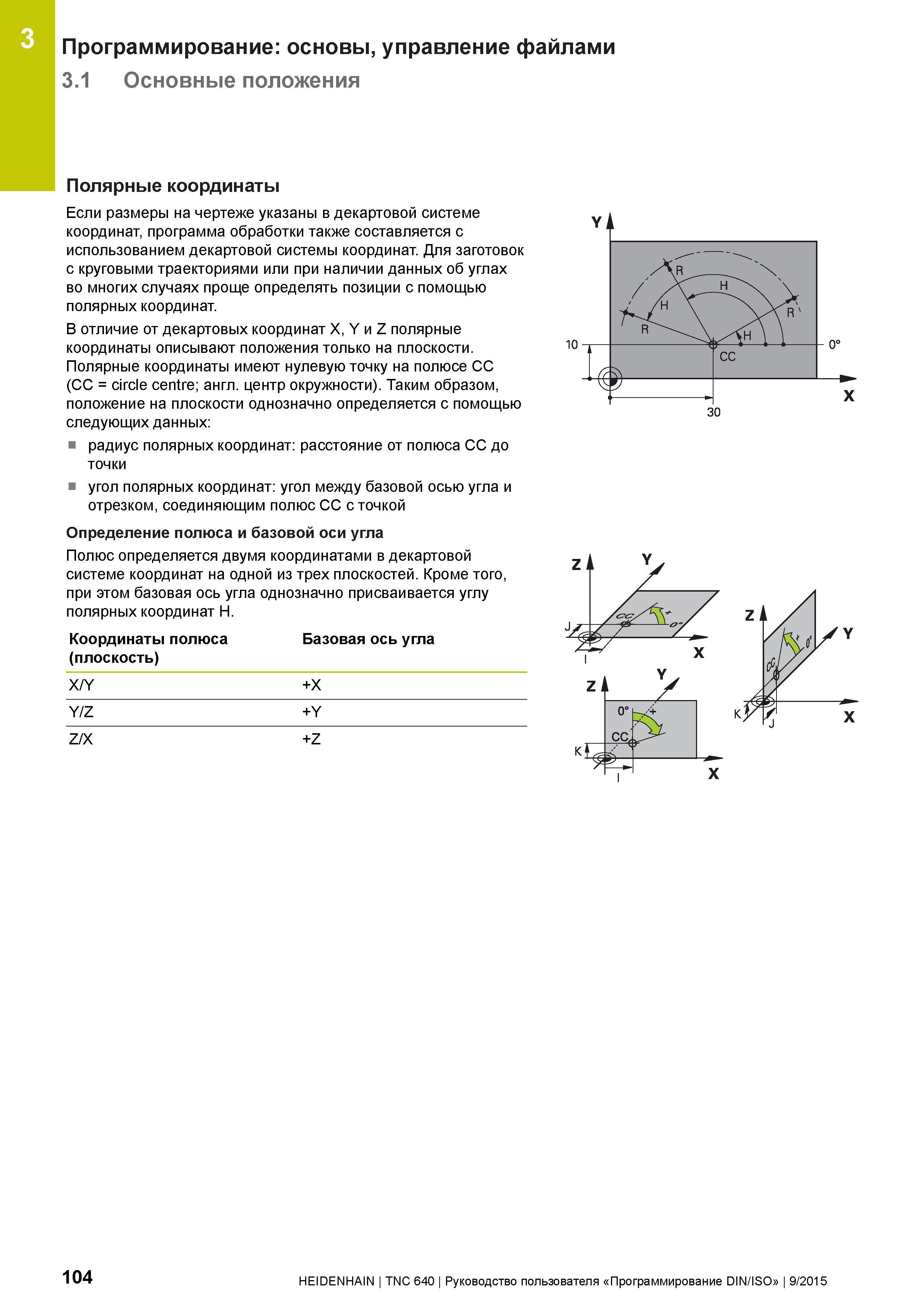

Программирование: основы, управление файлами 3.1 Основные положения 3 Полярные координаты Если размеры на чертеже указаны в декартовой системе координат, программа обработки также составляется с использованием декартовой системы координат. Для заготовок с круговыми траекториями или при наличии данных об углах во многих случаях проще определять позиции с помощью полярных координат. В отличие от декартовых координат X, Y и Z полярные координаты описывают положения только на плоскости. Полярные координаты имеют нулевую точку на полюсе CC (CC = circle centre; англ. центр окружности). Таким образом, положение на плоскости однозначно определяется с помощью следующих данных: радиус полярных координат: расстояние от полюса CC до точки угол полярных координат: угол между базовой осью угла и отрезком, соединяющим полюс CC с точкой Определение полюса и базовой оси угла Полюс определяется двумя координатами в декартовой системе координат на одной из трех плоскостей. Кроме того, при этом базовая ось угла однозначно присваивается углу полярных координат H. Координаты полюса Базовая ось угла (плоскость) X/Y +X Y/Z +Y Z/X +Z 104 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
