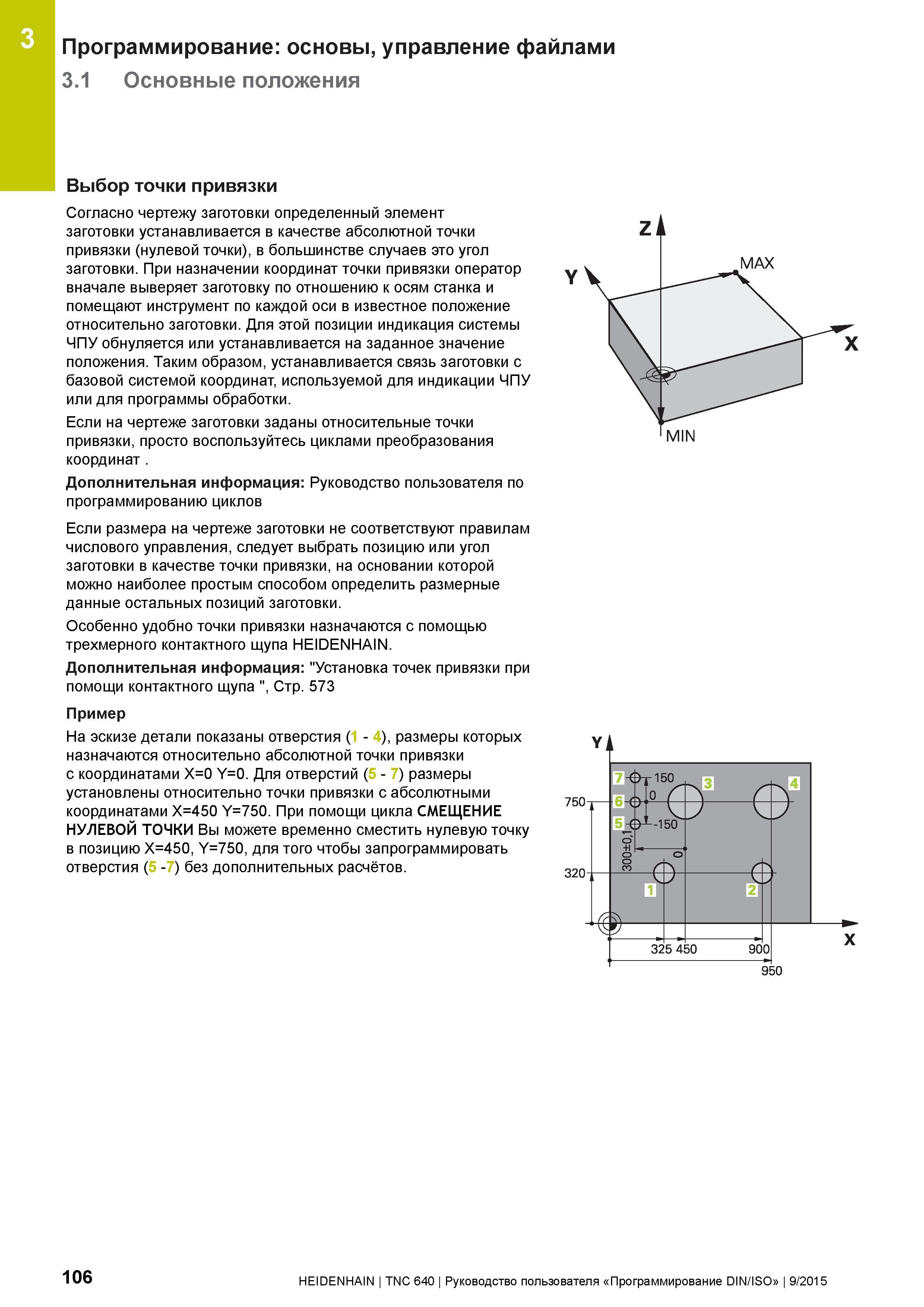

3 Программирование: основы, управление файлами 3.1 Основные положения Выбор точки привязки Согласно чертежу заготовки определенный элемент заготовки устанавливается в качестве абсолютной точки привязки (нулевой точки), в большинстве случаев это угол заготовки. При назначении координат точки привязки оператор вначале выверяет заготовку по отношению к осям станка и помещают инструмент по каждой оси в известное положение относительно заготовки. Для этой позиции индикация системы ЧПУ обнуляется или устанавливается на заданное значение положения. Таким образом, устанавливается связь заготовки с базовой системой координат, используемой для индикации ЧПУ или для программы обработки. Если на чертеже заготовки заданы относительные точки привязки, просто воспользуйтесь циклами преобразования координат . Дополнительная информация: Руководство пользователя по программированию циклов Если размера на чертеже заготовки не соответствуют правилам числового управления, следует выбрать позицию или угол заготовки в качестве точки привязки, на основании которой можно наиболее простым способом определить размерные данные остальных позиций заготовки. Особенно удобно точки привязки назначаются с помощью трехмерного контактного щупа HEIDENHAIN. Дополнительная информация: "Установка точек привязки при помощи контактного щупа ", Стр. 573 Пример На эскизе детали показаны отверстия ( - ), размеры которых назначаются относительно абсолютной точки привязки с координатами X=0 Y=0. Для отверстий (i - ) размеры установлены относительно точки привязки с абсолютными координатами X=450 Y=750. При помощи цикла СМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ Вы можете временно сместить нулевую точку в позицию X=450, Y=750, для того чтобы запрограммировать отверстия ( - ) без дополнительных расчётов. 7-&г15( / уР / h И U ' \ о +i 8 /Ф о N ГЬ J 1га 32Е i 450 900 950 106 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
