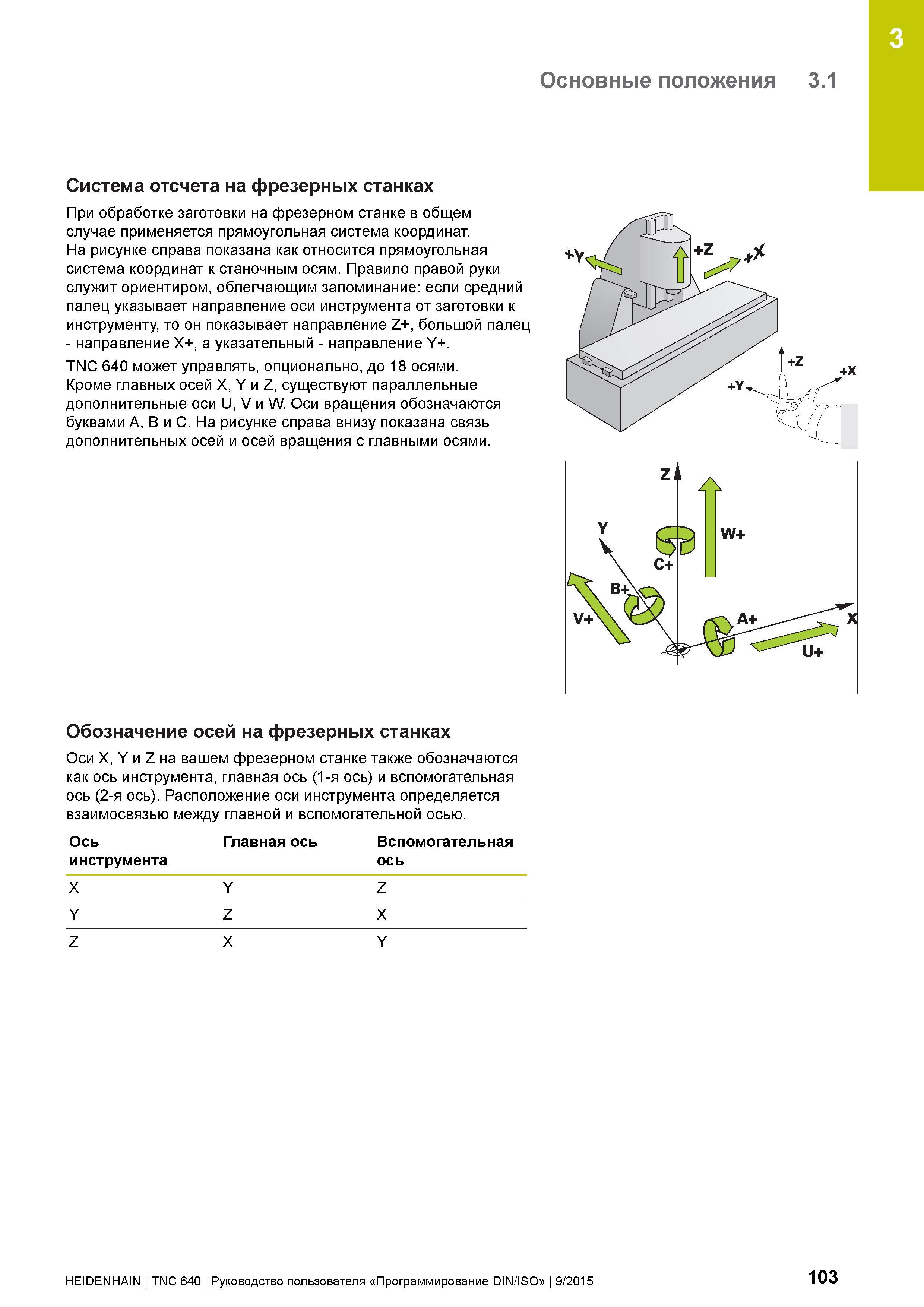

3 Основные положения 3.1 Система отсчета на фрезерных станках При обработке заготовки на фрезерном станке в общем случае применяется прямоугольная система координат. На рисунке справа показана как относится прямоугольная система координат к станочным осям. Правило правой руки служит ориентиром, облегчающим запоминание: если средний палец указывает направление оси инструмента от заготовки к инструменту, то он показывает направление Z+, большой палец - направление X+, а указательный - направление Y+. TNC 640 может управлять, опционально, до 18 осями. Кроме главных осей X, Y и Z, существуют параллельные дополнительные оси U, V и W. Оси вращения обозначаются буквами A, B и C. На рисунке справа внизу показана связь дополнительных осей и осей вращения с главными осями. Обозначение осей на фрезерных станках Оси X, Y и Z на вашем фрезерном станке также обозначаются как ось инструмента, главная ось (1-я ось) и вспомогательная ось (2-я ось). Расположение оси инструмента определяется взаимосвязью между главной и вспомогательной осью. Ось Главная ось Вспомогательная инструмента ось X Y Z Y Z X ZXY HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 103
