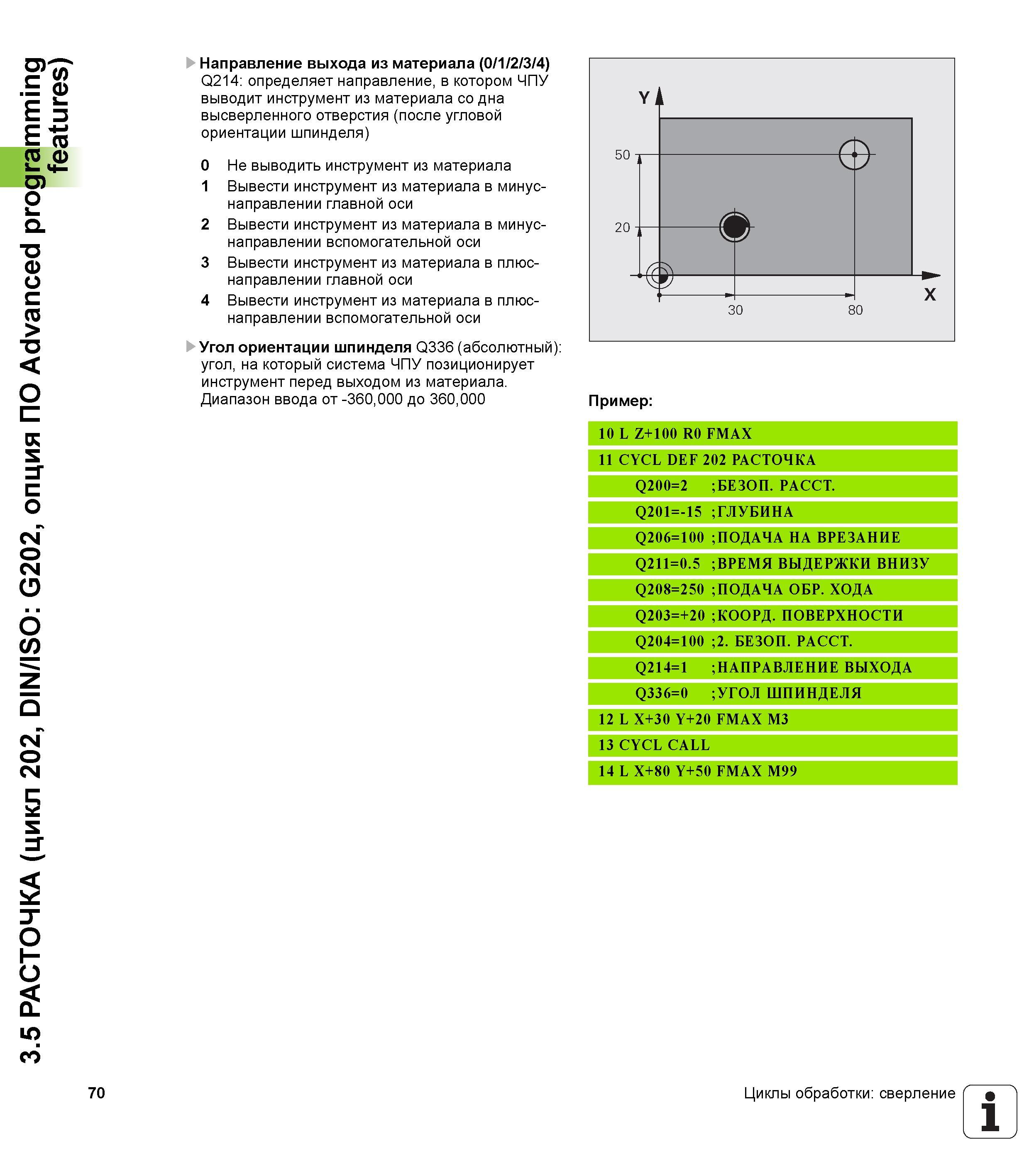

3.5 РАСТОЧКА (цикл 202, DIN/ISO G202, опция ПО Advanced programming features) Направление выхода из материала (0/1/2/3/4) Q214 определяет направление, в котором ЧПУ выводит инструмент из материала со дна высверленного отверстия (после угловой ориентации шпинделя) 0 Не выводить инструмент из материала 1 Вывести инструмент из материала в минус-направлении главной оси 2 Вывести инструмент из материала в минус-направлении вспомогательной оси 3 Вывести инструмент из материала в плюс-направлении главной оси 4 Вывести инструмент из материала в плюс-направлении вспомогательной оси Угол ориентации шпинделя Q336 (абсолютный) угол, на который система ЧПУ позиционирует инструмент перед выходом из материала. Диапазон ввода от -360,000 до 360,000 Пример 10 L Z+100 R0 FMAX 11 CYCL DEF 202 РАСТОЧКА Q200=2 БЕЗОП. РАССТ. Q201=-15 ГЛУБИНА Q206=100 ПОДАЧА НА ВРЕЗАНИЕ Q211=0.5 ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ Q208=250 ПОДАЧА ОБР. ХОДА Q 2 О 3 = + 2 О КООРД. ПОВЕРХНОСТИ Q204=100 2. БЕЗОП. РАССТ. Q214=1 НАПРАВЛЕНИЕ ВЫХОДА Q336=0 УГОЛ ШПИНДЕЛЯ 12 L X+30 Y+20 FMAX M3 13 CYCL CALL 14 L X+80 Y+50 FMAX M99 70 Циклы обработки сверление 1
