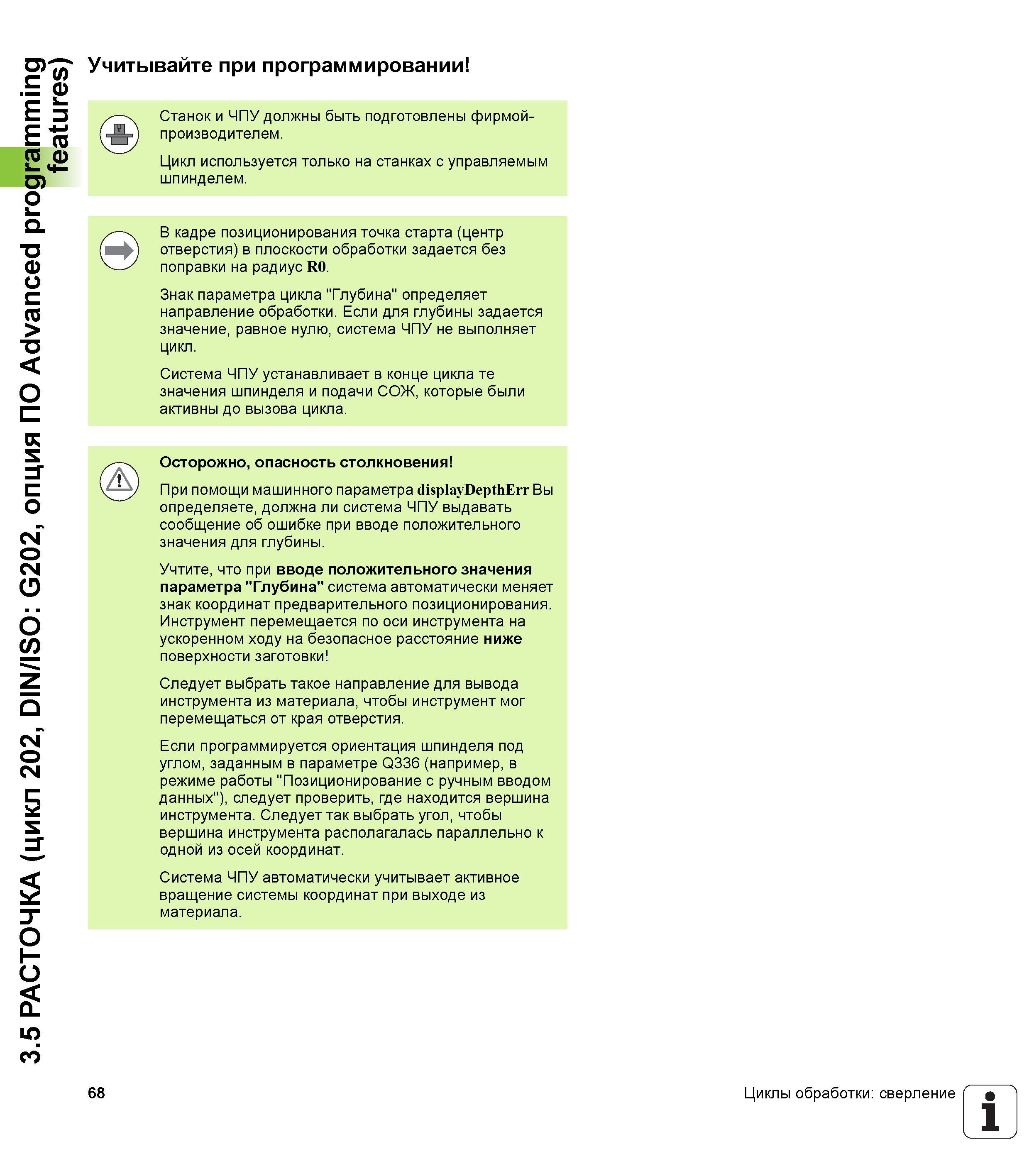

3.5 РАСТОЧКА (цикл 202, DIN/ISO G202, опция ПО Advanced programming features) Учитывайте при программировании Станок и ЧПУ должны быть подготовлены фирмой-производителем. Цикл используется только на станках с управляемым шпинделем. В кадре позиционирования точка старта (центр отверстия) в плоскости обработки задается без поправки на радиус R0. Знак параметра цикла "Глубина" определяет направление обработки. Если для глубины задается значение, равное нулю, система ЧПУ не выполняет цикл. Система ЧПУ устанавливает в конце цикла те значения шпинделя и подачи СОЖ, которые были активны до вызова цикла. Осторожно, опасность столкновения При помощи машинного параметра displayDepthErr Вы определяете, должна ли система ЧПУ выдавать сообщение об ошибке при вводе положительного значения для глубины. Учтите, что при вводе положительного значения параметра " Глубина" система автоматически меняет знак координат предварительного позиционирования. Инструмент перемещается по оси инструмента на ускоренном ходу на безопасное расстояние ниже поверхности заготовки Следует выбрать такое направление для вывода инструмента из материала, чтобы инструмент мог перемещаться от края отверстия. Если программируется ориентация шпинделя под углом, заданным в параметре Q336 (например, в режиме работы "Позиционирование с ручным вводом данных"), следует проверить, где находится вершина инструмента. Следует так выбрать угол, чтобы вершина инструмента располагалась параллельно к одной из осей координат. Система ЧПУ автоматически учитывает активное вращение системы координат при выходе из материала. 68 Циклы обработки сверление 1
