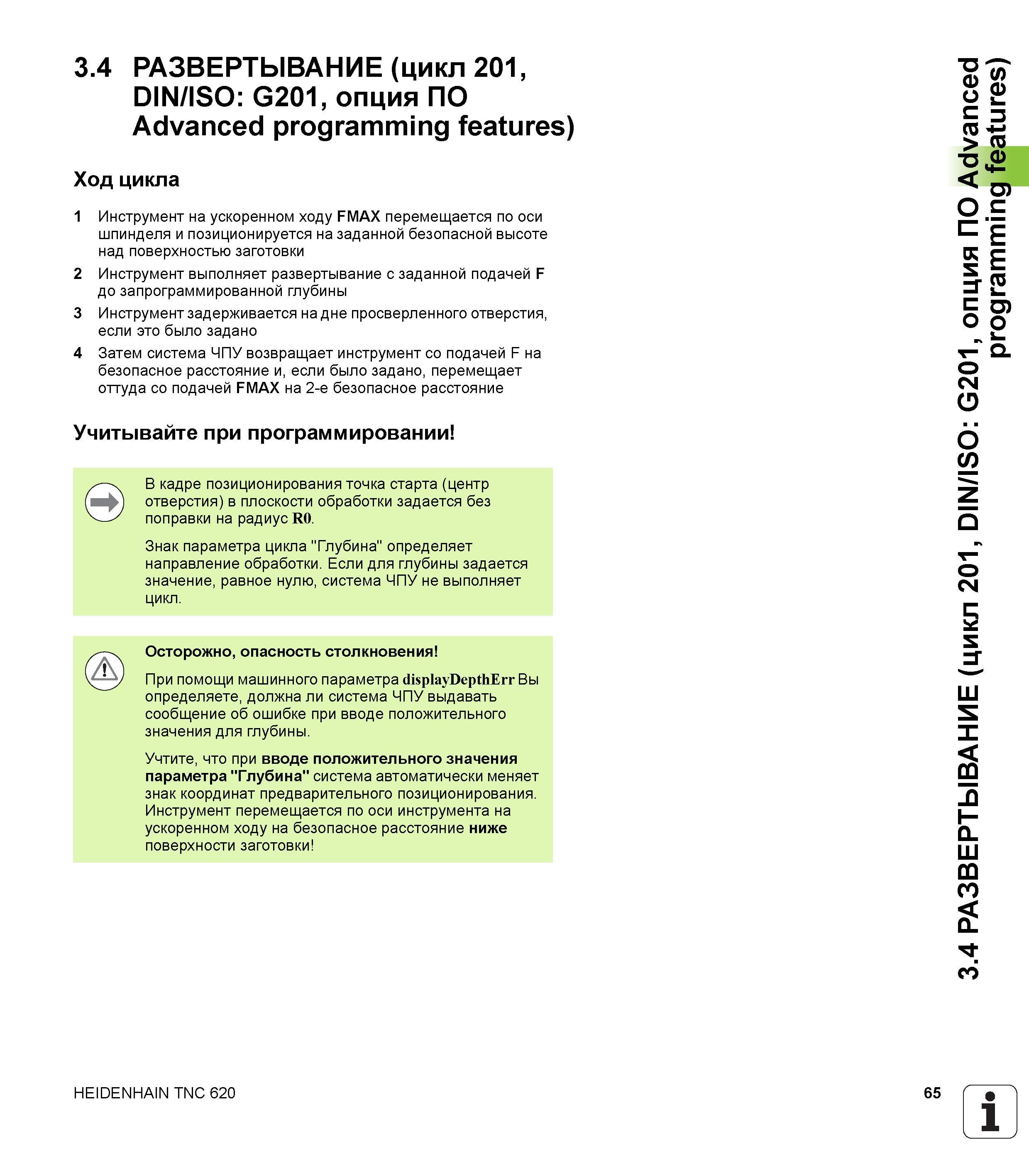

3.4 РАЗВЕРТЫВАНИЕ (цикл 201, DIN/ISO G201, опция ПО Advanced programming features) Ход цикла 1 Инструмент на ускоренном ходу FMAX перемещается по оси шпинделя и позиционируется на заданной безопасной высоте над поверхностью заготовки 2 Инструмент выполняет развертывание с заданной подачей F до запрограммированной глубины 3 Инструмент задерживается на дне просверленного отверстия, если это было задано 4 Затем система ЧПУ возвращает инструмент со подачей F на безопасное расстояние и, если было задано, перемещает оттуда со подачей FMAX на 2-е безопасное расстояние Учитывайте при программировании В кадре позиционирования точка старта (центр отверстия) в плоскости обработки задается без поправки на радиус R0. Знак параметра цикла "Глубина" определяет направление обработки. Если для глубины задается значение, равное нулю, система ЧПУ не выполняет цикл. Осторожно, опасность столкновения При помощи машинного параметра displayDepthErr Вы определяете, должна ли система ЧПУ выдавать сообщение об ошибке при вводе положительного значения для глубины. Учтите, что при вводе положительного значения параметра "Глубина" система автоматически меняет знак координат предварительного позиционирования. Инструмент перемещается по оси инструмента на ускоренном ходу на безопасное расстояние ниже поверхности заготовки HEIDENHAIN TNC 620 65 1 Ч 3.4 РАЗВЕРТЫВАНИЕ (цикл 201, DIN/ISO G201, опция ПО Advanced programming features)
