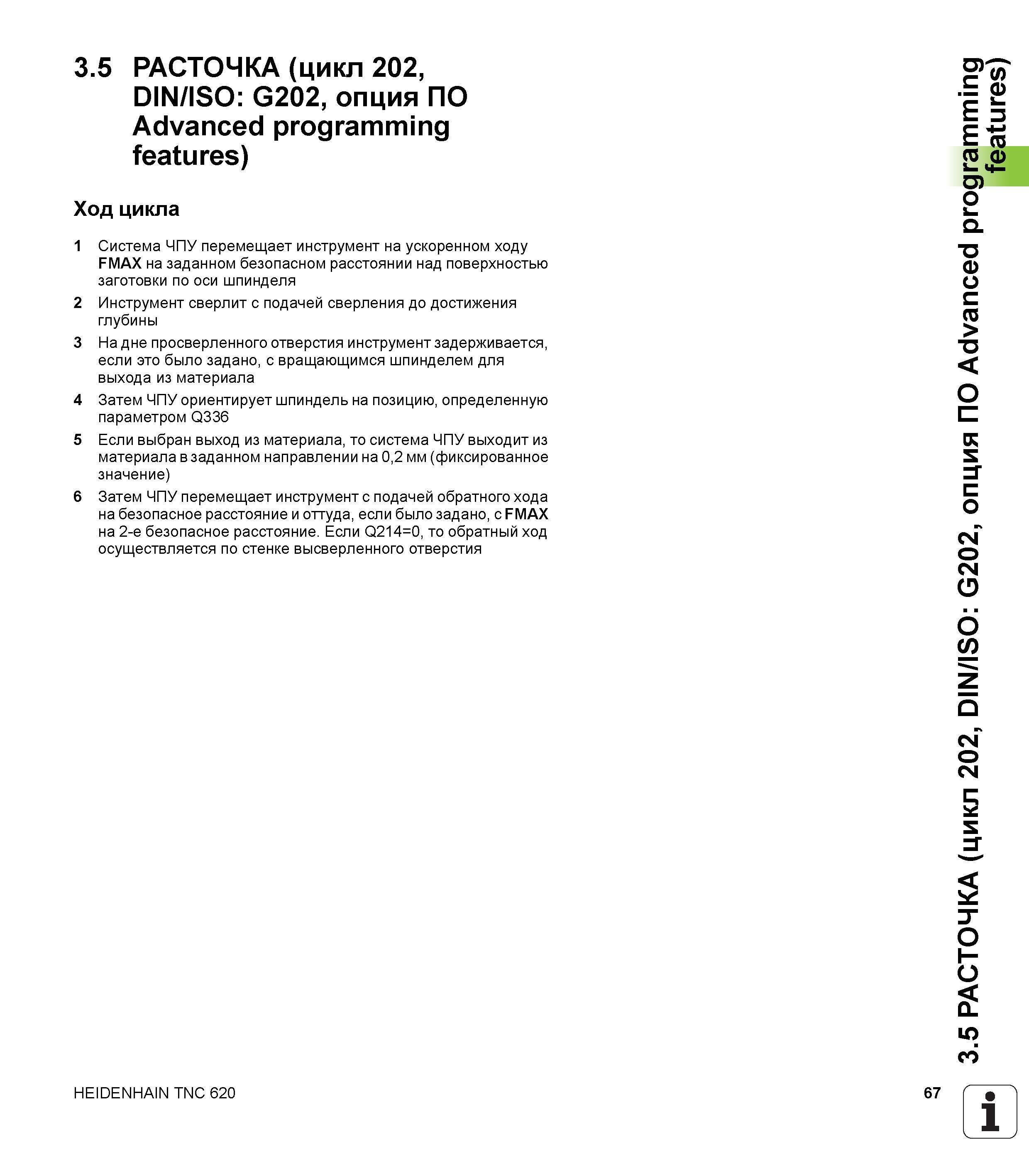

3.5 РАСТОЧКА (цикл 202, DIN/ISO G202, опция ПО Advanced programming features) Ход цикла 1 Система ЧПУ перемещает инструмент на ускоренном ходу FMAX на заданном безопасном расстоянии над поверхностью заготовки по оси шпинделя 2 Инструмент сверлит с подачей сверления до достижения глубины 3 На дне просверленного отверстия инструмент задерживается, если это было задано, с вращающимся шпинделем для выхода из материала 4 Затем ЧПУ ориентирует шпиндель на позицию, определенную параметром Q336 5 Если выбран выход из материала, то система ЧПУ выходит из материала в заданном направлении на 0,2 мм (фиксированное значение) 6 Затем ЧПУ перемещает инструмент с подачей обратного хода на безопасное расстояние и оттуда, если было задано, с FMAX на 2-е безопасное расстояние. Если Q214=0, то обратный ход осуществляется по стенке высверленного отверстия HEIDENHAIN TNC 620 67 V 3.5 РАСТОЧКА (цикл 202, DIN/ISO G202, опция ПО Advanced programming features)
