69 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.69

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 69 0069 Lab2u

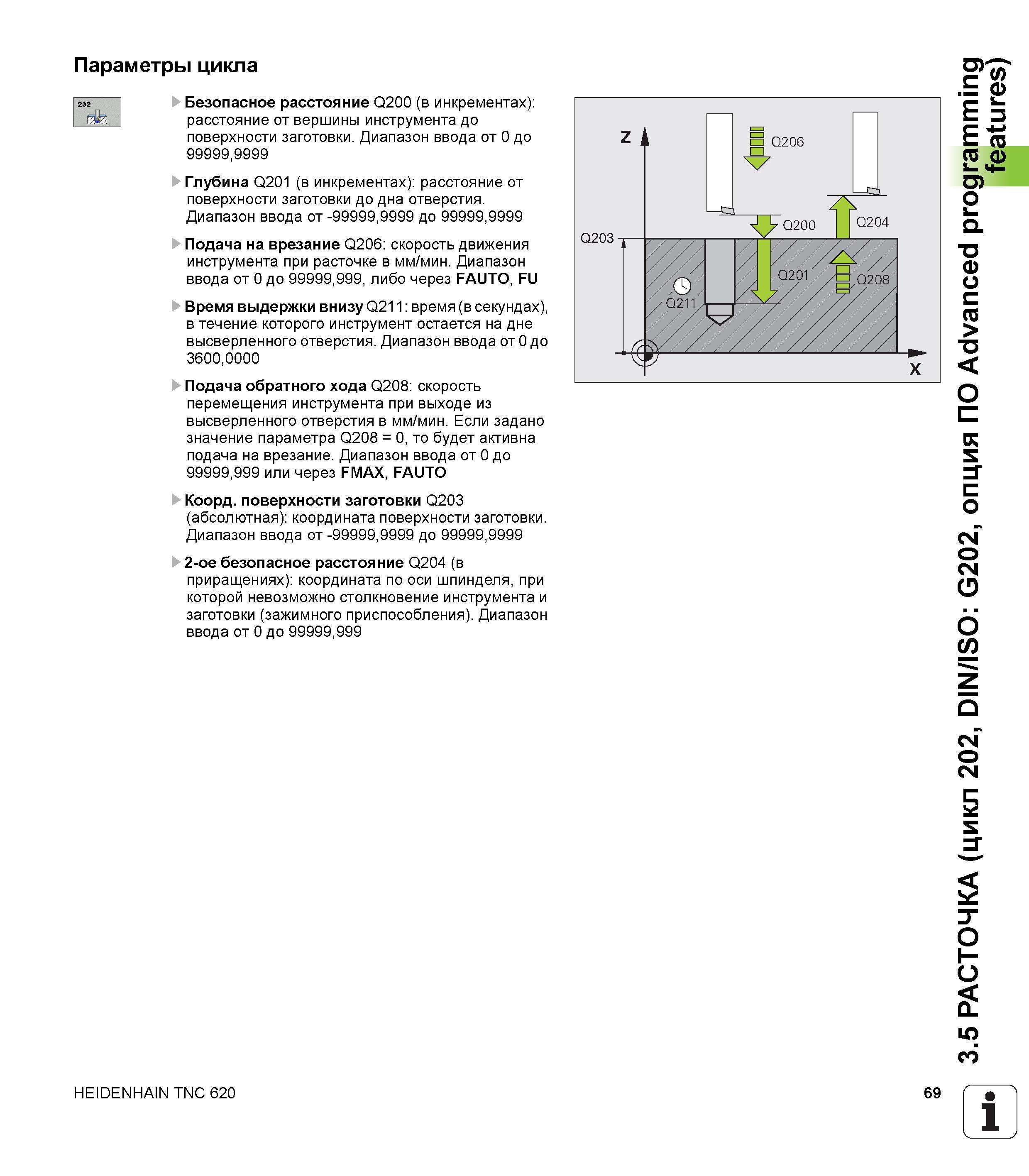

Параметры цикла Безопасное расстояние Q200 (в инкрементах) расстояние от вершины инструмента до поверхности заготовки. Диапазон ввода от 0 до 99999,9999 Глубина Q201 (в инкрементах) расстояние от поверхности заготовки до дна отверстия. Диапазон ввода от -99999,9999 до 99999,9999 Подача на врезание Q206 скорость движения инструмента при расточке в мм/мин. Диапазон ввода от 0 до 99999,999, либо через FAUTO, FU Время выдержки внизу Q211 время (в секундах), в течение которого инструмент остается на дне высверленного отверстия. Диапазон ввода от 0 до 3600,0000 Подача обратного хода Q208 скорость перемещения инструмента при выходе из высверленного отверстия в мм/мин. Если задано значение параметра Q208 = 0, то будет активна подача на врезание. Диапазон ввода от 0 до 99999,999 или через FMAX, FAUTO Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безопасное расстояние Q204 (в приращениях) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,999 HEIDENHAIN TNC 620 69 V 3.5 РАСТОЧКА (цикл 202, DIN/ISO G202, опция ПО Advanced programming features)
