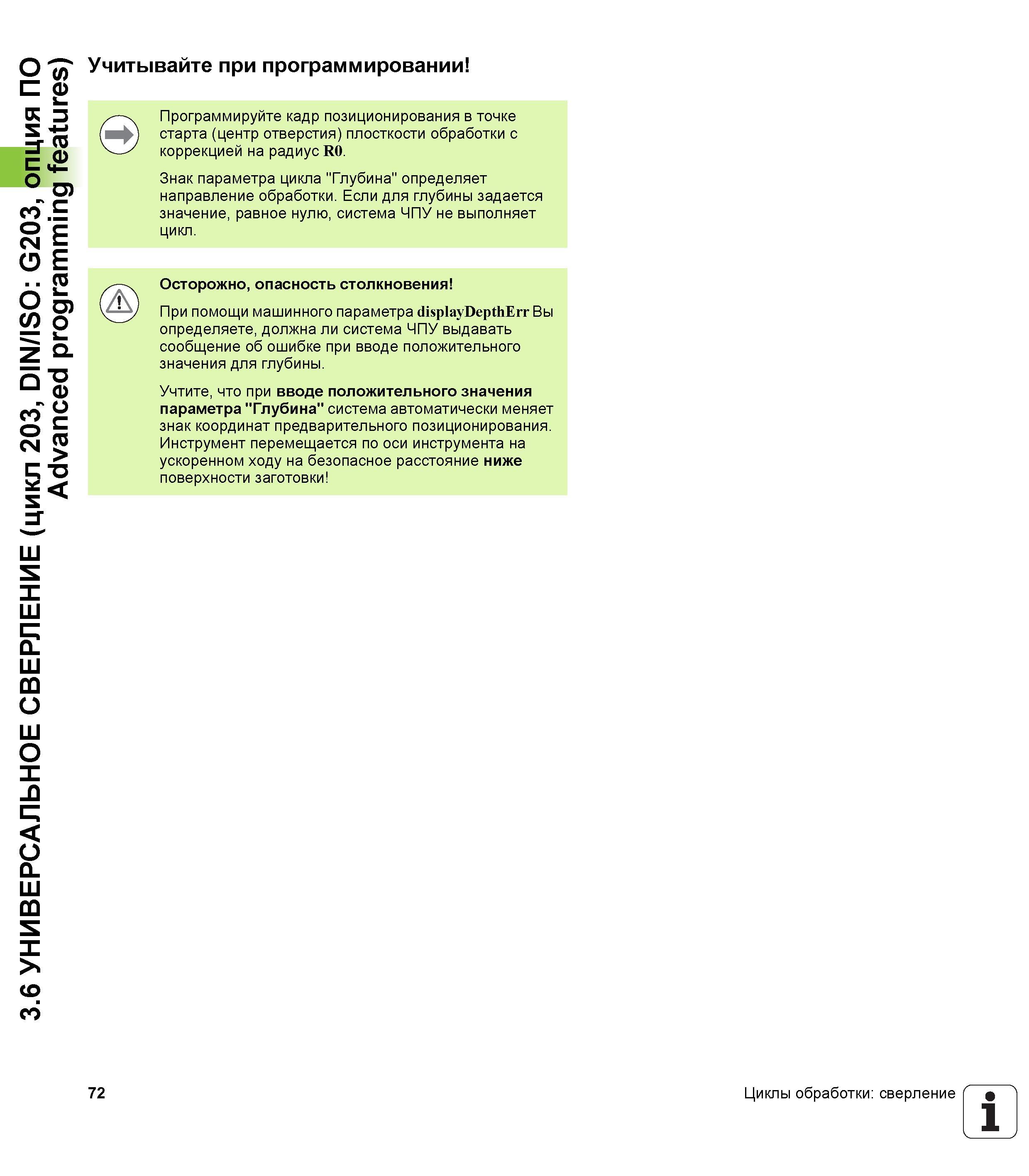

3.6 УНИВЕРСАЛЬНОЕ СВЕРЛЕНИЕ (цикл 203, DIN/ISO G203, опция ПО Advanced programming features) Учитывайте при программировании Программируйте кадр позиционирования в точке старта (центр отверстия) плосткости обработки с коррекцией на радиус R0. Знак параметра цикла "Глубина" определяет направление обработки. Если для глубины задается значение, равное нулю, система ЧПУ не выполняет цикл. Осторожно, опасность столкновения При помощи машинного параметра displayDepthErr Вы определяете, должна ли система ЧПУ выдавать сообщение об ошибке при вводе положительного значения для глубины. Учтите, что при вводе положительного значения параметра " Глубина" система автоматически меняет знак координат предварительного позиционирования. Инструмент перемещается по оси инструмента на ускоренном ходу на безопасное расстояние ниже поверхности заготовки 72 Циклы обработки сверление 1
