73 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.73

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 73 0073 Lab2u

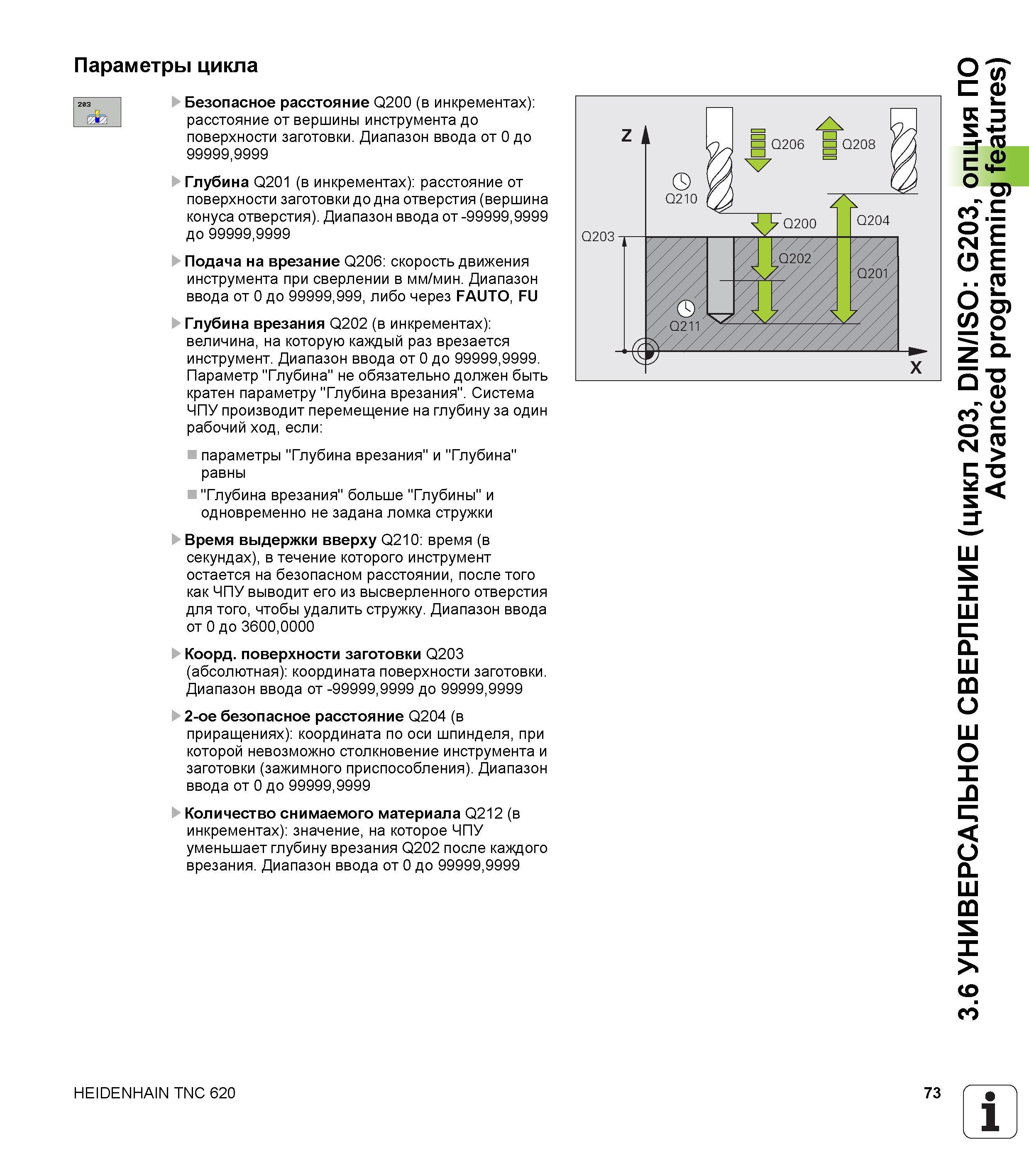

Параметры цикла 28 Безопасное расстояние Q200 (в инкрементах) :Дк расстояние от вершины инструмента до поверхности заготовки. Диапазон ввода от 0 до 99999,9999 Глубина Q201 (в инкрементах) расстояние от поверхности заготовки до дна отверстия (вершина конуса отверстия). Диапазон ввода от -99999,9999 до 99999,9999 Подача на врезание Q206 скорость движения инструмента при сверлении в мм/мин. Диапазон ввода от 0 до 99999,999, либо через FAUTO, FU Глубина врезания Q202 (в инкрементах) величина, на которую каждый раз врезается инструмент. Диапазон ввода от 0 до 99999,9999. Параметр "Глубина" не обязательно должен быть кратен параметру "Глубина врезания". Система ЧПУ производит перемещение на глубину за один рабочий ход, если параметры "Глубина врезания" и "Глубина" равны "Глубина врезания" больше "Глубины" и одновременно не задана ломка стружки Время выдержки вверху Q210 время (в секундах), в течение которого инструмент остается на безопасном расстоянии, после того как ЧПУ выводит его из высверленного отверстия для того, чтобы удалить стружку. Диапазон ввода от 0 до 3600,0000 Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безопасное расстояние Q204 (в приращениях) координата по оси шпинделя, при которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 Количество снимаемого материала Q212 (в инкрементах) значение, на которое ЧПУ уменьшает глубину врезания Q202 после каждого врезания. Диапазон ввода от 0 до 99999,9999 HEIDENHAIN TNC 620 73 1 Ч 3.6 УНИВЕРСАЛЬНОЕ СВЕРЛЕНИЕ (цикл 203, DIN/ISO G203, опция ПО Advanced programming features)
