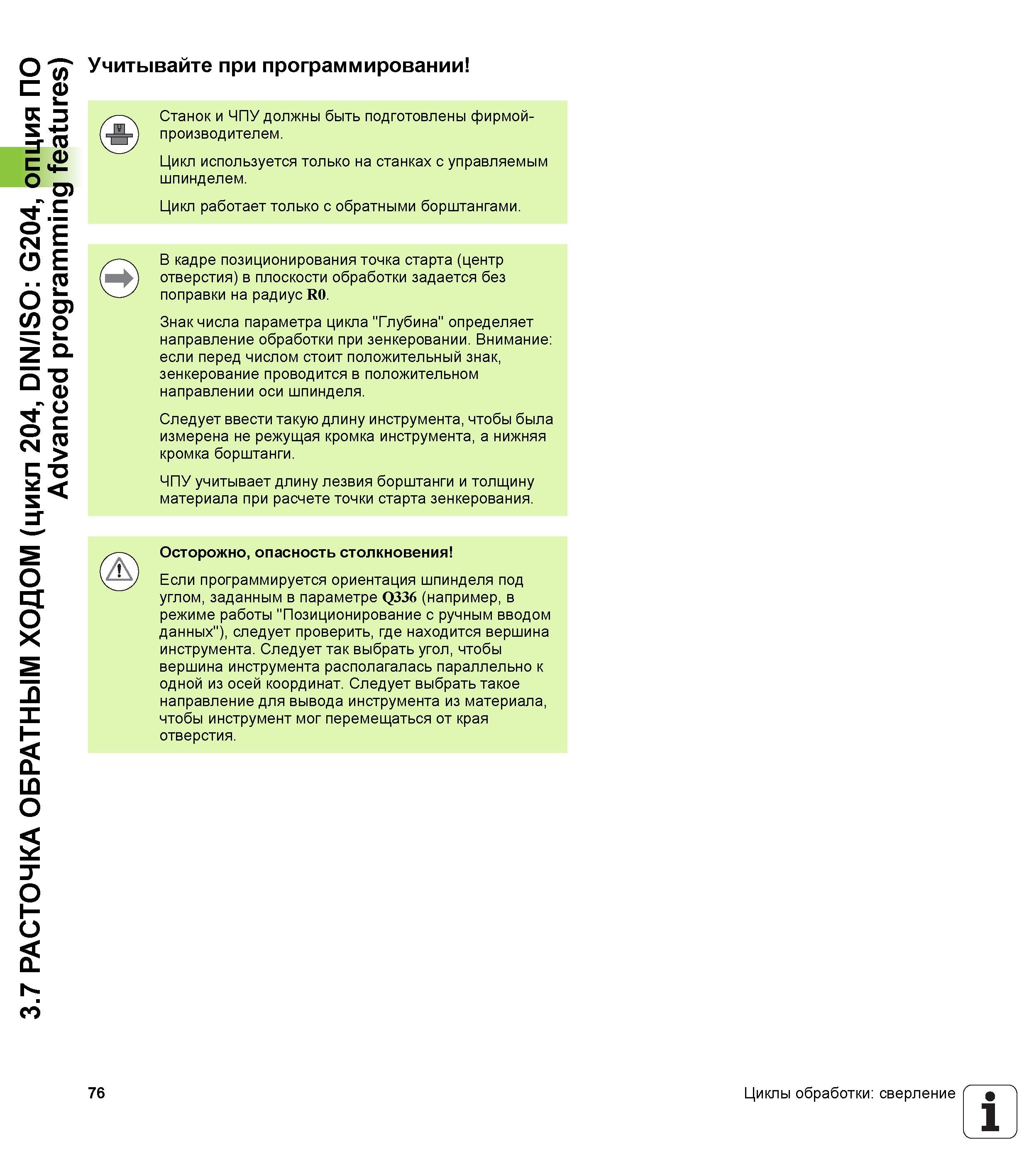

3.7 РАСТОЧКА ОБРАТНЫМ ХОДОМ (цикл 204, DIN/ISO G204, опция ПО Advanced programming features) Учитывайте при программировании В кадре позиционирования точка старта (центр отверстия) в плоскости обработки задается без поправки на радиус R0. Знак числа параметра цикла "Глубина" определяет направление обработки при зенкеровании. Внимание если перед числом стоит положительный знак, зенкерование проводится в положительном направлении оси шпинделя. Следует ввести такую длину инструмента, чтобы была измерена не режущая кромка инструмента, а нижняя кромка борштанги. ЧПУ учитывает длину лезвия борштанги и толщину материала при расчете точки старта зенкерования. Осторожно, опасность столкновения Если программируется ориентация шпинделя под углом, заданным в параметре Q336 (например, в режиме работы "Позиционирование с ручным вводом данных"), следует проверить, где находится вершина инструмента. Следует так выбрать угол, чтобы вершина инструмента располагалась параллельно к одной из осей координат. Следует выбрать такое направление для вывода инструмента из материала, чтобы инструмент мог перемещаться от края отверстия. 76 Циклы обработки сверление 1
