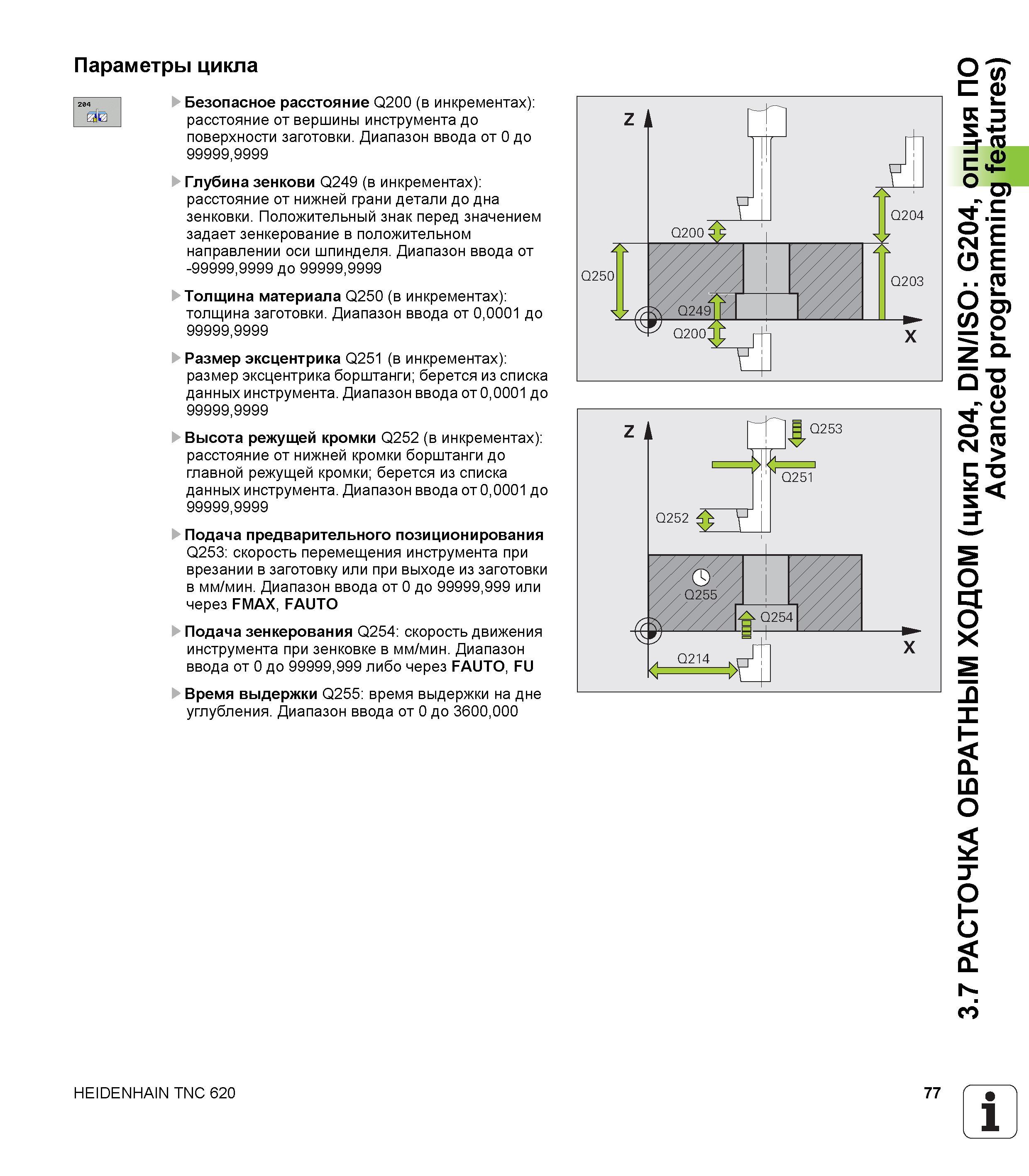

Параметры цикла Безопасное расстояние Q200 (в инкрементах) расстояние от вершины инструмента до поверхности заготовки. Диапазон ввода от 0 до 99999.9999 Глубина зенкови Q249 (в инкрементах) расстояние от нижней грани детали до дна зенковки. Положительный знак перед значением задает зенкерование в положительном направлении оси шпинделя. Диапазон ввода от -99999,9999 до 99999,9999 Толщина материала Q250 (в инкрементах) толщина заготовки. Диапазон ввода от 0,0001 до 99999.9999 Размер эксцентрика Q251 (в инкрементах) размер эксцентрика борштанги; берется из списка данных инструмента. Диапазон ввода от 0,0001 до 99999.9999 Высота режущей кромки Q252 (в инкрементах) расстояние от нижней кромки борштанги до главной режущей кромки; берется из списка данных инструмента. Диапазон ввода от 0,0001 до 99999.9999 Подача предварительного позиционирования Q253 скорость перемещения инструмента при врезании в заготовку или при выходе из заготовки в мм/мин. Диапазон ввода от 0 до 99999,999 или через FMAX, FAUTO Подача зенкерования Q254 скорость движения инструмента при зенковке в мм/мин. Диапазон ввода от 0 до 99999,999 либо через FAuTO, FU Время выдержки Q255 время выдержки на дне углубления. Диапазон ввода от 0 до 3600,000 HEIDENHAIN TNC 620 77 1 ч 3.7 РАСТОЧКА ОБРАТНЫМ ХОДОМ (цикл 204, DIN/ISO G204, опция ПО Advanced programming features)
