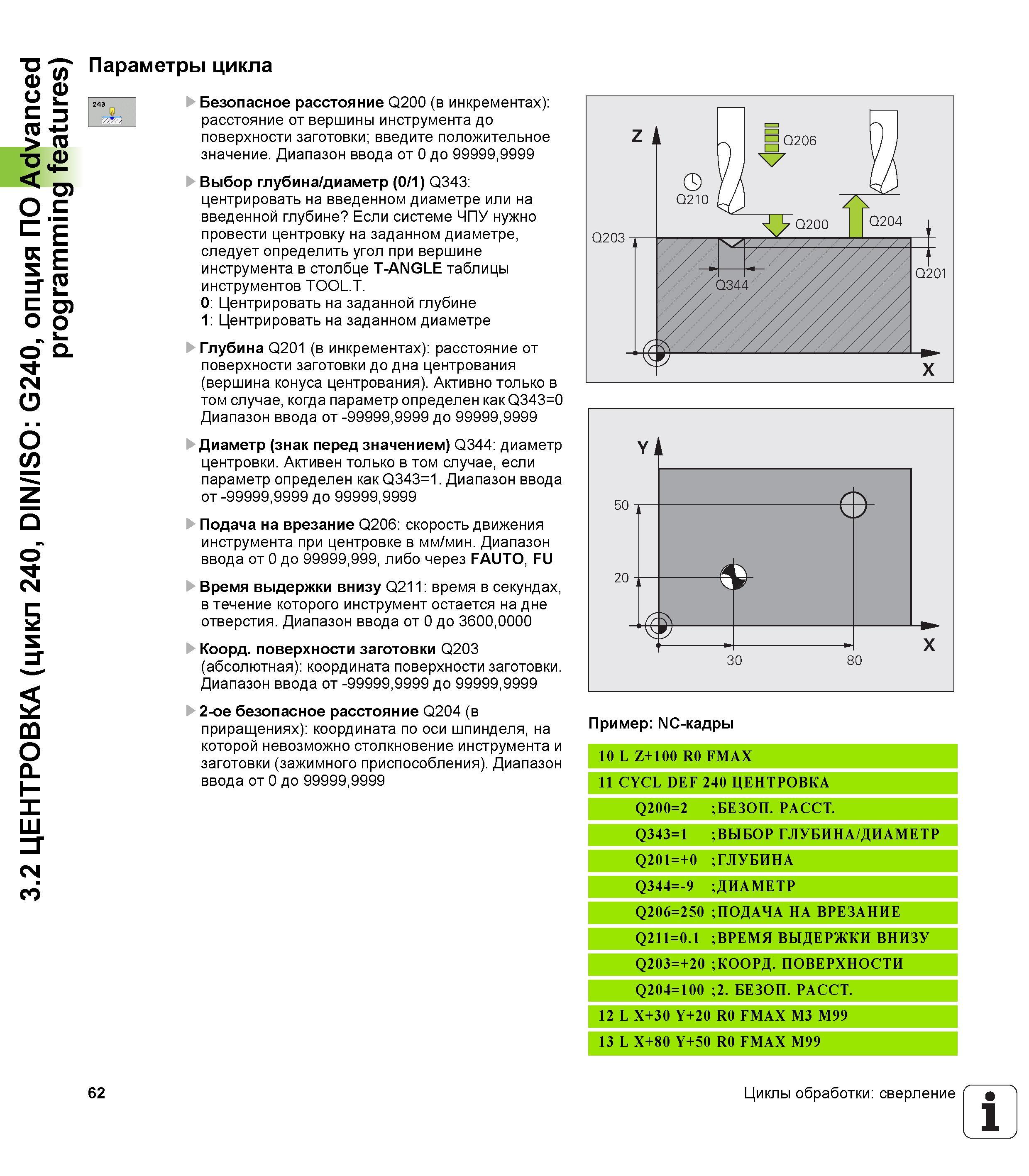

3.2 ЦЕНТРОВКА (цикл 240, DIN/ISO G240, опция ПО Advanced programming features) Параметры цикла Безопасное расстояние Q200 (в инкрементах) расстояние от вершины инструмента до поверхности заготовки; введите положительное значение. Диапазон ввода от 0 до 99999,9999 Выбор глубина/диаметр (0/1) Q343 центрировать на введенном диаметре или на введенной глубине Если системе ЧПУ нужно провести центровку на заданном диаметре, следует определить угол при вершине инструмента в столбце T-ANGLE таблицы инструментов TOOL.T. 0 Центрировать на заданной глубине 1 Центрировать на заданном диаметре Глубина Q201 (в инкрементах) расстояние от поверхности заготовки до дна центрования (вершина конуса центрования). Активно только в том случае, когда параметр определен как Q343=0 Диапазон ввода от -99999,9999 до 99999,9999 Диаметр (знак перед значением) Q344 диаметр центровки. Активен только в том случае, если параметр определен как Q343=1. Диапазон ввода от -99999,9999 до 99999,9999 Подача на врезание Q206 скорость движения инструмента при центровке в мм/мин. Диапазон ввода от 0 до 99999,999, либо через FAUTO, FU Время выдержки внизу Q211 время в секундах, в течение которого инструмент остается на дне отверстия. Диапазон ввода от 0 до 3600,0000 Коорд. поверхности заготовки Q203 (абсолютная) координата поверхности заготовки. Диапазон ввода от -99999,9999 до 99999,9999 2-ое безопасное расстояние Q204 (в приращениях) координата по оси шпинделя, на которой невозможно столкновение инструмента и заготовки (зажимного приспособления). Диапазон ввода от 0 до 99999,9999 Пример NC-кадры 10 L Z+100 R0 FMAX 11 CYCL DEF 240 ЦЕНТРОВКА Q200=2 БЕЗОП. РАССТ. Q343=1 ВЫБОР ГЛУБИНА/ДИАМЕТР Q201=+0 ГЛУБИНА Q344=-9 ДИАМЕТР Q206=250 ПОДАЧА НА ВРЕЗАНИЕ Q211=0.1 ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ Q203=+20 КООРД. ПОВЕРХНОСТИ Q204=100 2. БЕЗОП. РАССТ. 12 L X+30 Y+20 R0 FMAX M3 M99 13 L X+80 Y+50 R0 FMAX M99 62 Циклы обработки сверление 1
