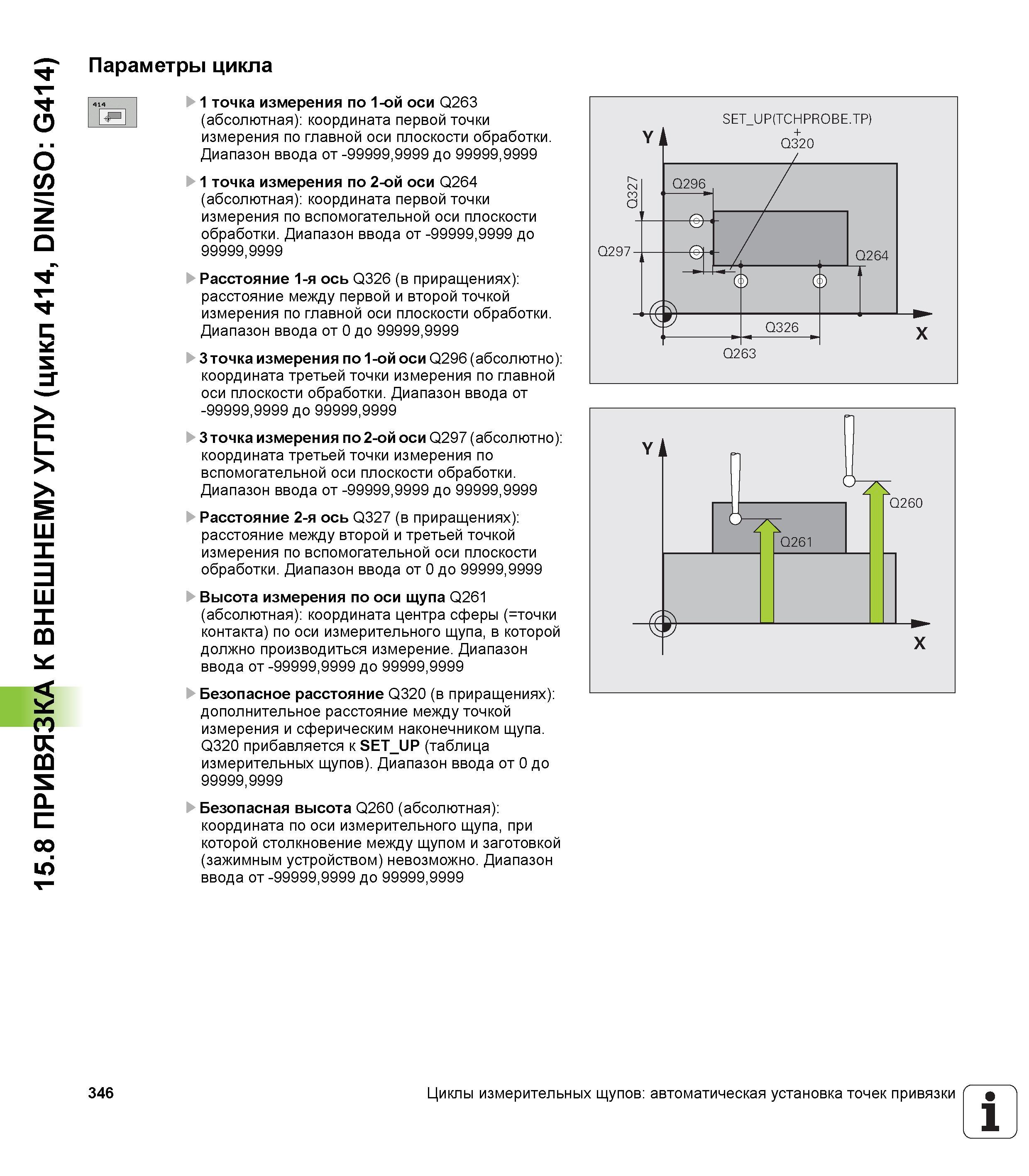

15.8 ПРИВЯЗКА К ВНЕШНЕМУ УГЛУ (цикл 414, DIN/ISO G414) Параметры цикла 1 точка измерения по 1-ой оси Q263 (абсолютная) координата первой точки измерения по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 1 точка измерения по 2-ой оси Q264 (абсолютная) координата первой точки измерения по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 Расстояние 1-я ось Q326 (в приращениях) расстояние между первой и второй точкой измерения по главной оси плоскости обработки. Диапазон ввода от 0 до 99999,9999 3 точка измерения по 1-ой оси Q296 (абсолютно) координата третьей точки измерения по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 3 точка измерения по 2-ой оси Q297 (абсолютно) координата третьей точки измерения по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Расстояние 2-я ось Q327 (в приращениях) расстояние между второй и третьей точкой измерения по вспомогательной оси плоскости обработки. Диапазон ввода от 0 до 99999,9999 Высота измерения по оси щупа Q261 (абсолютная) координата центра сферы (=точки контакта) по оси измерительного щупа, в которой должно производиться измерение. Диапазон ввода от -99999,9999 до 99999,9999 Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к SET_UP (таблица измерительных щупов). Диапазон ввода от 0 до 99999.9999 Безопасная высота Q260 (абсолютная) координата по оси измерительного щупа, при которой столкновение между щупом и заготовкой (зажимным устройством) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 346 Циклы измерительных щупов автоматическая установка точек привязки 1
