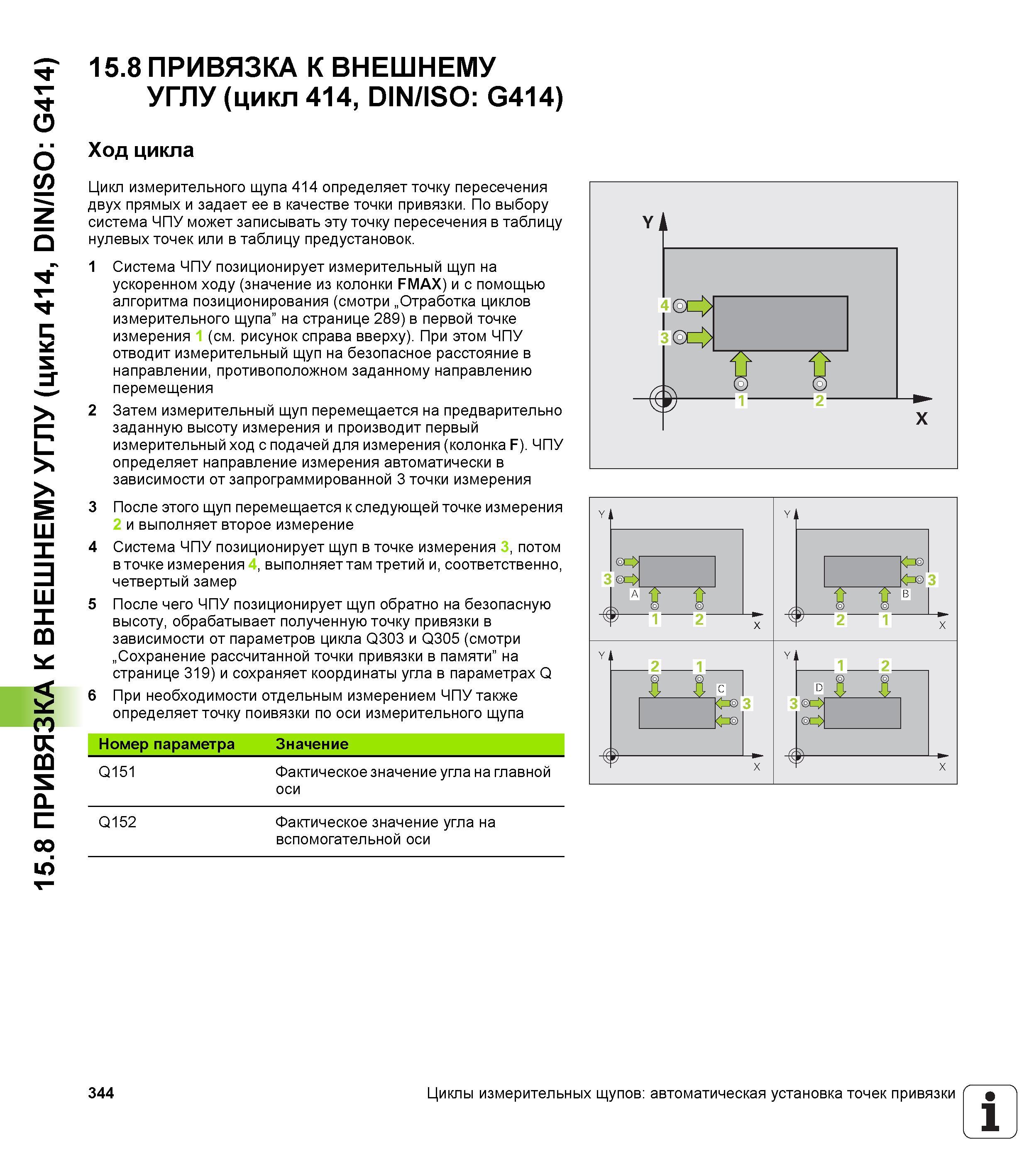

15.8 ПРИВЯЗКА К ВНЕШНЕМУ УГЛУ (цикл 414, DIN/ISO G414) 15.8 ПРИВЯЗКА К ВНЕШНЕМУ УГЛУ (цикл 414, DIN/ISO G414) Ход цикла Цикл измерительного щупа 414 определяет точку пересечения двух прямых и задает ее в качестве точки привязки. По выбору система ЧПУ может записывать эту точку пересечения в таблицу нулевых точек или в таблицу предустановок. 1 Система ЧПУ позиционирует измерительный щуп на ускоренном ходу (значение из колонки FMAX) и с помощью алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 289) в первой точке измерения 1 (см. рисунок справа вверху). При этом ЧПУ отводит измерительный щуп на безопасное расстояние в направлении, противоположном заданному направлению перемещения 2 Затем измерительный щуп перемещается на предварительно заданную высоту измерения и производит первый измерительный ход с подачей для измерения (колонка F). ЧПУ определяет направление измерения автоматически в зависимости от запрограммированной 3 точки измерения 3 После этого щуп перемещается к следующей точке измерения 2 и выполняет второе измерение 4 Система ЧПУ позиционирует щуп в точке измерения 3, потом в точке измерения 4, выполняет там третий и, соответственно, четвертый замер 5 После чего ЧПУ позиционирует щуп обратно на безопасную высоту, обрабатывает полученную точку привязки в зависимости от параметров цикла Q303 и Q305 (смотри „Сохранение рассчитанной точки привязки в памяти” на странице 319) и сохраняет координаты угла в параметрах Q 6 При необходимости отдельным измерением ЧПУ также определяет точку поивязки по оси измерительного щупа Номер параметра Значение Q151 Фактическое значение угла на главной оси Q152 Фактическое значение угла на вспомогательной оси Y, Гг * ч 1 X 344 Циклы измерительных щупов автоматическая установка точек привязки 1
