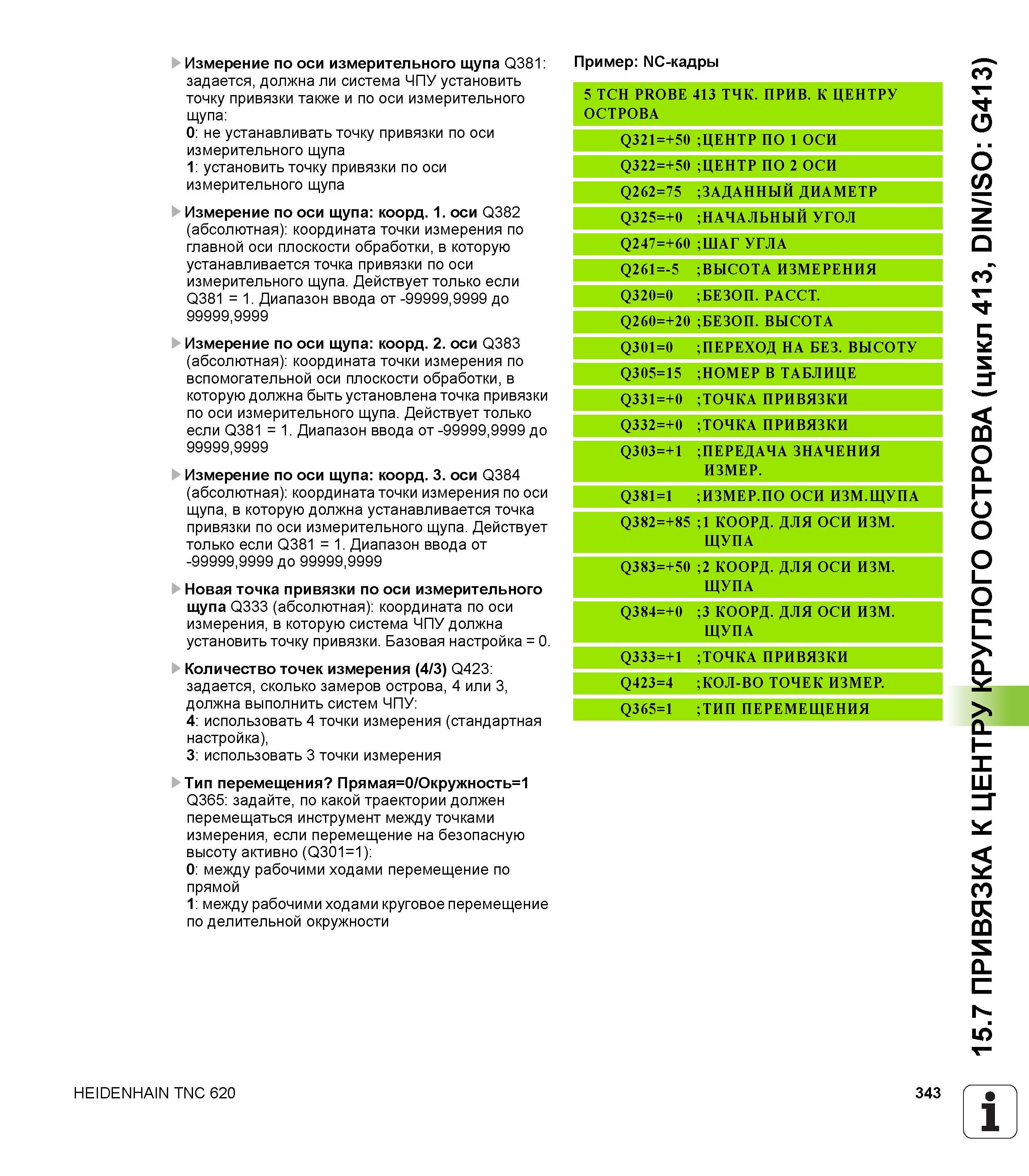

Измерение по оси измерительного щупа Q381 задается, должна ли система ЧПУ установить точку привязки также и по оси измерительного щупа 0 не устанавливать точку привязки по оси измерительного щупа 1 установить точку привязки по оси измерительного щупа Измерение по оси щупа кooрд. 1. оси Q382 (абсолютная) координата точки измерения по главной оси плоскости обработки, в которую устанавливается точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999.9999 Измерение по оси щупа кooрд. 2. оси Q383 (абсолютная) координата точки измерения по вспомогательной оси плоскости обработки, в которую должна быть установлена точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999.9999 Измерение по оси щупа кooрд. 3. оси Q384 (абсолютная) координата точки измерения по оси щупа, в которую должна устанавливается точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999,9999 Новая точка привязки по оси измерительного щупа Q333 (aбсолютная) координата по оси измерения, в которую система ЧПУ должна установить точку привязки. Базовая настройка = 0. Количество точек измерения (4/3) Q423 задается, сколько замеров острова, 4 или 3, должна выполнить систем ЧПУ 4 использовать 4 точки измерения (стандартная настройка), 3 использовать 3 точки измерения Тип перемещения Прямая=0Юкружность=1 Q365 задайте, по какой траектории должен перемещаться инструмент между точками измерения, если перемещение на безопасную высоту активно (Q301=1) 0 между рабочими ходами перемещение по прямой 1 между рабочими ходами круговое перемещение по делительной окружности Пример NC-кадры 5 TCH PROBE 413 ТЧК. ПРИВ. К ЦЕНТРУ ОСТРОВА Q321=+50 ЦЕНТР ПО 1 ОСИ 0 5 + = 2 2 3 Q ЦЕНТР ПО 2 ОСИ Q262=75 ЗАДАННЫЙ диаметр Q325=+0 начальный угол Q247=+60 ШАГ УГЛА Q261=-5 ВЫСОТА ИЗМЕРЕНИЯ Q320=0 БЕЗОП. РАССТ. Q260=+20 БЕЗОП. ВЫСОТА Q301=0 ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q305=15 НОМЕР В ТАБЛИЦЕ Q331=+0 ТОЧКА ПРИВЯЗКИ Q332=+0 ТОЧКА ПРИВЯЗКИ Q303=+1 ПЕРЕДАЧА ЗНАЧЕНИЯ ИЗМЕР. Q381=1 ;ИЗМЕР. ПО ОСИ ИЗМ. ЩУПА Q382=+85 ;1 КООРД. ДЛЯ ОСИ ИЗМ. ЩУПА Q383=+50 ;2 КООРД. ДЛЯ ОСИ ИЗМ. ЩУПА Q384=+0 ;3 КООРД. ДЛЯ ОСИ ИЗМ. ЩУПА Q333=+1 ТОЧКА ПРИВЯЗКИ Q423=4 КОЛ-ВО ТОЧЕК ИЗМЕР. Q365=1 ТИП ПЕРЕМЕЩЕНИЯ HEIDENHAIN TNC 620 343 Ч 15.7 ПРИВЯЗКА К ЦЕНТРУ КРУГЛОГО ОСТРОВА (цикл 413, DIN/ISO G413)
