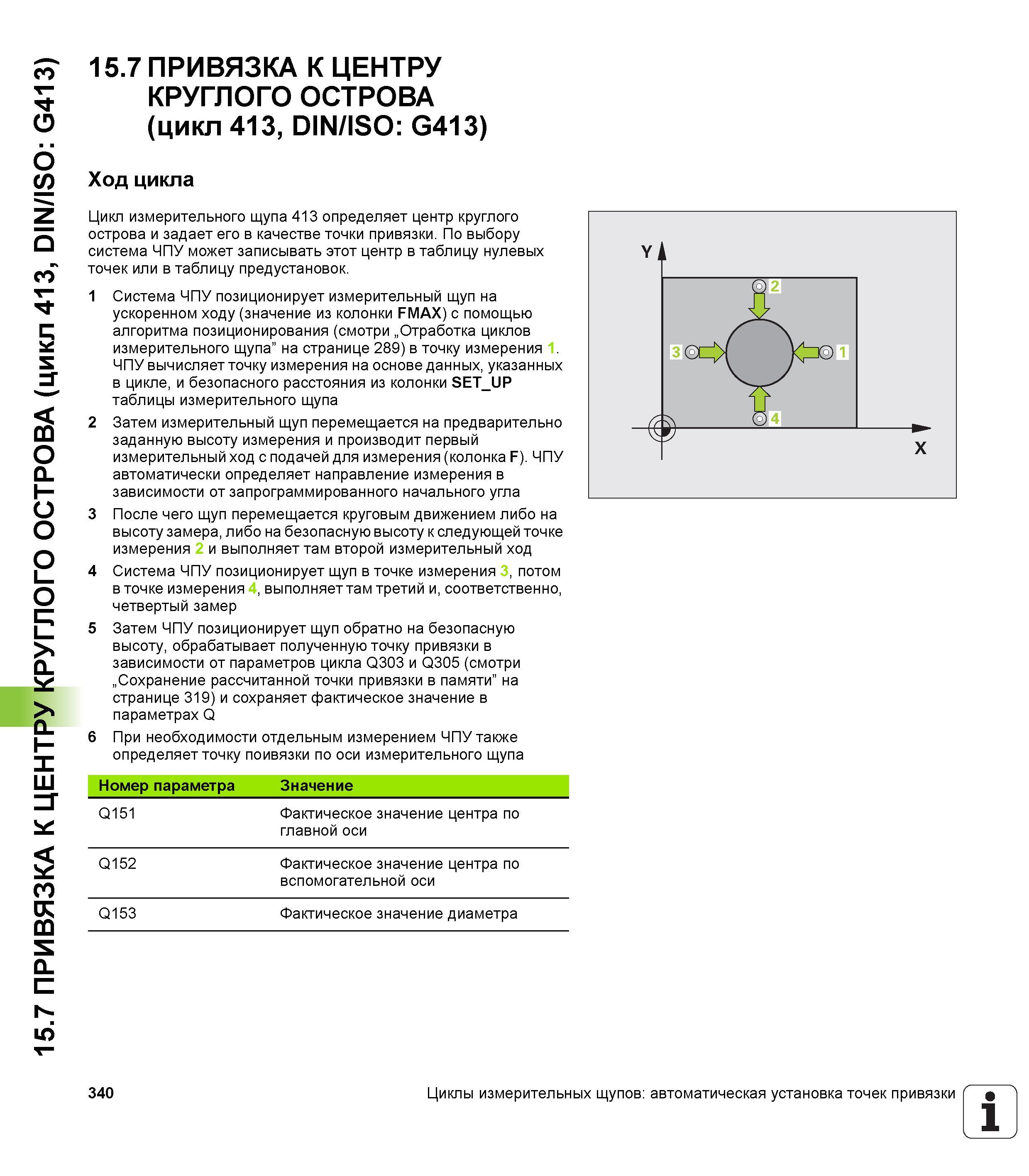

15.7 ПРИВЯЗКА К ЦЕНТРУ КРУГЛОГО ОСТРОВА (цикл 413, DIN/ISO G413) 15.7 ПРИВЯЗКА К ЦЕНТРУ КРУГЛОГО ОСТРОВА (цикл 413, DIN/ISO G413) Ход цикла Цикл измерительного щупа 413 определяет центр круглого острова и задает его в качестве точки привязки. По выбору система ЧПУ может записывать этот центр в таблицу нулевых точек или в таблицу предустановок. 1 Система ЧПУ позиционирует измерительный щуп на ускоренном ходу (значение из колонки FMAX) с помощью алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 289) в точку измерения 1. ЧПУ вычисляет точку измерения на основе данных, указанных в цикле, и безопасного расстояния из колонки SET_UP таблицы измерительного щупа 2 Затем измерительный щуп перемещается на предварительно заданную высоту измерения и производит первый измерительный ход с подачей для измерения (колонка F). ЧПУ автоматически определяет направление измерения в зависимости от запрограммированного начального угла 3 После чего щуп перемещается круговым движением либо на высоту замера, либо на безопасную высоту к следующей точке измерения 2 и выполняет там второй измерительный ход 4 Система ЧПУ позиционирует щуп в точке измерения 3, потом в точке измерения 4, выполняет там третий и, соответственно, четвертый замер 5 Затем ЧПУ позиционирует щуп обратно на безопасную высоту, обрабатывает полученную точку привязки в зависимости от параметров цикла Q303 и Q305 (смотри „Сохранение рассчитанной точки привязки в памяти” на странице 319) и сохраняет фактическое значение в параметрах Q 6 При необходимости отдельным измерением ЧПУ также определяет точку поивязки по оси измерительного щупа Номер параметра Значение Q151 Фактическое значение центра по главной оси Q152 Фактическое значение центра по вспомогательной оси Q153 Фактическое значение диаметра 340 Циклы измерительных щупов автоматическая установка точек привязки 1
