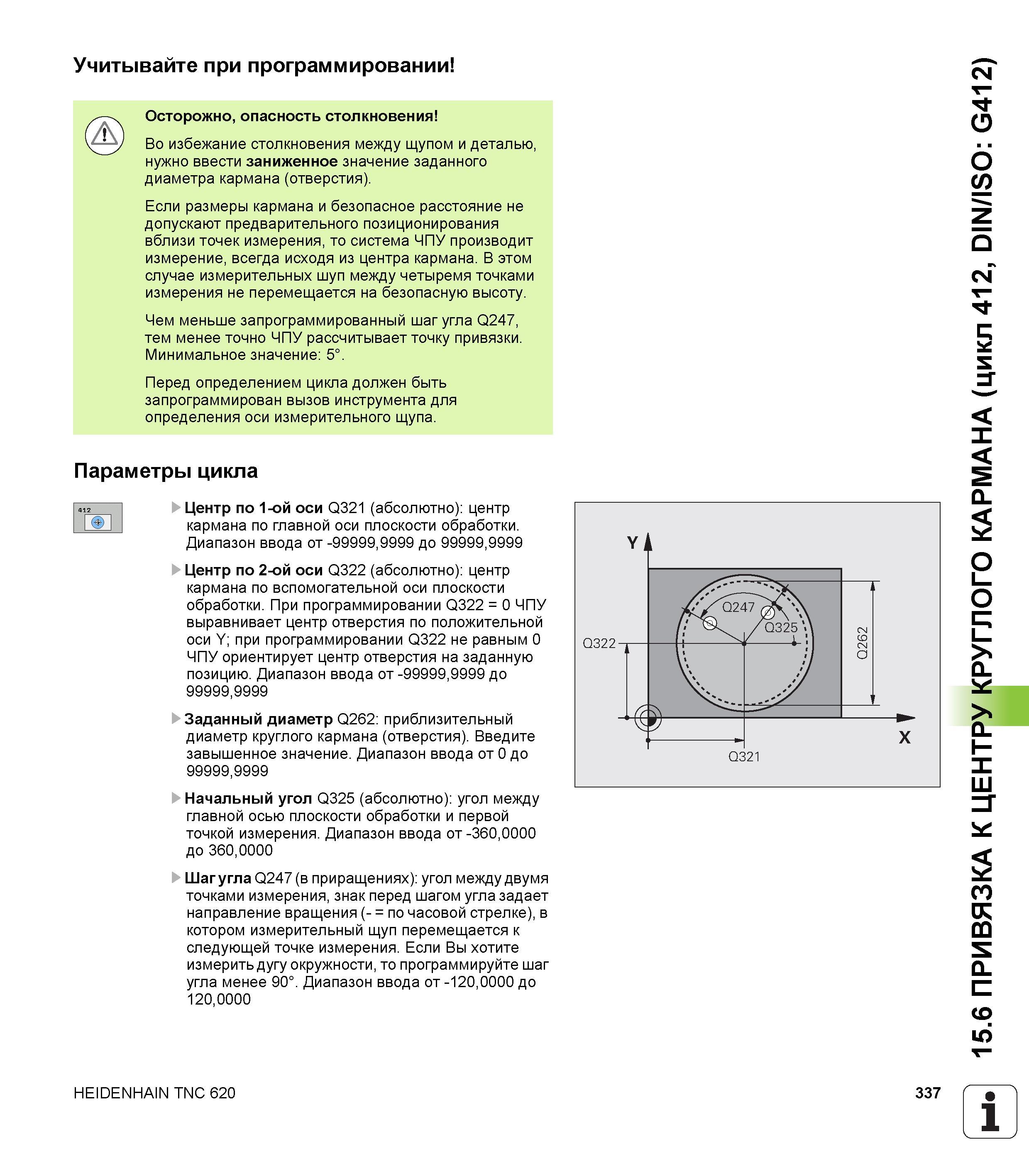

Учитывайте при программировании Осторожно, опасность столкновения Во избежание столкновения между щупом и деталью, нужно ввести заниженное значение заданного диаметра кармана (отверстия). Если размеры кармана и безопасное расстояние не допускают предварительного позиционирования вблизи точек измерения, то система ЧПУ производит измерение, всегда исходя из центра кармана. В этом случае измерительных шуп между четыремя точками измерения не перемещается на безопасную высоту. Чем меньше запрограммированный шаг угла Q247, тем менее точно ЧПУ рассчитывает точку привязки. Минимальное значение 5°. Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. Параметры цикла Центр по 1-ой оси Q321 (абсолютно) центр кармана по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Центр по 2-ой оси Q322 (абсолютно) центр кармана по вспомогательной оси плоскости обработки. При программировании Q322 = 0 ЧПУ выравнивает центр отверстия по положительной оси Y; при программировании Q322 не равным 0 ЧПУ ориентирует центр отверстия на заданную позицию. Диапазон ввода от -99999,9999 до 99999.9999 Заданный диаметр Q262 приблизительный диаметр круглого кармана (отверстия). Введите завышенное значение. Диапазон ввода от 0 до 99999.9999 Начальный угол Q325 (абсолютно) угол между главной осью плоскости обработки и первой точкой измерения. Диапазон ввода от -360,0000 до 360,0000 Шаг угла Q247 (в приращениях) угол между двумя точками измерения, знак перед шагом угла задает направление вращения (- = по часовой стрелке), в котором измерительный щуп перемещается к следующей точке измерения. Если Вы хотите измерить дугу окружности, то программируйте шаг угла менее 90°. Диапазон ввода от -120,0000 до 120,0000 HEIDENHAIN TNC 620 337 Ч 15.6 ПРИВЯЗКА К ЦЕНТРУ КРУГЛОГО КАРМАНА (цикл 412, DIN/ISO G412)
