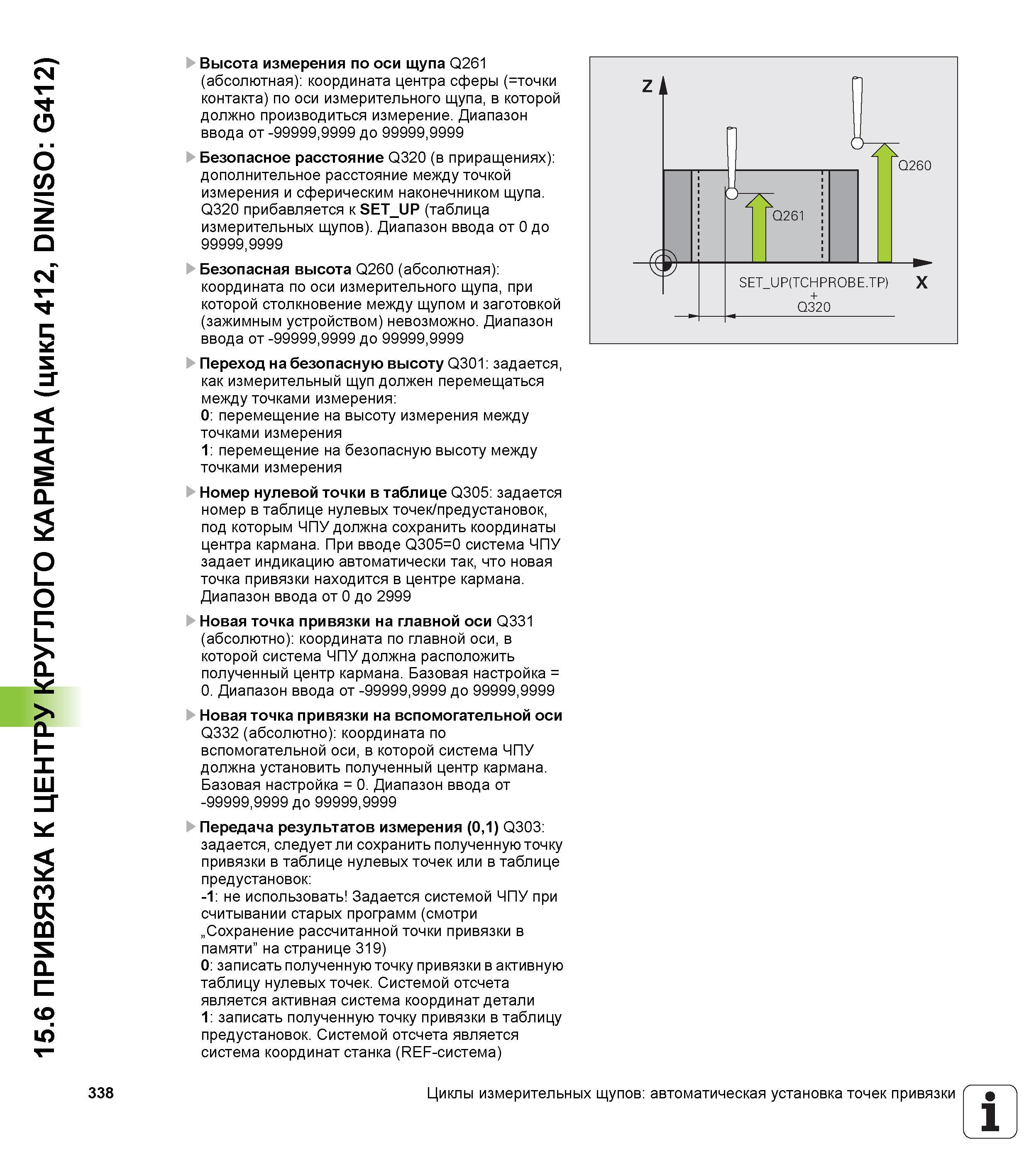

15.6 ПРИВЯЗКА К ЦЕНТРУ КРУГЛОГО КАРМАНА (цикл 412, DIN/ISO G412) 338 Высота измерения по оси щупа Q261 (абсолютная) координата центра сферы (=точки контакта) по оси измерительного щупа, в которой должно производиться измерение. Диапазон ввода от -99999,9999 до 99999,9999 Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к SET_UP (таблица измерительных щупов). Диапазон ввода от 0 до 99999,9999 Безопасная высота Q260 (абсолютная) координата по оси измерительного щупа, при которой столкновение между щупом и заготовкой (зажимным устройством) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 Переход на безопасную высоту Q301 задается, как измерительный щуп должен перемещаться между точками измерения 0 перемещение на высоту измерения между точками измерения 1 перемещение на безопасную высоту между точками измерения Номер нулевой точки в таблице Q305 задается номер в таблице нулевых точек/предустановок, под которым ЧПУ должна сохранить координаты центра кармана. При вводе Q305=0 система ЧПУ задает индикацию автоматически так, что новая точка привязки находится в центре кармана. Диапазон ввода от 0 до 2999 Новая точка привязки на главной оси Q331 (абсолютно) координата по главной оси, в которой система ЧПУ должна расположить полученный центр кармана. Базовая настройка = 0. Диапазон ввода от -99999,9999 до 99999,9999 Новая точка привязки на вспомогательной оси Q332 (абсолютно) координата по вспомогательной оси, в которой система ЧПУ должна установить полученный центр кармана. Базовая настройка = 0. Диапазон ввода от -99999,9999 до 99999,9999 Передача результатов измерения (0,1) Q303 задается, следует ли сохранить полученную точку привязки в таблице нулевых точек или в таблице предустановок -1 не использовать Задается системой ЧПУ при считывании старых программ (смотри „Сохранение рассчитанной точки привязки в памяти” на странице 319) 0 записать полученную точку привязки в активную таблицу нулевых точек. Системой отсчета является активная система координат детали 1 записать полученную точку привязки в таблицу предустановок. Системой отсчета является система координат станка (REF-система) Циклы измерительных щупов автоматическая установка точек привязки О- 7"\ Q261 Q260 SET_UP(TCHPROBE.TP) X Q320 1
