HEIDENHAIN | Руководство HEIDENHAIN 2011 TNC 620 Программирование циклов (Всего 471 стр.)

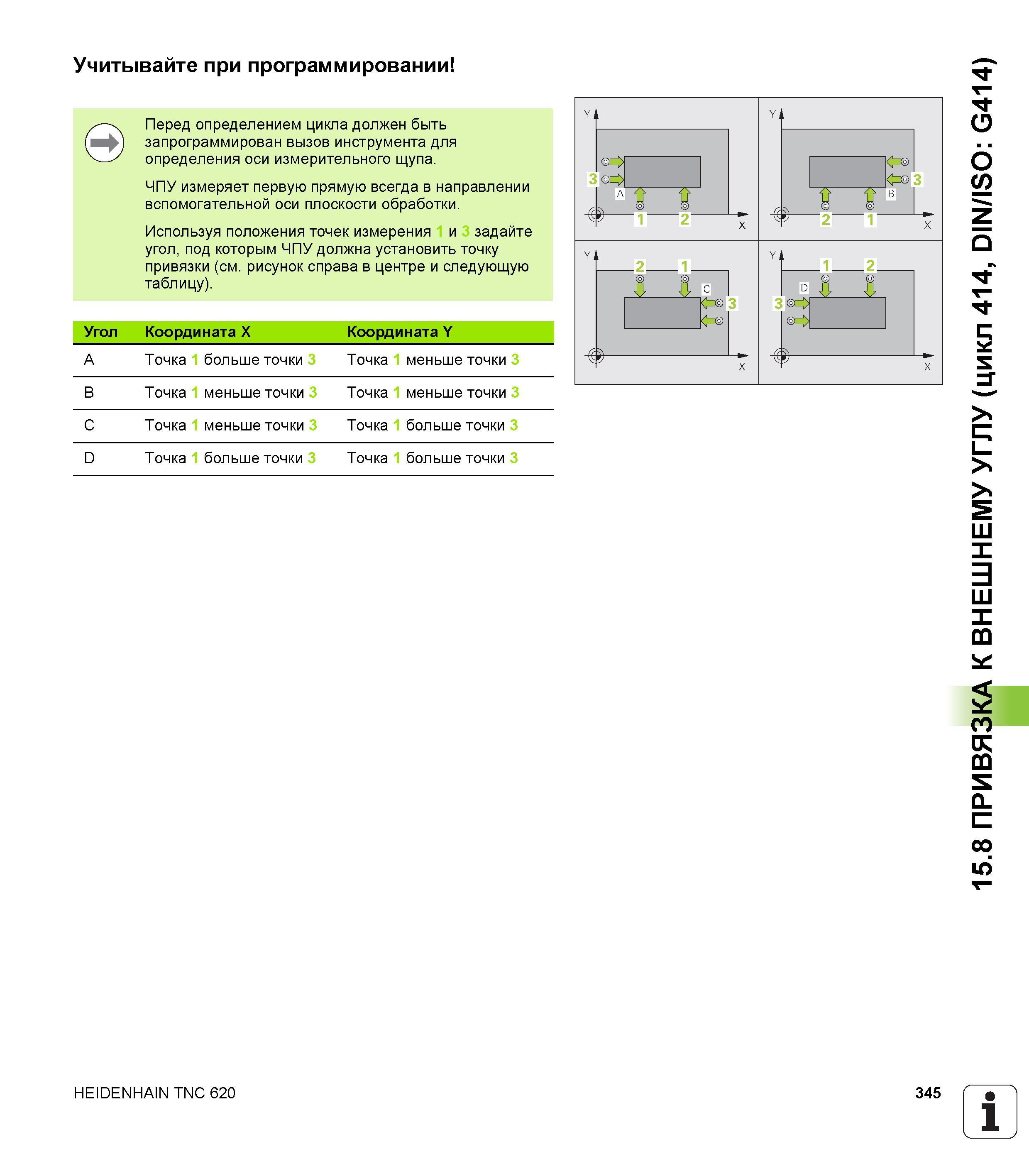

345 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.345
345 Учитывайте при программировании Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа Ч Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов систем числового программного управления станочного металлообрабатывающего оборудования 2011 Стр. 345

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 345 0345 Lab2u

Учитывайте при программировании Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. ЧПУ измеряет первую прямую всегда в направлении вспомогательной оси плоскости обработки. Используя положения точек измерения 1 и 3 задайте угол, под которым ЧПУ должна установить точку привязки (см. рисунок справа в центре и следующую таблицу). Угол Координата X Координата Y A Точка 1 больше точки 3 Точка 1 меньше точки 3 B Точка 1 меньше точки 3 Точка 1 меньше точки 3 C Точка 1 меньше точки 3 Точка 1 больше точки 3 D Точка 1 больше точки 3 Точка 1 больше точки 3 HEIDENHAIN TNC 620 345 1 15.8 ПРИВЯЗКА К ВНЕШНЕМУ УГЛУ (цикл 414, DIN/ISO G414)
