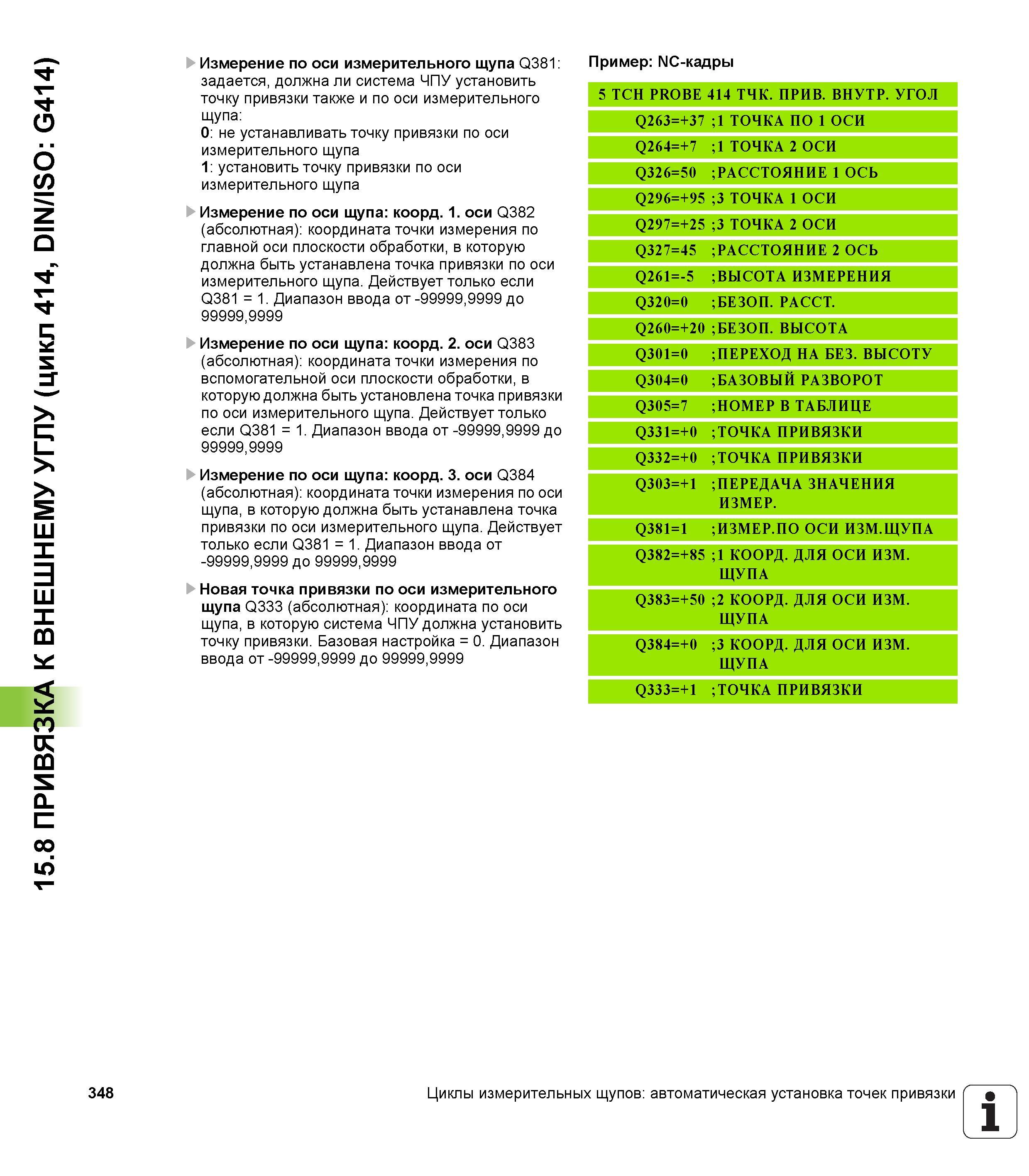

15.8 ПРИВЯЗКА К ВНЕШНЕМУ УГЛУ (цикл 414, DIN/ISO G414) Измерение по оси измерительного щупа Q381 задается, должна ли система ЧПУ установить точку привязки также и по оси измерительного щупа 0 не устанавливать точку привязки по оси измерительного щупа 1 установить точку привязки по оси измерительного щупа Измерение по оси щупа кooрд. 1. оси Q382 (абсолютная) координата точки измерения по главной оси плоскости обработки, в которую должна быть устанавлена точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999.9999 Измерение по оси щупа кooрд. 2. оси Q383 (абсолютная) координата точки измерения по вспомогательной оси плоскости обработки, в которую должна быть установлена точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999.9999 Измерение по оси щупа кooрд. 3. оси Q384 (абсолютная) координата точки измерения по оси щупа, в которую должна быть устанавлена точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999,9999 Новая точка привязки по оси измерительного щупа Q333 (aбсолютная) координата по оси щупа, в которую система ЧПУ должна установить точку привязки. Базовая настройка = 0. Диапазон ввода от -99999,9999 до 99999,9999 Пример NC-кадры 5 TCH PROBE 414 ТЧК. ПРИВ. ВНУТР. УГОЛ Q263=+37 ;1 ТОЧКА ПО 1 ОСИ Q264=+7 ;1 ТОЧКА 2 ОСИ Q326=50 ;РАССТОЯНИЕ 1 ОСЬ 5 9 + = 6 9 2 Q ;3 ТОЧКА 1 ОСИ Q297=+25 ;3 ТОЧКА 2 ОСИ Q327=45 ;РАССТОЯНИЕ 2 ОСЬ Q261=-5 ;ВЫСОТА ИЗМЕРЕНИЯ Q320=0 ;БЕЗОП. РАССТ. Q260=+20 ;БЕЗОП. ВЫСОТА Q301=0 ;ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q304=0 ;БАЗОВЫИ РАЗВОРОТ Q305=7 ;НОМЕР В ТАБЛИЦЕ Q331=+0 ; ТОЧКА ПРИВЯЗКИ Q332=+0 ; ТОЧКА ПРИВЯЗКИ Q303=+1 ;ПЕРЕДАЧА ЗНАЧЕНИЯ ИЗМЕР. Q381=1 ;ИЗМЕР.ПО ОСИ ИЗМ. ЩУПА Q382=+85 ;1 КООРД. ДЛЯ ОСИ ИЗМ. ЩУПА Q383=+50 ;2 КООРД. ДЛЯ ОСИ ИЗМ. ЩУПА Q384=+0 ;3 КООРД. ДЛЯ ОСИ ИЗМ. ЩУПА Q333=+1 ; ТОЧКА ПРИВЯЗКИ 348 Циклы измерительных щупов автоматическая установка точек привязки 1
