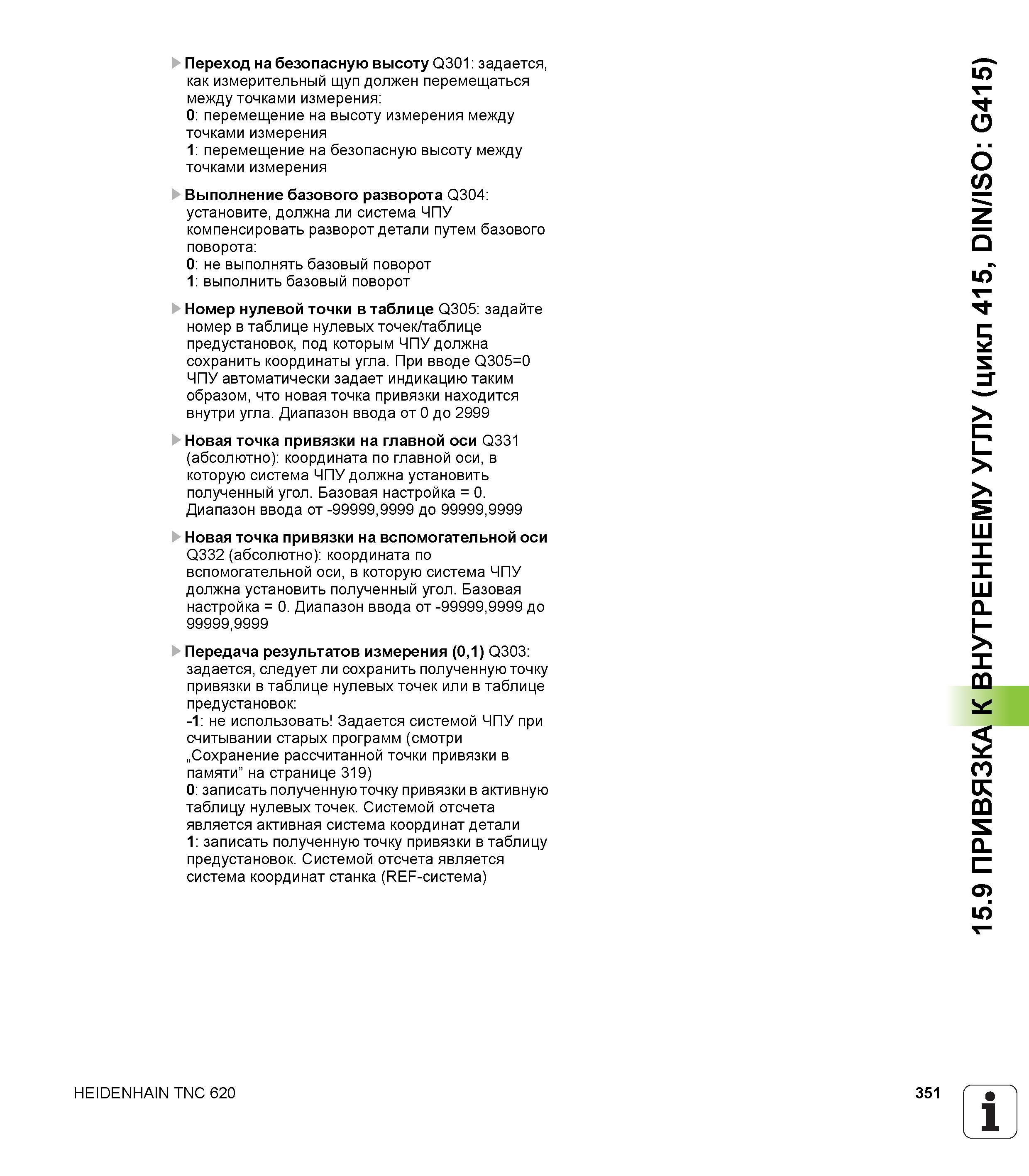

Переход на безопасную высоту Q301 задается, как измерительный щуп должен перемещаться между точками измерения 0 перемещение на высоту измерения между точками измерения 1 перемещение на безопасную высоту между точками измерения Выполнение базового разворота Q304 установите, должна ли система ЧПУ компенсировать разворот детали путем базового поворота 0 не выполнять базовый поворот 1 выполнить базовый поворот Номер нулевой точки в таблице Q305 задайте номер в таблице нулевых точек/таблице предустановок, под которым ЧПУ должна сохранить координаты угла. При вводе Q305=0 ЧПУ автоматически задает индикацию таким образом, что новая точка привязки находится внутри угла. Диапазон ввода от 0 до 2999 Новая точка привязки на главной оси Q331 (aбсолютно) координата по главной оси, в которую система ЧПУ должна установить полученный угол. Базовая настройка = 0. Диапазон ввода от -99999,9999 до 99999,9999 Новая точка привязки на вспомогательной оси Q332 (aбсолютно) координата по вспомогательной оси, в которую система ЧПУ должна установить полученный угол. Базовая настройка = 0. Диапазон ввода от -99999,9999 до 99999,9999 Передача результатов измерения (0,1) Q303 задается, следует ли сохранить полученную точку привязки в таблице нулевых точек или в таблице предустановок -1 не использовать Задается системой ЧПУ при считывании старых программ (смотри „Сохранение рассчитанной точки привязки в памяти” на странице 319) 0 записать полученную точку привязки в активную таблицу нулевых точек. Системой отсчета является активная система координат детали 1 записать полученную точку привязки в таблицу предустановок. Системой отсчета является система координат станка (REF-система) HEIDENHAIN TNC 620 351 1 15.9 ПРИВЯЗКА К ВНУТРЕННЕМУ УГЛУ (цикл 415, DIN/ISO G415)
