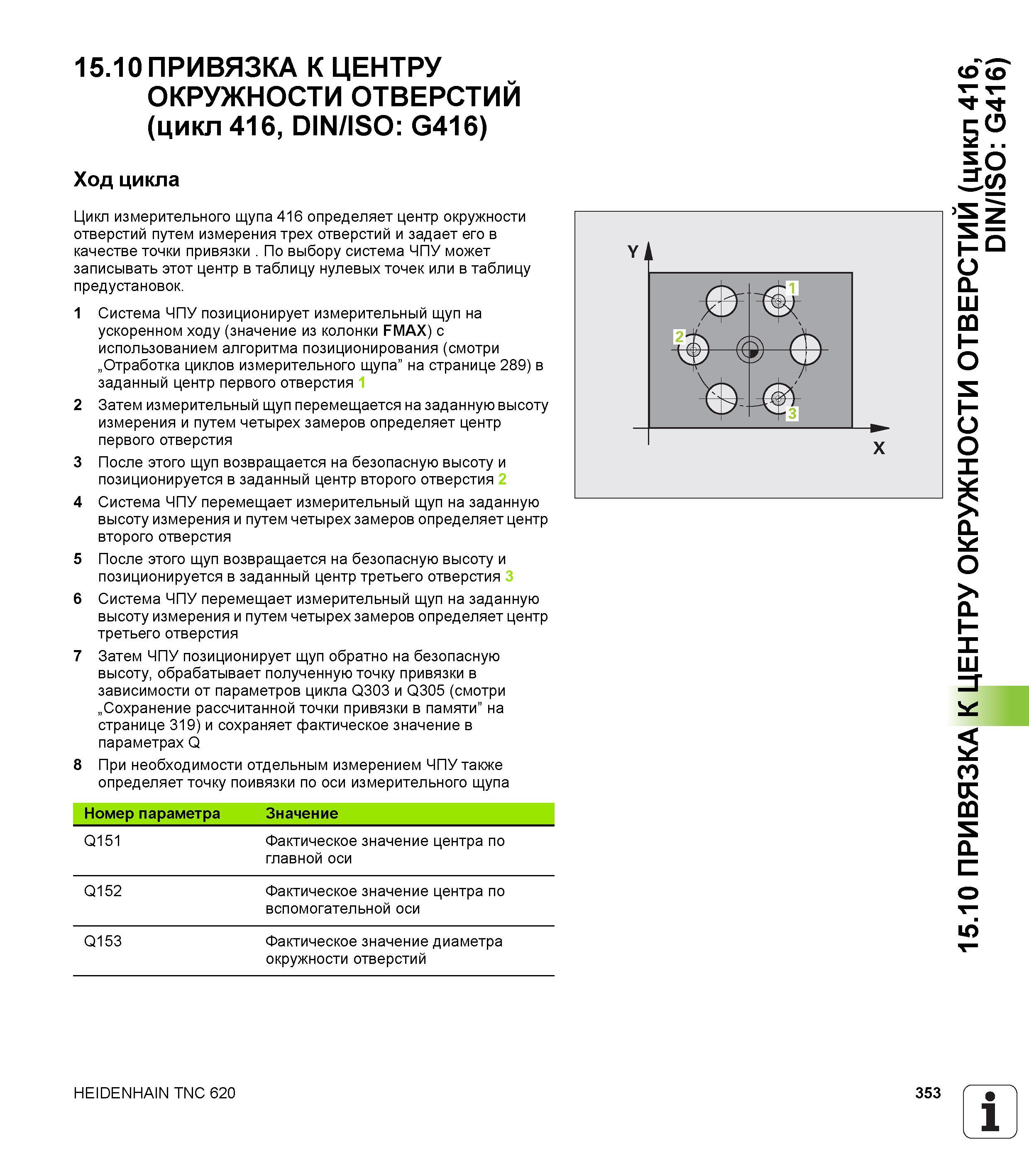

15.10 ПРИВЯЗКА К ЦЕНТРУ ОКРУЖНОСТИ ОТВЕРСТИЙ (цикл 416, DIN/ISO G416) Ход цикла Цикл измерительного щупа 416 определяет центр окружности отверстий путем измерения трех отверстий и задает его в качестве точки привязки . По выбору система чПу может записывать этот центр в таблицу нулевых точек или в таблицу предустановок. 1 Система ЧПУ позиционирует измерительный щуп на ускоренном ходу (значение из колонки FMAX) с использованием алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 289) в заданный центр первого отверстия 1 2 Затем измерительный щуп перемещается на заданную высоту измерения и путем четырех замеров определяет центр первого отверстия 3 После этого щуп возвращается на безопасную высоту и позиционируется в заданный центр второго отверстия 2 4 Система ЧПУ перемещает измерительный щуп на заданную высоту измерения и путем четырех замеров определяет центр второго отверстия 5 После этого щуп возвращается на безопасную высоту и позиционируется в заданный центр третьего отверстия 3 6 Система ЧПУ перемещает измерительный щуп на заданную высоту измерения и путем четырех замеров определяет центр третьего отверстия 7 Затем ЧПУ позиционирует щуп обратно на безопасную высоту, обрабатывает полученную точку привязки в зависимости от параметров цикла Q303 и Q305 (смотри „Сохранение рассчитанной точки привязки в памяти” на странице 319) и сохраняет фактическое значение в параметрах Q 8 При необходимости отдельным измерением ЧПУ также определяет точку поивязки по оси измерительного щупа YI гш % £ /ф( X Номер параметра Значение Q151 Фактическое значение центра по главной оси Q152 Фактическое значение центра по вспомогательной оси Q153 Фактическое значение диаметра окружности отверстий HEIDENHAIN TNC 620 353 1 15.10 ПРИВЯЗКА К ЦЕНТРУ ОКРУЖНОСТИ ОТВЕРСТИЙ (цикл 416, DIN/ISO G416)
