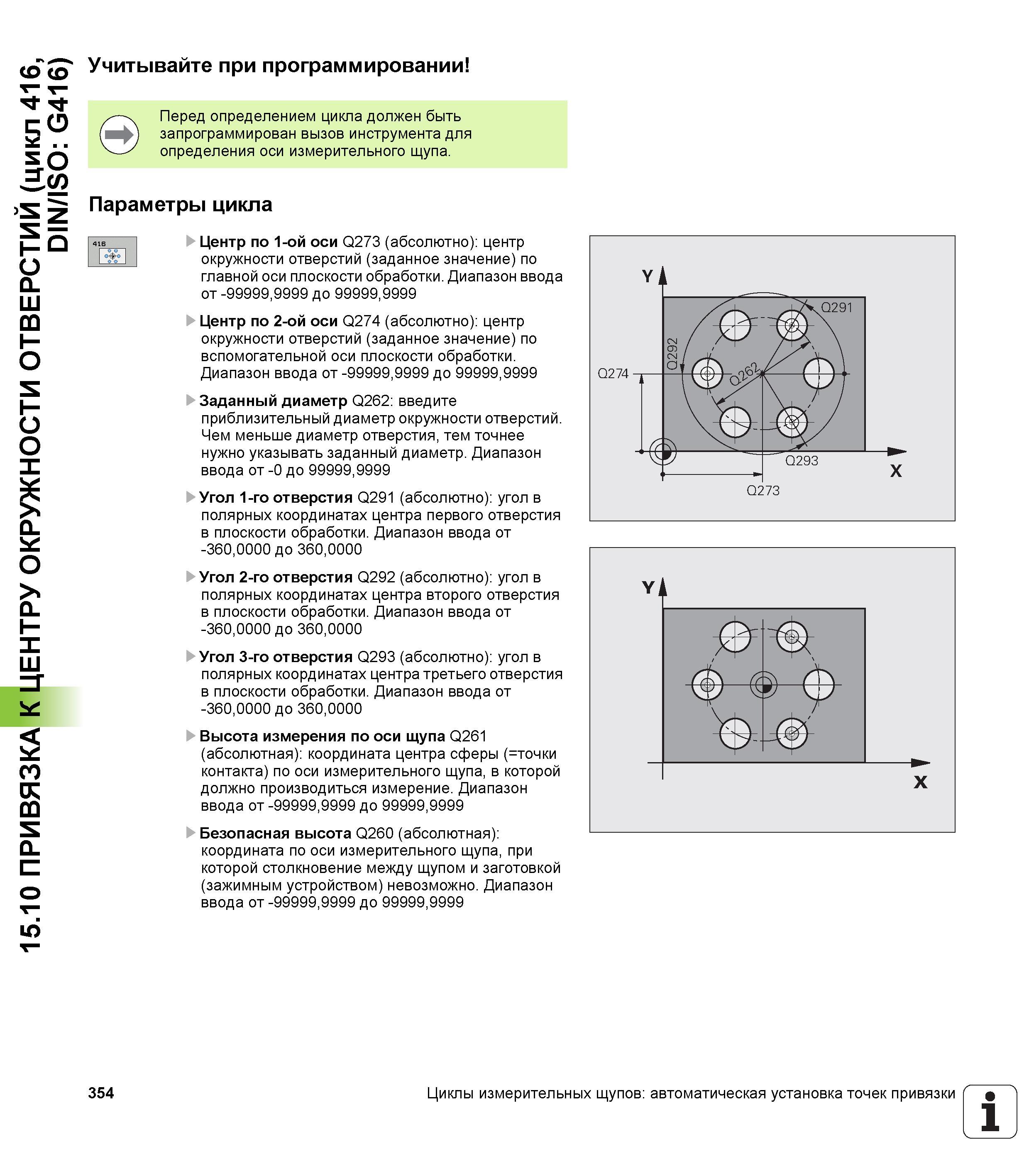

15.10 ПРИВЯЗКА К ЦЕНТРУ ОКРУЖНОСТИ ОТВЕРСТИЙ (цикл 416, DIN/ISO G416) Учитывайте при программировании Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. Параметры цикла Центр по 1-ой оси Q273 (абсолютно) центр окружности отверстий (заданное значение) по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Центр по 2-ой оси Q274 (абсолютно) центр окружности отверстий (заданное значение) по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Заданный диаметр Q262 введите приблизительный диаметр окружности отверстий. Чем меньше диаметр отверстия, тем точнее нужно указывать заданный диаметр. Диапазон ввода от -0 до 99999,9999 Угол 1-го отверстия Q291 (абсолютно) угол в полярных координатах центра первого отверстия в плоскости обработки. Диапазон ввода от -360,0000 до 360,0000 Угол 2-го отверстия Q292 (абсолютно) угол в полярных координатах центра второго отверстия в плоскости обработки. Диапазон ввода от -360,0000 до 360,0000 Угол 3-го отверстия Q293 (абсолютно) угол в полярных координатах центра третьего отверстия в плоскости обработки. Диапазон ввода от -360,0000 до 360,0000 Высота измерения по оси щупа Q261 (абсолютная) координата центра сферы (=точки контакта) по оси измерительного щупа, в которой должно производиться измерение. Диапазон ввода от -99999,9999 до 99999,9999 Безопасная высота Q260 (абсолютная) координата по оси измерительного щупа, при которой столкновение между щупом и заготовкой (зажимным устройством) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 Y Л & > 4* Ь Ф) н ) Г 354 Циклы измерительных щупов автоматическая установка точек привязки 1
