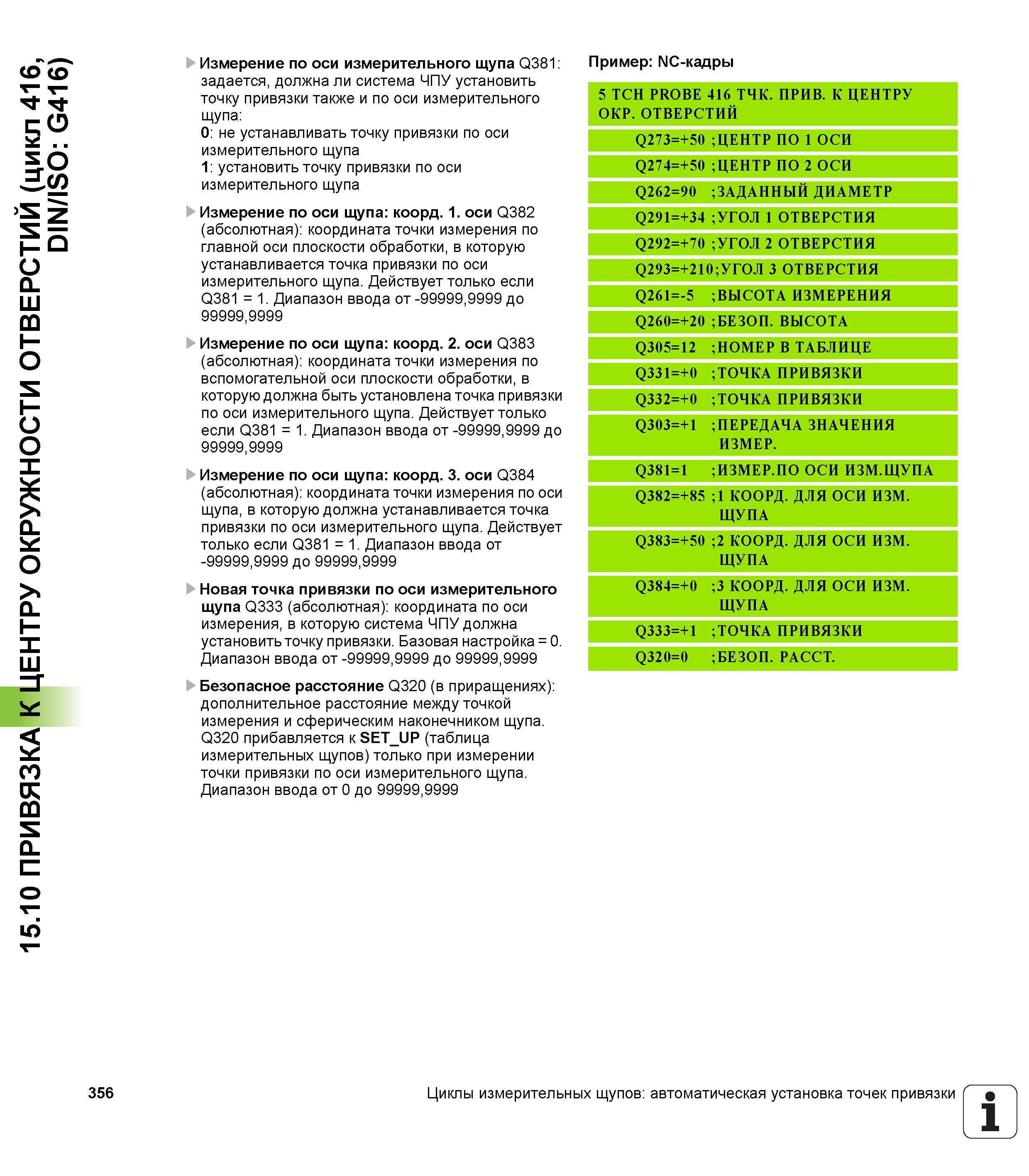

15.10 ПРИВЯЗКА К ЦЕНТРУ ОКРУЖНОСТИ ОТВЕРСТИЙ (цикл 416, DIN/ISO G416) 356 Измерение по оси измерительного щупа Q381 задается, должна ли система ЧПУ установить точку привязки также и по оси измерительного щупа 0 не устанавливать точку привязки по оси измерительного щупа 1 установить точку привязки по оси измерительного щупа Измерение по оси щупа кooрд. 1. оси Q382 (абсолютная) координата точки измерения по главной оси плоскости обработки, в которую устанавливается точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999.9999 Измерение по оси щупа кooрд. 2. оси Q383 (абсолютная) координата точки измерения по вспомогательной оси плоскости обработки, в которую должна быть установлена точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999.9999 Измерение по оси щупа кooрд. 3. оси Q384 (абсолютная) координата точки измерения по оси щупа, в которую должна устанавливается точка привязки по оси измерительного щупа. Действует только если Q381 = 1. Диапазон ввода от -99999,9999 до 99999,9999 Новая точка привязки по оси измерительного щупа Q333 (aбсолютная) координата по оси измерения, в которую система ЧПУ должна установить точку привязки. Базовая настройка = 0. Диапазон ввода от -99999,9999 до 99999,9999 Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к SET_UP (таблица измерительных щупов) только при измерении точки привязки по оси измерительного щупа. Диапазон ввода от 0 до 99999,9999 Пример NC-кадры 5 TCH PROBE 416 ТЧК. ПРИВ. К ЦЕНТРУ ОКР. ОТВЕРСТИЙ Q273=+50 ;ЦЕНТР ПО 1 ОСИ Q274=+50 ;ЦЕНТР ПО 2 ОСИ Q262=90 ЗАДАННЫЙ ДИАМЕТР Q291=+34 ;УГОЛ 1 ОТВЕРСТИЯ Q292=+70 ;УГОЛ 2 ОТВЕРСТИЯ Q293=+210;УГОЛ 3 ОТВЕРСТИЯ Q261=-5 ВЫСОТА ИЗМЕРЕНИЯ 0 2 + = 0 6 2 Q БЕЗОП. ВЫСОТА Q305=12 НОМЕР В ТАБЛИЦЕ Q331=+0 ТОЧКА ПРИВЯЗКИ Q332=+0 ТОЧКА ПРИВЯЗКИ Q303=+1 ПЕРЕДАЧА ЗНАЧЕНИЯ ИЗМЕР. Q381=1 ИЗМЕР.ПО ОСИ ИЗМ.ЩУПА Q382=+85 ;1 КООРД. ДЛЯ ОСИ ИЗМ. ЩУПА Q383=+50 ;2 КООРД. ДЛЯ ОСИ ИЗМ. ЩУПА Q384=+0 3 КООРД. ДЛЯ ОСИ ИЗМ. ЩУПА Q333=+1 ТОЧКА ПРИВЯЗКИ Q320=0 БЕЗОП. РАССТ. Циклы измерительных щупов автоматическая установка точек привязки 1
