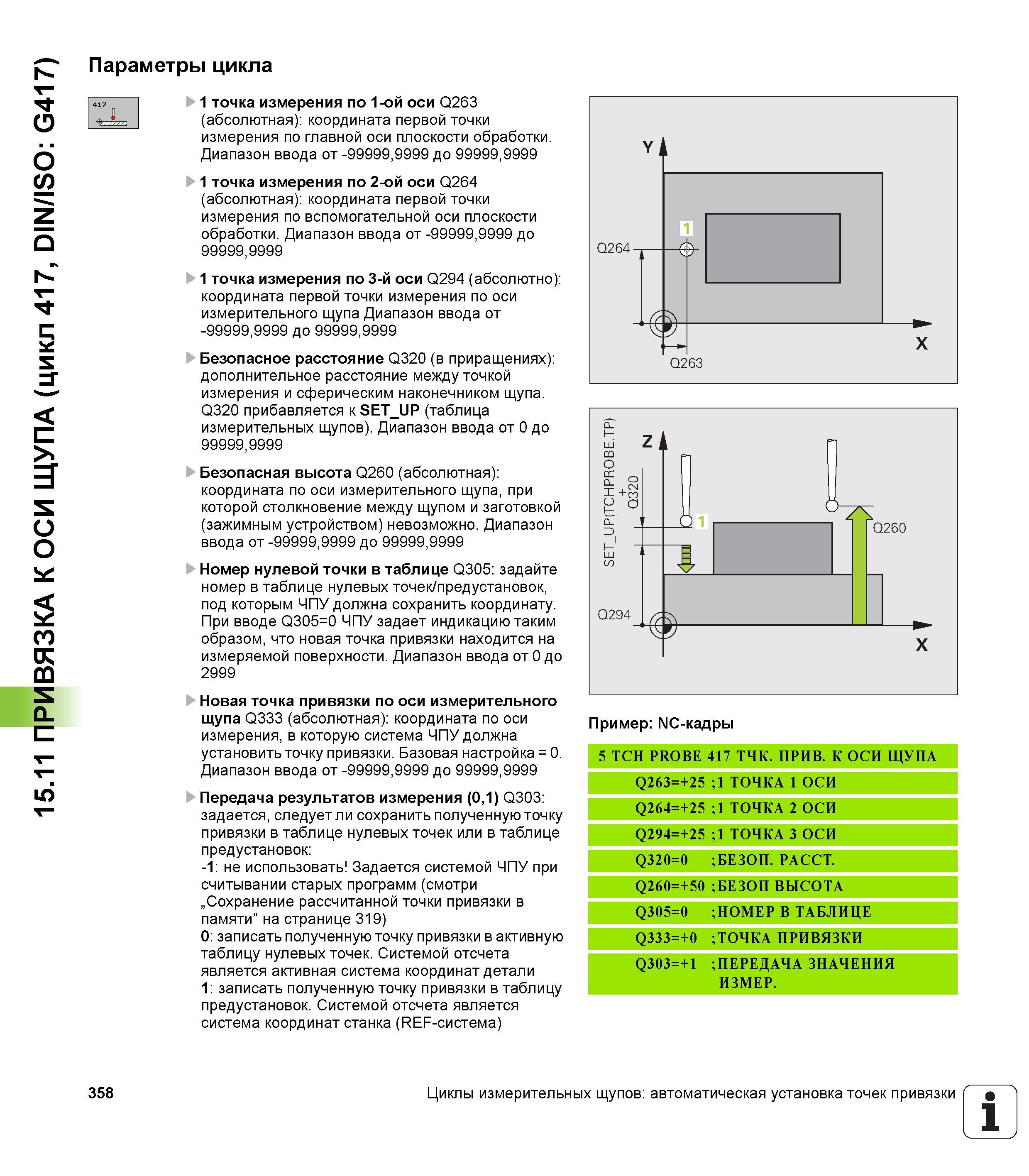

15.11 ПРИВЯЗКА К ОСИ ЩУПА (цикл 417, DIN/ISO G417) Параметры цикла 1 точка измерения по 1-ой оси Q263 (абсолютная) координата первой точки измерения по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 1 точка измерения по 2-ой оси Q264 (абсолютная) координата первой точки измерения по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999.9999 1 точка измерения по 3-й оси Q294 (абсолютно) координата первой точки измерения по оси измерительного щупа Диапазон ввода от -99999,9999 до 99999,9999 Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к SET_UP (таблица измерительных щупов). Диапазон ввода от 0 до 99999.9999 Безопасная высота Q260 (абсолютная) координата по оси измерительного щупа, при которой столкновение между щупом и заготовкой (зажимным устройством) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 Номер нулевой точки в таблице Q305 задайте номер в таблице нулевых точек/предустановок, под которым ЧПУ должна сохранить координату. При вводе Q305=0 ЧПУ задает индикацию таким образом, что новая точка привязки находится на измеряемой поверхности. Диапазон ввода от 0 до 2999 Новая точка привязки по оси измерительного щупа Q333 (aбсолютная) координата по оси измерения, в которую система ЧПУ должна установить точку привязки. Базовая настройка = 0. Диапазон ввода от -99999,9999 до 99999,9999 Передача результатов измерения (0,1) Q303 задается, следует ли сохранить полученную точку привязки в таблице нулевых точек или в таблице предустановок -1 не использовать Задается системой ЧПУ при считывании старых программ (смотри „Сохранение рассчитанной точки привязки в памяти” на странице 319) 0 записать полученную точку привязки в активную таблицу нулевых точек. Системой отсчета является активная система координат детали 1 записать полученную точку привязки в таблицу предустановок. Системой отсчета является система координат станка (REF-система) Пример NC-кадры 5 TCH PROBE 417 ТЧК. ПРИВ. К ОСИ ЩУПА 5 2 + = 6 2 Q 1 ТОЧКА 1 ОСИ Q264=+25 1 ТОЧКА 2 ОСИ Q294=+25 1 ТОЧКА 3 ОСИ Q320=0 БЕЗОП. РАССТ. Q260=+50 БЕЗОП ВЫСОТА Q305=0 НОМЕР В ТАБЛИЦЕ Q333=+0 ТОЧКА ПРИВЯЗКИ Q303=+1 ПЕРЕДАЧА ЗНАЧЕНИЯ ИЗМЕР. 358 Циклы измерительных щупов автоматическая установка точек привязки 1
