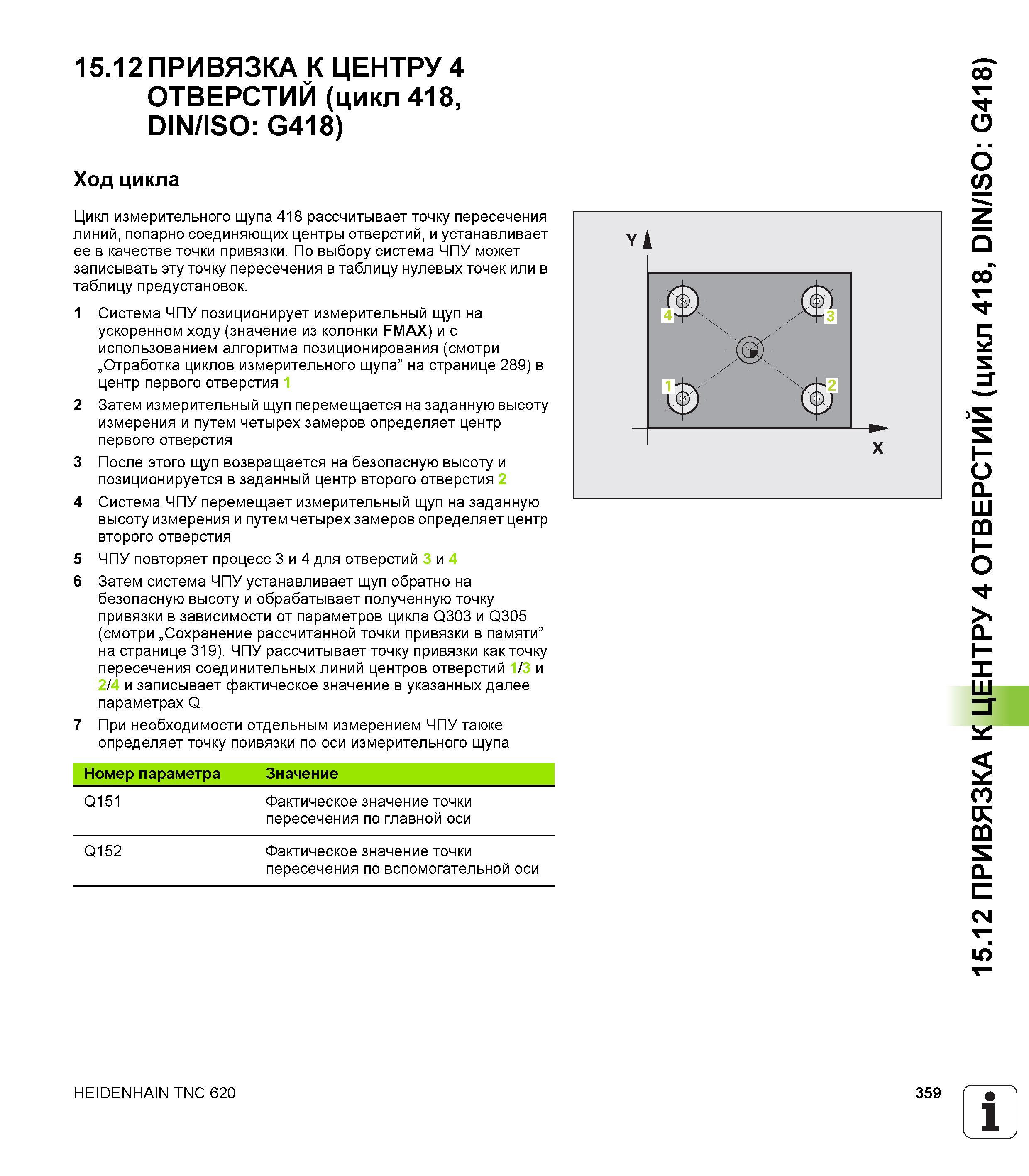

15.12 ПРИВЯЗКА К ЦЕНТРУ 4 ОТВЕРСТИЙ (цикл 418, DIN/ISO G418) Ход цикла Цикл измерительного щупа 418 рассчитывает точку пересечения линий, попарно соединяющих центры отверстий, и устанавливает ее в качестве точки привязки. По выбору система ЧПУ может записывать эту точку пересечения в таблицу нулевых точек или в таблицу предустановок. 1 Система ЧПУ позиционирует измерительный щуп на ускоренном ходу (значение из колонки FMAX) и с использованием алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 289) в центр первого отверстия 1 2 Затем измерительный щуп перемещается на заданную высоту измерения и путем четырех замеров определяет центр первого отверстия 3 После этого щуп возвращается на безопасную высоту и позиционируется в заданный центр второго отверстия 2 4 Система ЧПУ перемещает измерительный щуп на заданную высоту измерения и путем четырех замеров определяет центр второго отверстия 5 ЧПУ повторяет процесс 3 и 4 для отверстий 3 и 4 6 Затем система ЧПУ устанавливает щуп обратно на безопасную высоту и обрабатывает полученную точку привязки в зависимости от параметров цикла Q303 и Q305 (смотри „Сохранение рассчитанной точки привязки в памяти” на странице 3l 9). ЧПУ рассчитывает точку привязки как точку пересечения соединительных линий центров отверстий 1/3 и 2/4 и записывает фактическое значение в указанных далее параметрах Q 7 При необходимости отдельным измерением ЧПУ также определяет точку поивязки по оси измерительного щупа Номер параметра Значение Q151 Фактическое значение точки пересечения по главной оси Q152 Фактическое значение точки пересечения по вспомогательной оси HEIDENHAIN TNC 620 359 1 15.12 ПРИВЯЗКА К ЦЕНТРУ 4 ОТВЕРСТИЙ (цикл 418, DIN/ISO G418)
