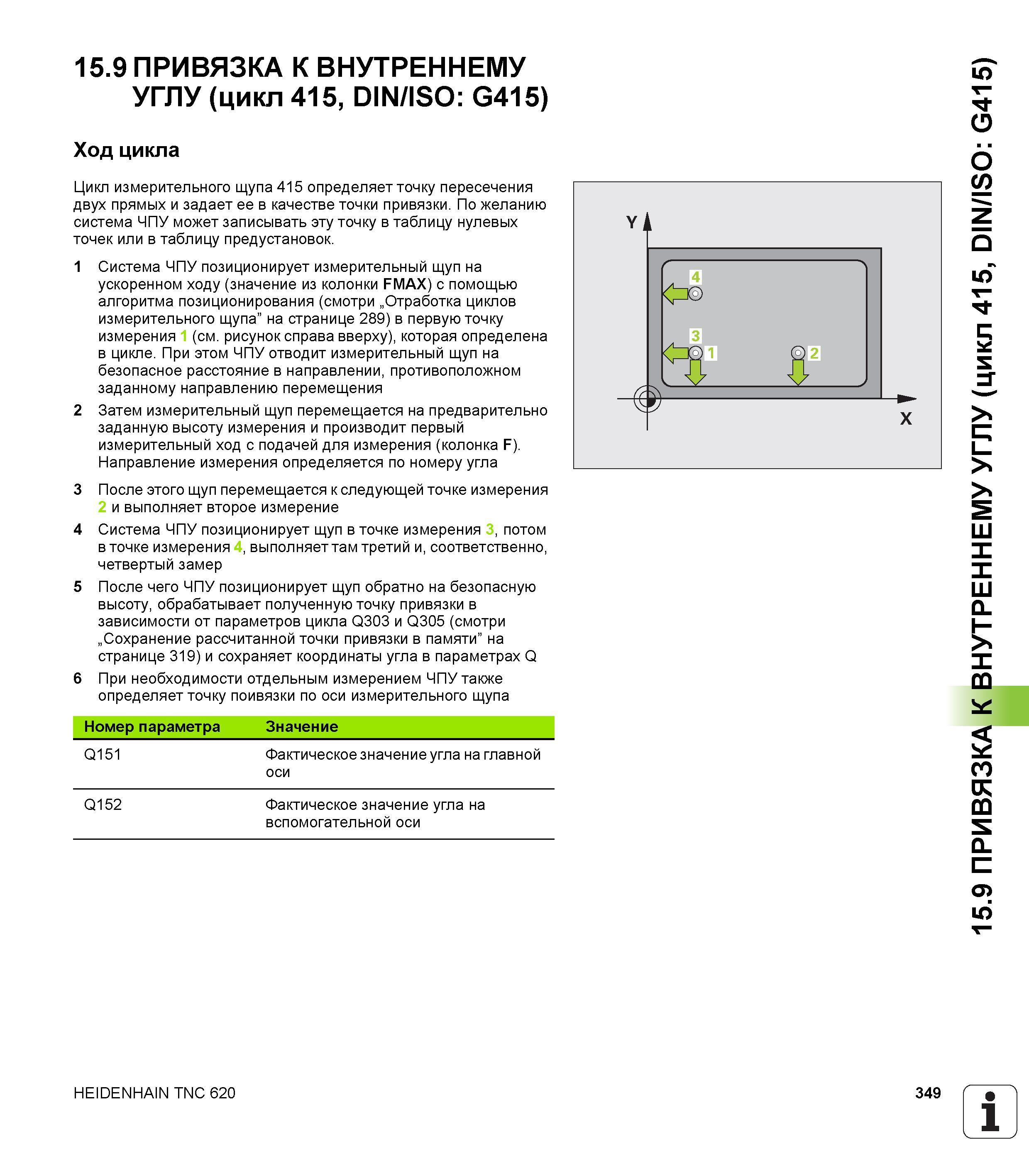

15.9 ПРИВЯЗКА К ВНУТРЕННЕМУ УГЛУ (цикл 415, DIN/ISO G415) Ход цикла Цикл измерительного щупа 415 определяет точку пересечения двух прямых и задает ее в качестве точки привязки. По желанию система ЧПУ может записывать эту точку в таблицу нулевых точек или в таблицу предустановок. 1 Система ЧПУ позиционирует измерительный щуп на ускоренном ходу (значение из колонки FMAX) с помощью алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 289) в первую точку измерения 1 (см. рисунок справа вверху), которая определена в цикле. При этом ЧПУ отводит измерительный щуп на безопасное расстояние в направлении, противоположном заданному направлению перемещения 2 Затем измерительный щуп перемещается на предварительно заданную высоту измерения и производит первый измерительный ход с подачей для измерения (колонка F). Направление измерения определяется по номеру угла 3 После этого щуп перемещается к следующей точке измерения 2 и выполняет второе измерение 4 Система ЧПУ позиционирует щуп в точке измерения 3, потом в точке измерения 4, выполняет там третий и, соответственно, четвертый замер 5 После чего ЧПУ позиционирует щуп обратно на безопасную высоту, обрабатывает полученную точку привязки в зависимости от параметров цикла Q303 и Q305 (смотри „Сохранение рассчитанной точки привязки в памяти” на странице 319) и сохраняет координаты угла в параметрах Q 6 При необходимости отдельным измерением ЧПУ также определяет точку поивязки по оси измерительного щупа Номер параметра Значение Q151 Фактическое значение угла на главной оси Q152 Фактическое значение угла на вспомогательной оси HEIDENHAIN TNC 620 349 1 15.9 ПРИВЯЗКА К ВНУТРЕННЕМУ УГЛУ (цикл 415, DIN/ISO G415)
