269 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.269

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 269 0269 Lab2u

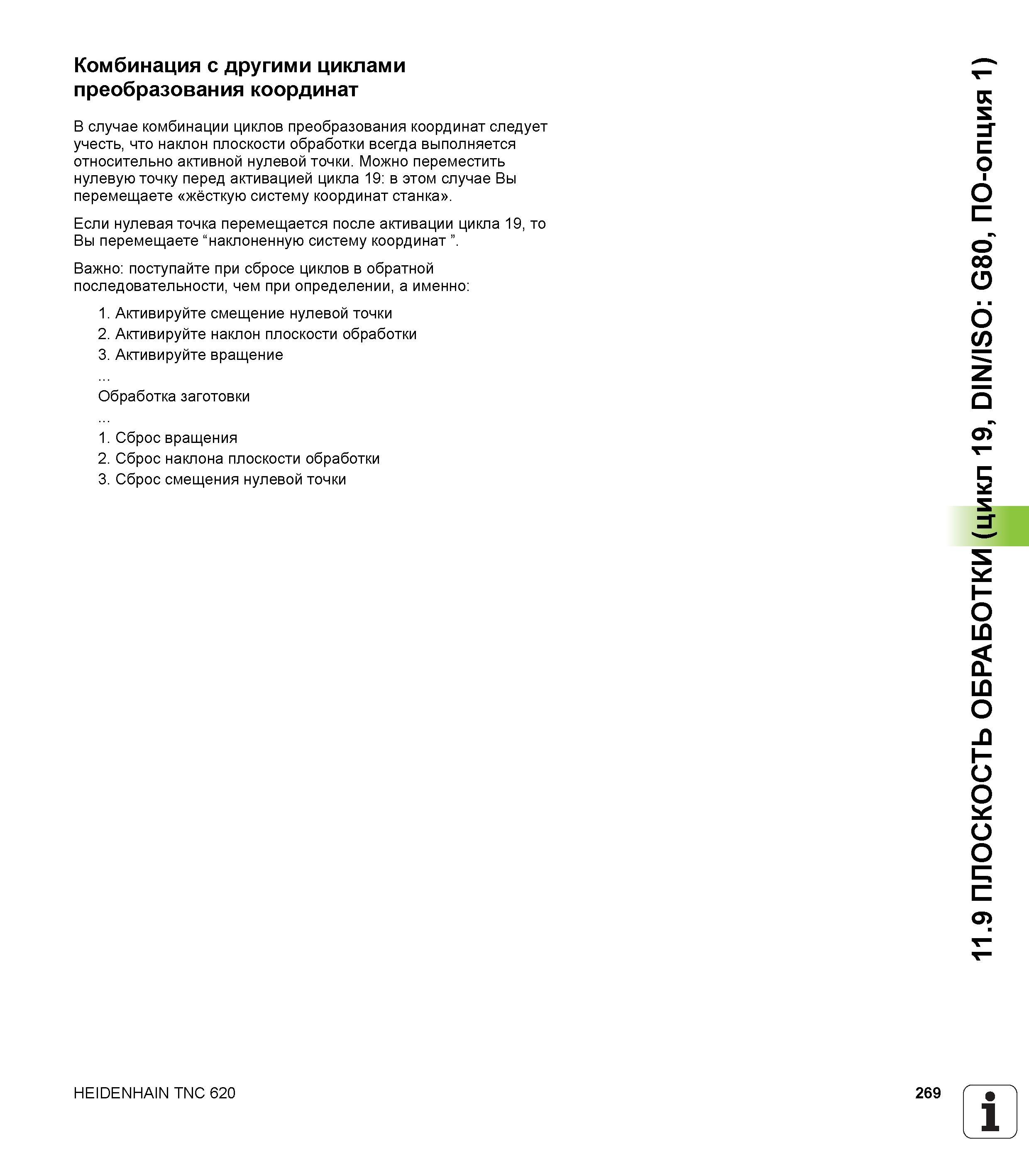

Комбинация с другими циклами преобразования координат В случае комбинации циклов преобразования координат следует учесть, что наклон плоскости обработки всегда выполняется относительно активной нулевой точки. Можно переместить нулевую точку перед активацией цикла 19 в этом случае Вы перемещаете жёсткую систему координат станка . Если нулевая точка перемещается после активации цикла 19, то Вы перемещаете “наклоненную систему координат ”. Важно поступайте при сбросе циклов в обратной последовательности, чем при определении, а именно 1. Активируйте смещение нулевой точки 2. Активируйте наклон плоскости обработки 3. Активируйте вращение Обработка заготовки 1. Сброс вращения 2. Сброс наклона плоскости обработки 3. Сброс смещения нулевой точки HEIDENHAIN TNC 620 269 1 11.9 ПЛОСКОСТЬ ОБРАБОТКИ (цикл 19, DIN/ISO G80, ПО-опция 1)
