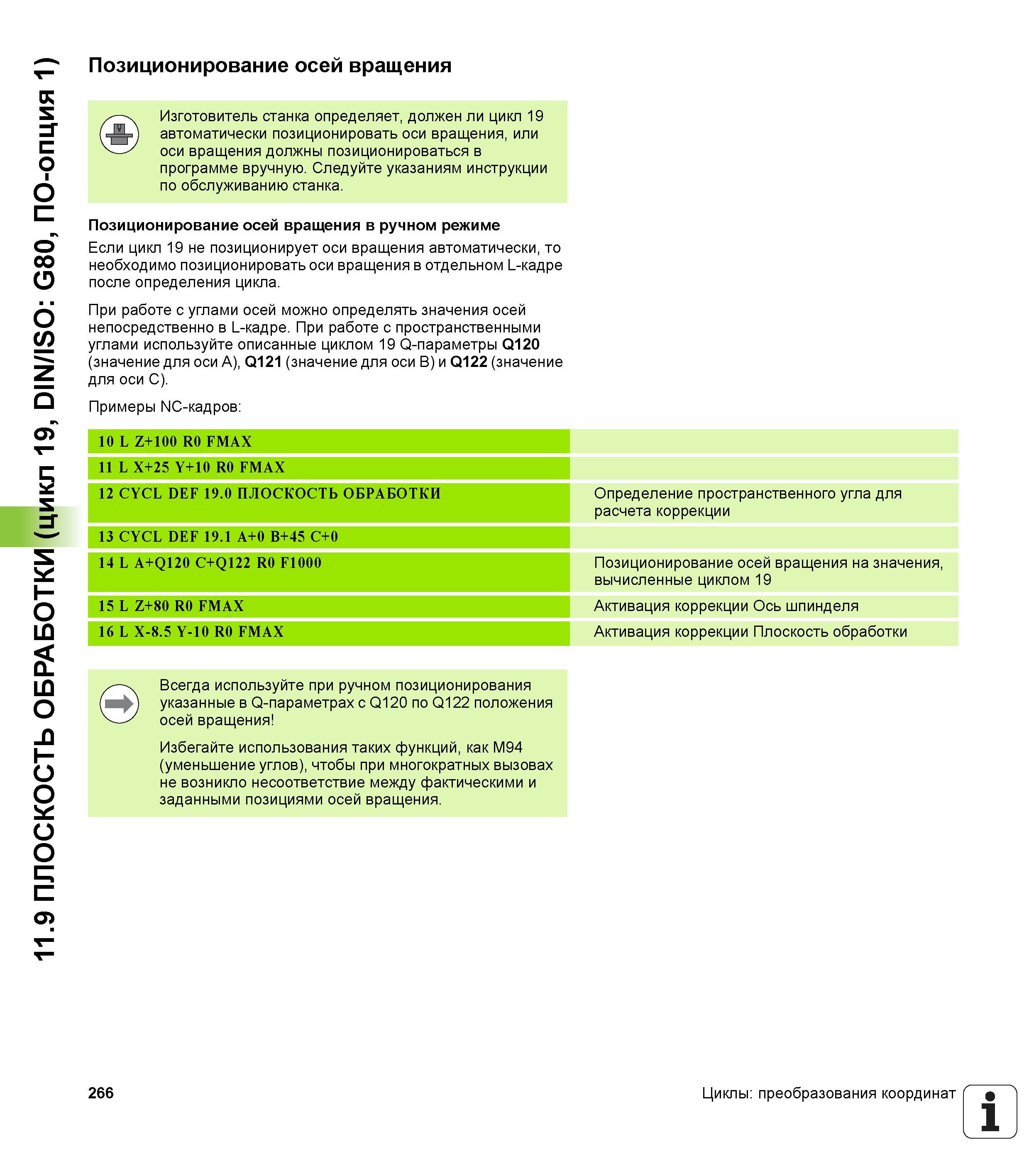

11.9 ПЛОСКОСТЬ ОБРАБОТКИ (цикл 19, DIN/ISO G80, ПО-опция 1) Позиционирование осей вращения Изготовитель станка определяет, должен ли цикл 19 автоматически позиционировать оси вращения, или оси вращения должны позиционироваться в программе вручную. Следуйте указаниям инструкции по обслуживанию станка. Позиционирование осей вращения в ручном режиме Если цикл 19 не позиционирует оси вращения автоматически, то необходимо позиционировать оси вращения в отдельном L-кадре после определения цикла. При работе с углами осей можно определять значения осей непосредственно в L-кадре. При работе с пространственными углами используйте описанные циклом 19 Q-параметры Q120 (значение для оси A), Q121 (значение для оси B) и Q122 (значение для оси C). Примеры NC-кадров 10 L Z+100 R0 FMAX 11 L X+25 Y+10 R0 FMAX 12 CYCL DEF 19.0 ПЛОСКОСТЬ ОБРАБОТКИ Определение пространственного угла для расчета коррекции 13 CYCL DEF 19.1 A+0 B+45 C+0 14 L A+Q120 C+Q122 R0 F1000 Позиционирование осей вращения на значения, вычисленные циклом 19 15 L Z+80 R0 FMAX Активация коррекции Ось шпинделя 16 L X-8.5 Y-10 R0 FMAX Активация коррекции Плоскость обработки Всегда используйте при ручном позиционирования указанные в Q-параметрах с Q120 по Q122 положения осей вращения Избегайте использования таких функций, как М94 (уменьшение углов), чтобы при многократных вызовах не возникло несоответствие между фактическими и заданными позициями осей вращения. 266 Циклы преобразования координат 1
