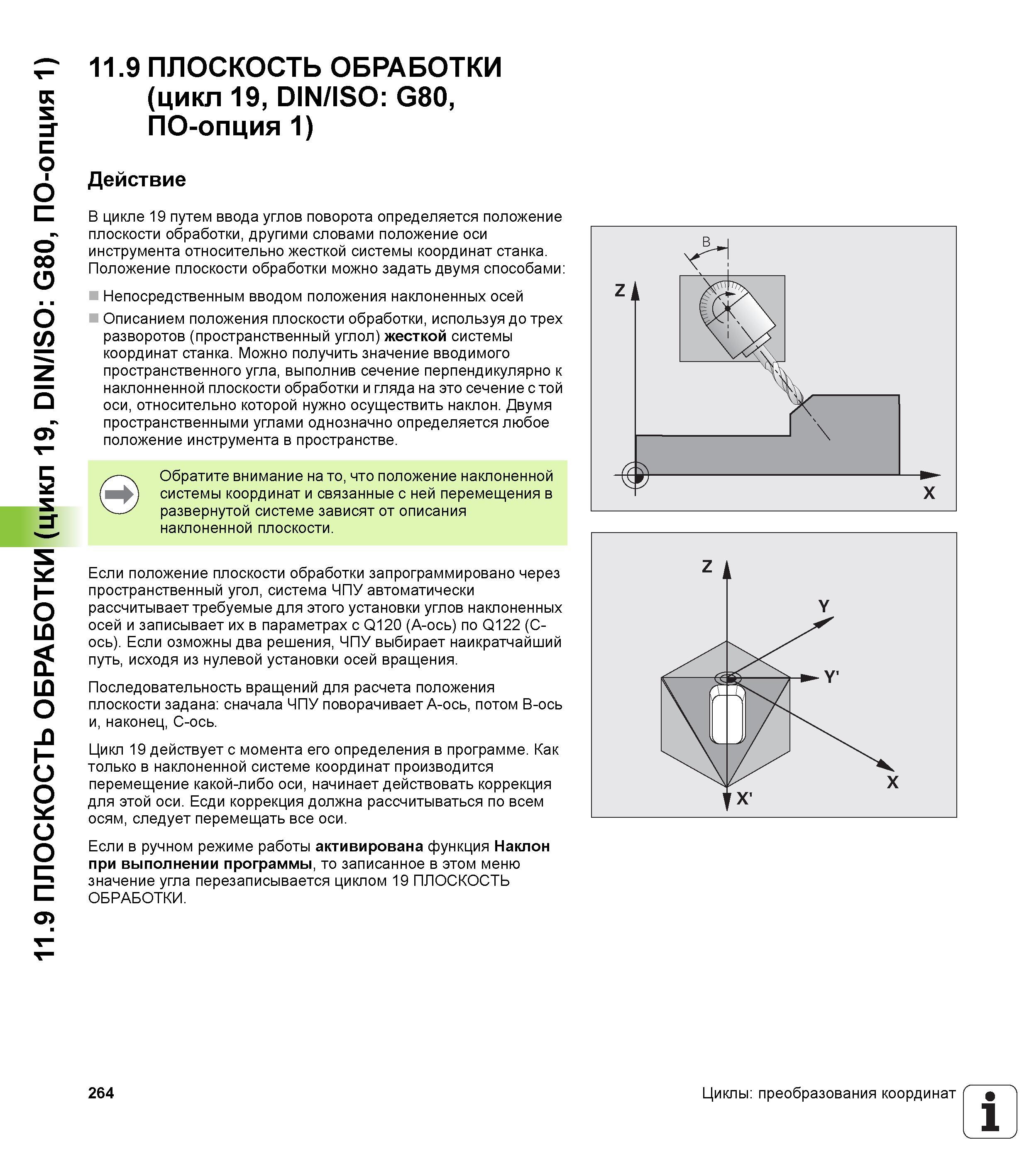

11.9 ПЛОСКОСТЬ ОБРАБОТКИ (цикл 19, DIN/ISO G80, ПО-опция 1) 11.9 ПЛОСКОСТЬ ОБРАБОТКИ (цикл 19, DIN/ISO G80, ПО-опция 1) Действие В цикле 19 путем ввода углов поворота определяется положение плоскости обработки, другими словами положение оси инструмента относительно жесткой системы координат станка. Положение плоскости обработки можно задать двумя способами Непосредственным вводом положения наклоненных осей Описанием положения плоскости обработки, используя до трех разворотов (пространственный углол) жесткой системы координат станка. Можно получить значение вводимого пространственного угла, выполнив сечение перпендикулярно к наклонненной плоскости обработки и гляда на это сечение с той оси, относительно которой нужно осуществить наклон. Двумя пространственными углами однозначно определяется любое положение инструмента в пространстве. Обратите внимание на то, что положение наклоненной системы координат и связанные с ней перемещения в развернутой системе зависят от описания наклоненной плоскости. Если положение плоскости обработки запрограммировано через пространственный угол, система ЧПУ автоматически рассчитывает требуемые для этого установки углов наклоненных осей и записывает их в параметрах с Q120 (A-ось) по Q122 (C-ось). Если озможны два решения, ЧПУ выбирает наикратчайший путь, исходя из нулевой установки осей вращения. Последовательность вращений для расчета положения плоскости задана сначала ЧПУ поворачивает A-ось, потом B-ось и, наконец, C-ось. Цикл 19 действует с момента его определения в программе. Как только в наклоненной системе координат производится перемещение какой-либо оси, начинает действовать коррекция для этой оси. Есди коррекция должна рассчитываться по всем осям, следует перемещать все оси. Если в ручном режиме работы активирована функция Наклон при выполнении программы, то записанное в этом меню значение угла перезаписывается циклом 19 ПЛОСКОСТЬ ОБРАБОТКИ. 264 Циклы преобразования координат 1
