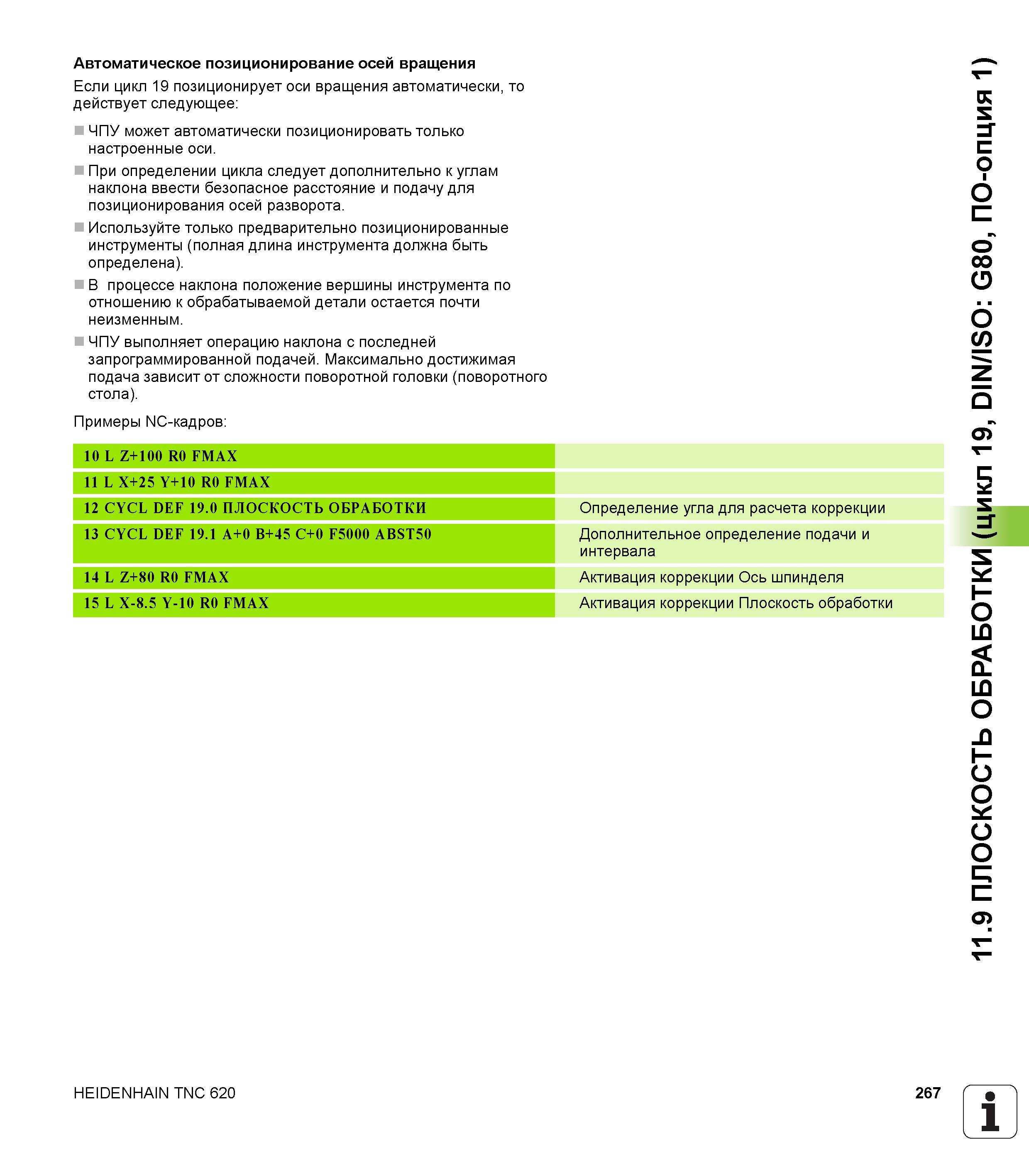

Автоматическое позиционирование осей вращения Если цикл 19 позиционирует оси вращения автоматически, то действует следующее ЧПУ может автоматически позиционировать только настроенные оси. При определении цикла следует дополнительно к углам наклона ввести безопасное расстояние и подачу для позиционирования осей разворота. Используйте только предварительно позиционированные инструменты (полная длина инструмента должна быть определена). В процессе наклона положение вершины инструмента по отношению к обрабатываемой детали остается почти неизменным. ЧПУ выполняет операцию наклона с последней запрограммированной подачей. Максимально достижимая подача зависит от сложности поворотной головки (поворотного стола). Примеры NC-кадров Определение угла для расчета коррекции Дополнительное определение подачи и интервала Активация коррекции Ось шпинделя Активация коррекции Плоскость обработки 10 L Z+100 R0 FMAX 11 L X+25 Y+10 R0 FMAX 12 CYCL DEF 19.0 ПЛОСКОСТЬ ОБРАБОТКИ 13 CYCL DEF 19.1 A+0 B+45 C+0 F5000 ABST50 14 L Z+80 R0 FMAX 15 L X-8.5 Y-10 R0 FMAX HEIDENHAIN TNC 620 267 1 Ч _ 11.9 ПЛОСКОСТЬ ОБРАБОТКИ (цикл 19, DIN/ISO G80, ПО-опция 1)
