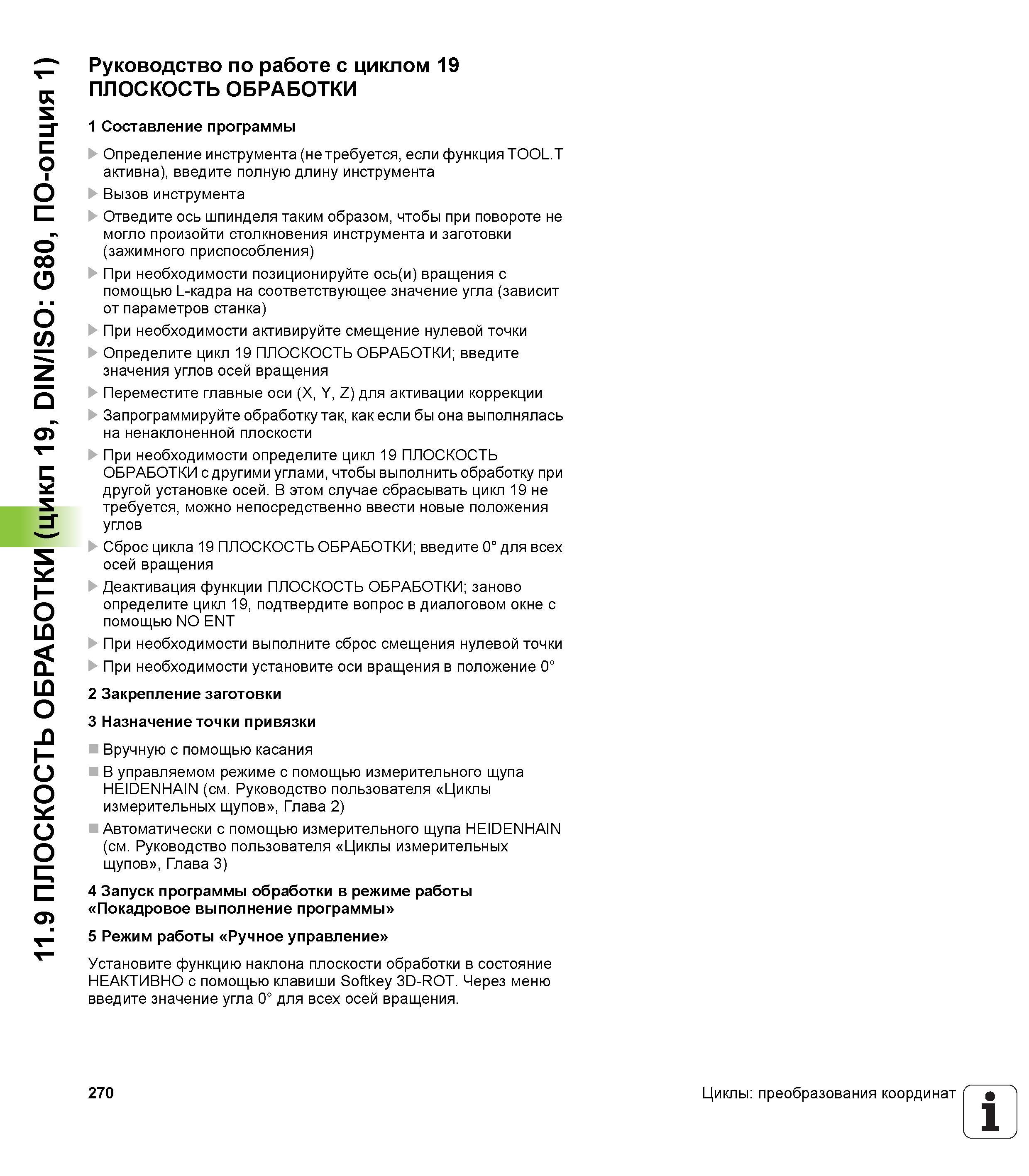

11.9 ПЛОСКОСТЬ ОБРАБОТКИ (цикл 19, DIN/ISO G80, ПО-опция 1) Руководство по работе с циклом 19 ПЛОСКОСТЬ ОБРАБОТКИ 1 Составление программы Определение инструмента (не требуется, если функция TOOL.T активна), введите полную длину инструмента Вызов инструмента Отведите ось шпинделя таким образом, чтобы при повороте не могло произойти столкновения инструмента и заготовки (зажимного приспособления) При необходимости позиционируйте ось(и) вращения с помощью L-кадра на соответствующее значение угла (зависит от параметров станка) При необходимости активируйте смещение нулевой точки Определите цикл 19 ПЛОСКОСТЬ ОБРАБОТКИ; введите значения углов осей вращения Переместите главные оси (X, Y, Z) для активации коррекции Запрограммируйте обработку так, как если бы она выполнялась на ненаклоненной плоскости При необходимости определите цикл 19 ПЛОСКОСТЬ ОБРАБОТКИ с другими углами, чтобы выполнить обработку при другой установке осей. В этом случае сбрасывать цикл 19 не требуется, можно непосредственно ввести новые положения углов Сброс цикла 19 ПЛОСКОСТЬ ОБРАБОТКИ; введите 0° для всех осей вращения Деактивация функции ПЛОСКОСТЬ ОБРАБОТКИ; заново определите цикл 19, подтвердите вопрос в диалоговом окне с помощью NO ENT При необходимости выполните сброс смещения нулевой точки При необходимости установите оси вращения в положение 0° 2 Закрепление заготовки 3 Назначение точки привязки Вручную с помощью касания В управляемом режиме с помощью измерительного щупа HEIDENHAIN (см. Руководство пользователя Циклы измерительных щупов , Глава 2) Автоматически с помощью измерительного щупа HEIDENHAIN (см. Руководство пользователя Циклы измерительных щупов , Глава 3) 4 Запуск программы обработки в режиме работы Покадровое выполнение программы 5 Режим работы Ручное управление Установите функцию наклона плоскости обработки в состояние НЕАКТИВНО с помощью клавиши Softkey 3D-ROT. Через меню введите значение угла 0° для всех осей вращения. 270 Циклы преобразования координат 1
