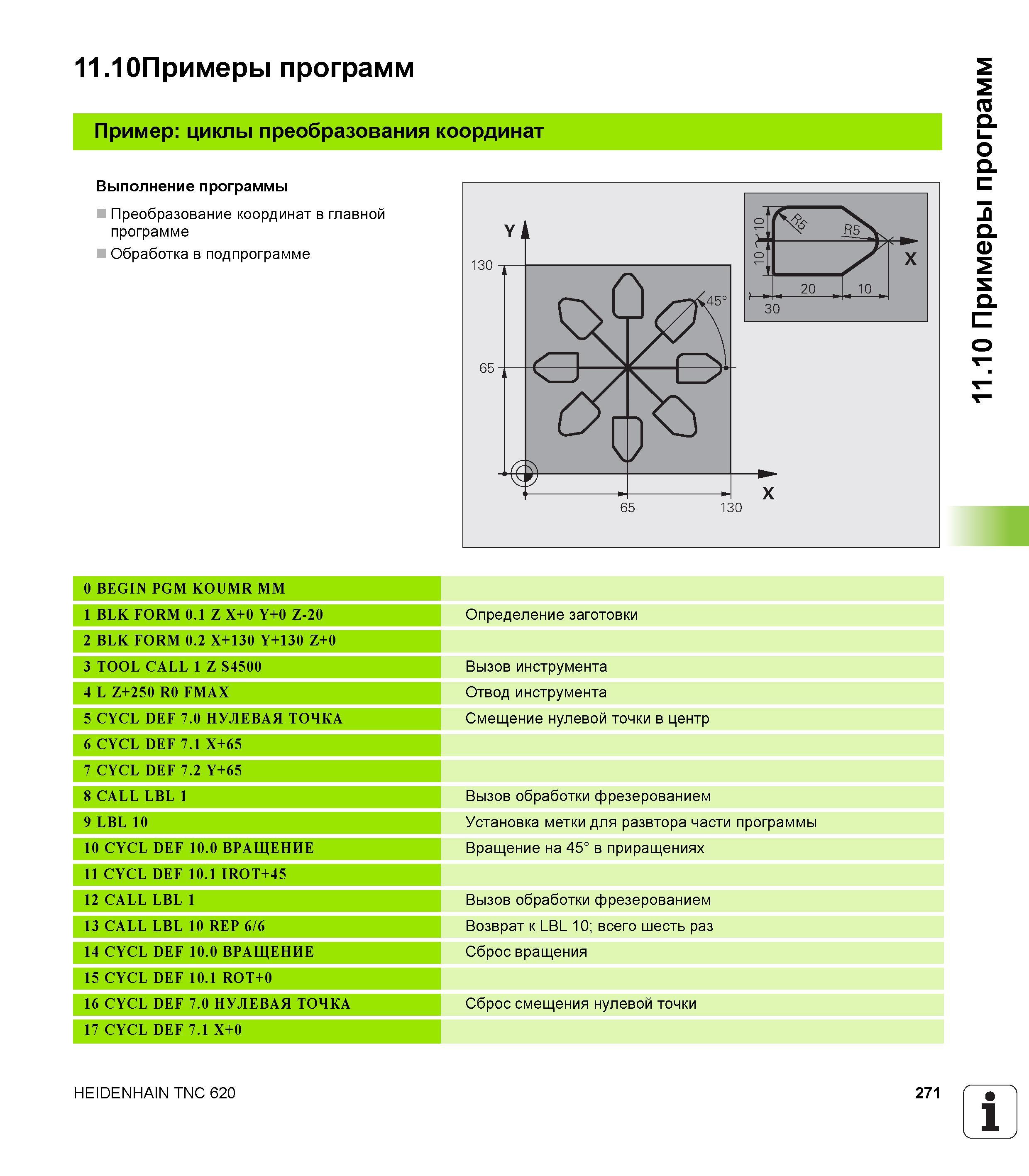

11.10 Примеры программ Пример циклы преобразования координат Выполнение программы Преобразование координат в главной программе Обработка в подпрограмме 0 BEGIN PGM KOUMR MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-20 2 BLK FORM 0.2 X+130 Y+130 Z+0 3 TOOL CALL 1 Z S4500 4 L Z+250 R0 FMAX 5 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА 6 CYCL DEF 7.1 X+65 7 CYCL DEF 7.2 Y+65 8 CALL LBL 1 9 LBL 10 10 CYCL DEF 10.0 ВРАЩЕНИЕ 11 CYCL DEF 10.1 IROT+45 12 CALL LBL 1 13 CALL LBL 10 REP 6/6 14 CYCL DEF 10.0 ВРАЩЕНИЕ 15 CYCL DEF 10.1 ROT+0 16 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА 17 CYCL DEF 7.1 X+0 Определение заготовки Вызов инструмента Отвод инструмента Смещение нулевой точки в центр Вызов обработки фрезерованием Установка метки для развтора части программы Вращение на 45° в приращениях Вызов обработки фрезерованием Возврат к LBL 10; всего шесть раз Сброс вращения Сброс смещения нулевой точки HEIDENHAIN TNC 620 271 1 Ч _ 11.10 Примеры программ
