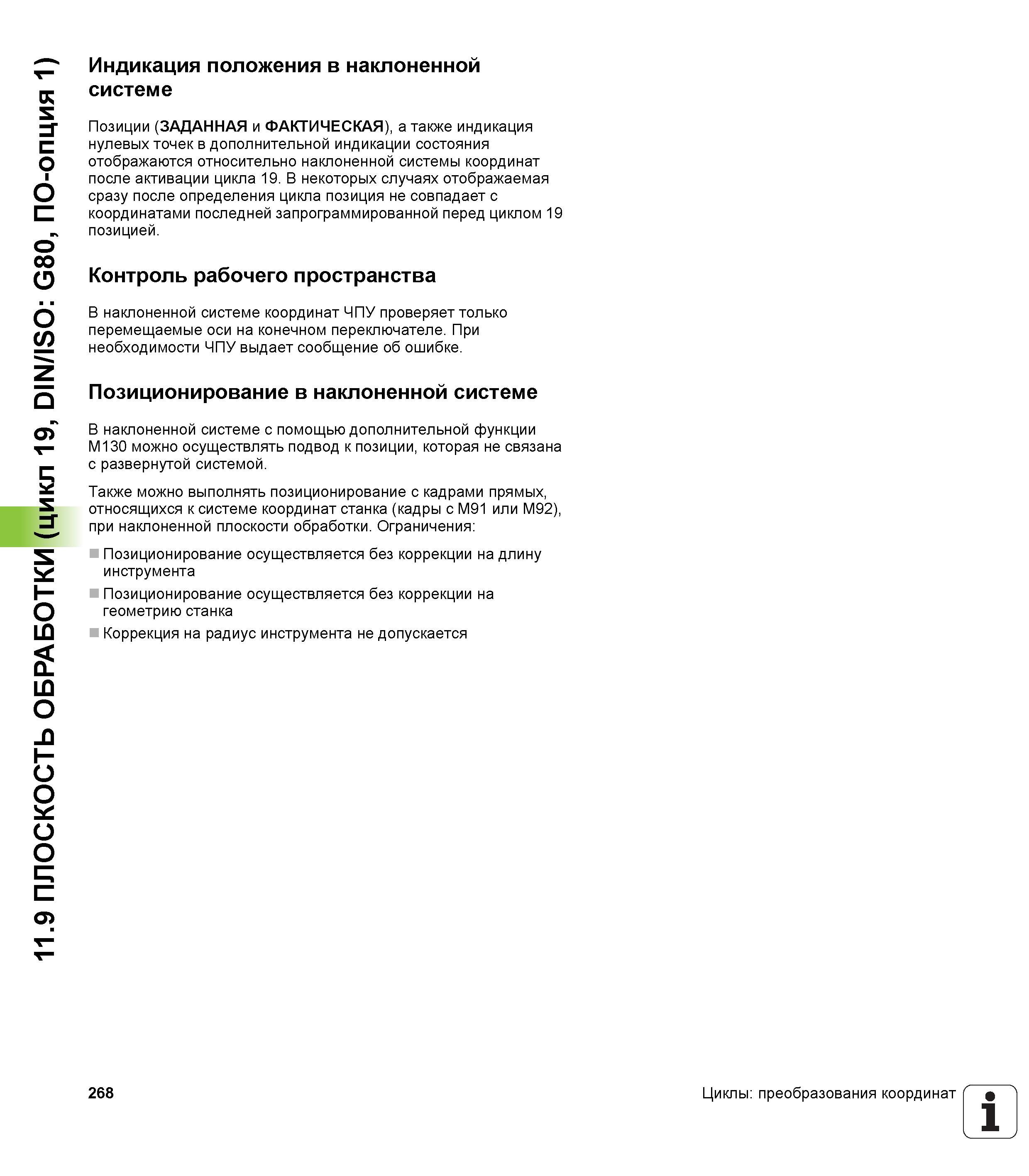

11.9 ПЛОСКОСТЬ ОБРАБОТКИ (цикл 19, DIN/ISO G80, ПО-опция 1) Индикация положения в наклоненной системе Позиции (ЗАДАННАЯ и ФАКТИЧЕСКАЯ), а также индикация нулевых точек в дополнительной индикации состояния отображаются относительно наклоненной системы координат послe активации цикла 19. В некоторых случаях отображаемая сразу после определения цикла позиция не совпадает с координатами последней запрограммированной перед циклом 19 позицией. Контроль рабочего пространства В наклоненной системе координат ЧПУ проверяет только перемещаемые оси на конечном переключателе. При необходимости ЧПУ выдает сообщение об ошибке. Позиционирование в наклоненной системе В наклоненной системе с помощью дополнительной функции M130 можно осуществлять подвод к позиции, которая не связана с развернутой системой. Также можно выполнять позиционирование с кадрами прямых, относящихся к системе координат станка (кадры с M91 или M92), при наклоненной плоскости обработки. Ограничения Позиционирование осуществляется без коррекции на длину инструмента Позиционирование осуществляется без коррекции на геометрию станка Коррекция на радиус инструмента не допускается 268 Циклы преобразования координат 1
