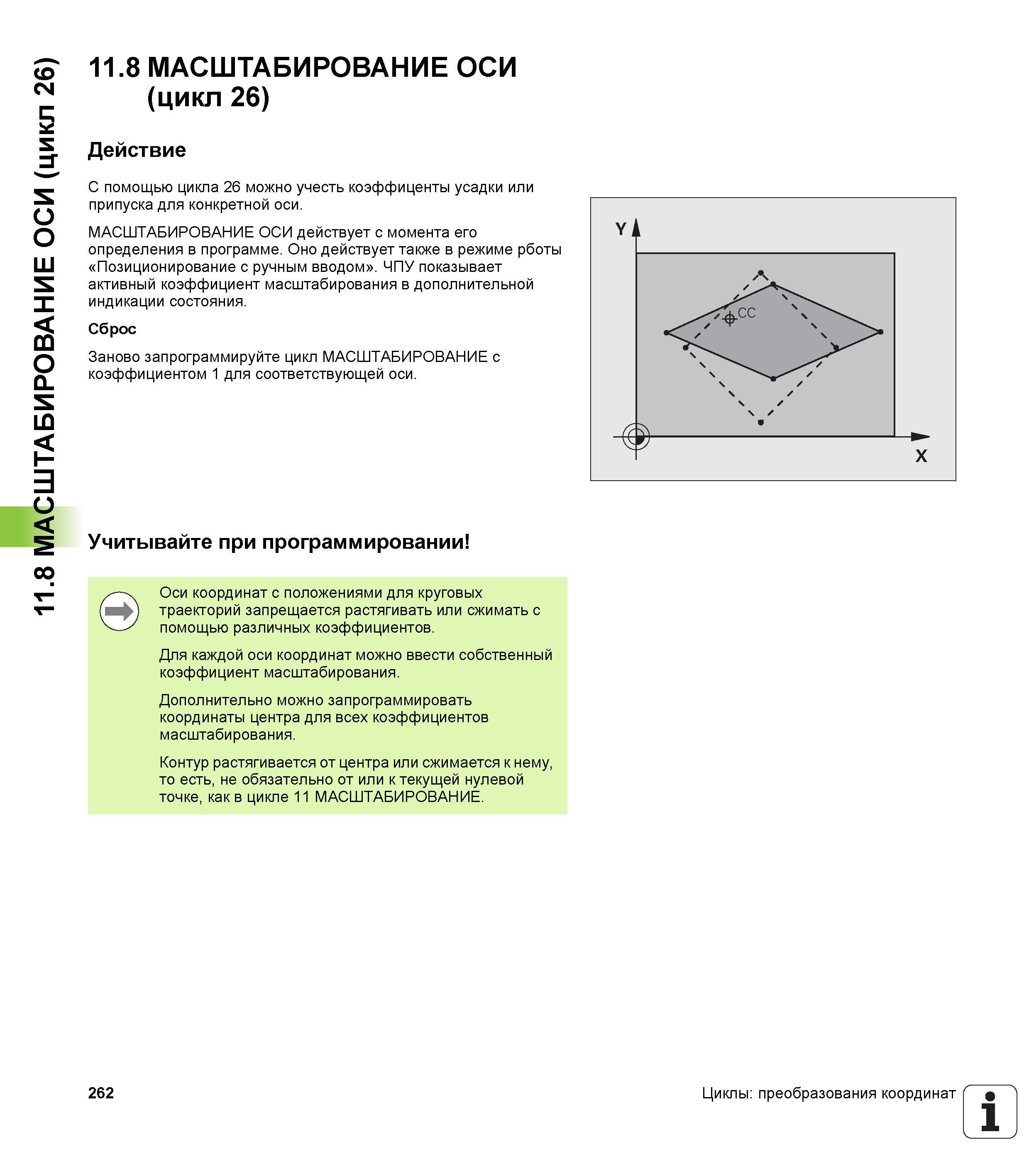

11.8 МАСШТАБИРОВАНИЕ ОСИ (цикл 26) 11.8 МАСШТАБИРОВАНИЕ ОСИ (цикл 26) Действие С помощью цикла 26 можно учесть коэффиценты усадки или припуска для конкретной оси. МАСШТАБИРОВАНИЕ ОСИ действует с момента его определения в программе. Оно действует также в режиме рботы Позиционирование с ручным вводом . ЧПУ показывает активный коэффициент масштабирования в дополнительной индикации состояния. Сброс Заново запрограммируйте цикл МАСШТАБИРОВАНИЕ с коэффициентом 1 для соответствующей оси. Учитывайте при программировании Оси координат с положениями для круговых траекторий запрещается растягивать или сжимать с помощью различных коэффициентов. Для каждой оси координат можно ввести собственный коэффициент масштабирования. Дополнительно можно запрограммировать координаты центра для всех коэффициентов масштабирования. Контур растягивается от центра или сжимается к нему, то есть, не обязательно от или к текущей нулевой точке, как в цикле 11 МАСШТАБИРОВАНИЕ. 262 Циклы преобразования координат 1
