Системы числового программного управления / CNC programming and machining

HEIDENHAIN | Руководство HEIDENHAIN 2011 TNC 620 Программирование циклов (Всего 471 стр.)

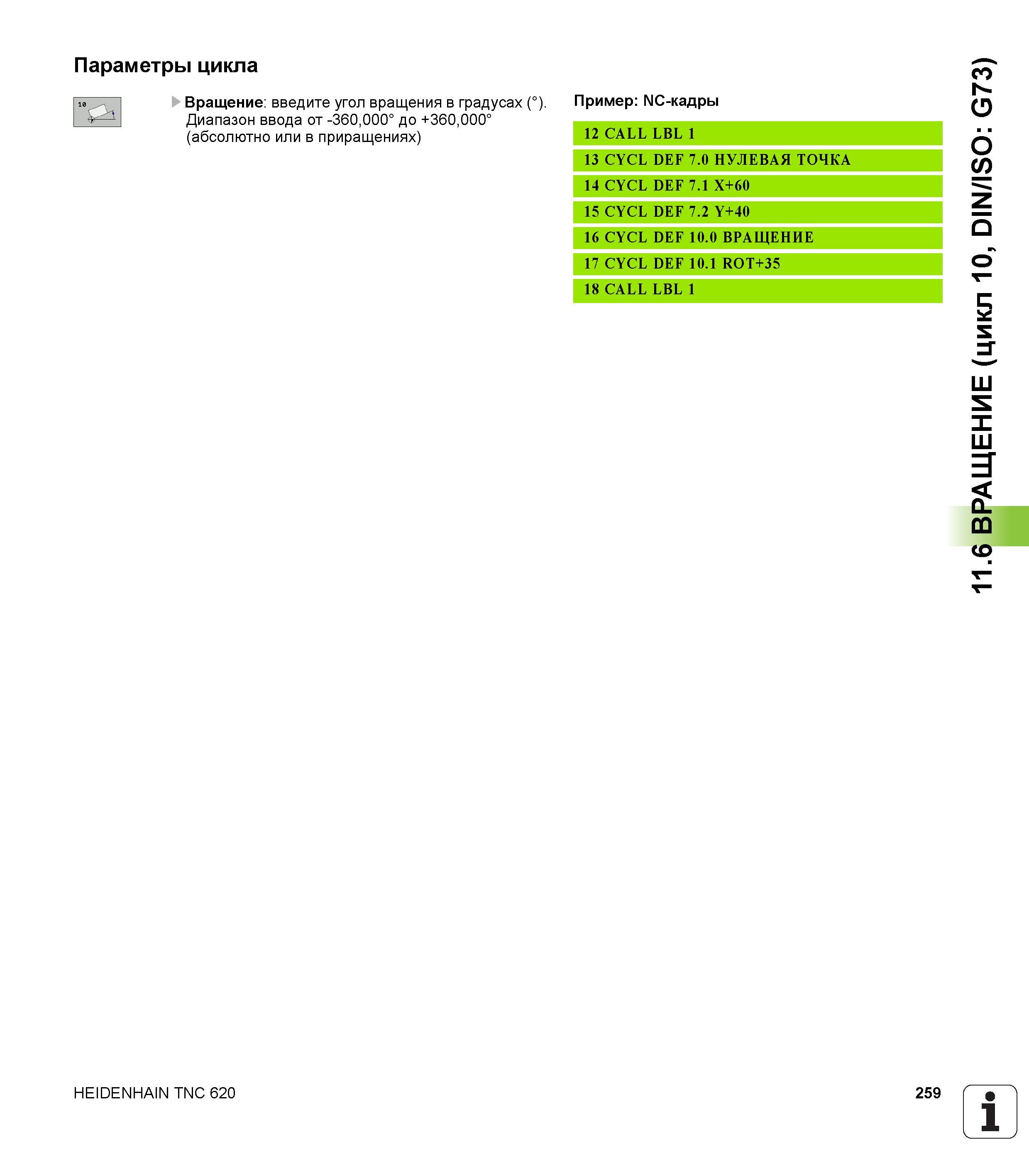

259 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.259
259 Параметры цикла Вращение введите угол вращения в градусах (°) Диапазон ввода от -360,000° до +360,000° (абсолютно или в приращениях) Пример NC-ка Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов систем числового программного управления станочного металлообрабатывающего оборудования 2011 Стр. 259

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 259 0259 Lab2u

Параметры цикла Вращение введите угол вращения в градусах (°). Диапазон ввода от -360,000° до +360,000° (абсолютно или в приращениях) Пример NC-кадры HEIDENHAIN TNC 620 259 1 11.6 ВРАЩЕНИЕ (цикл 10, DIN/ISO G73)
