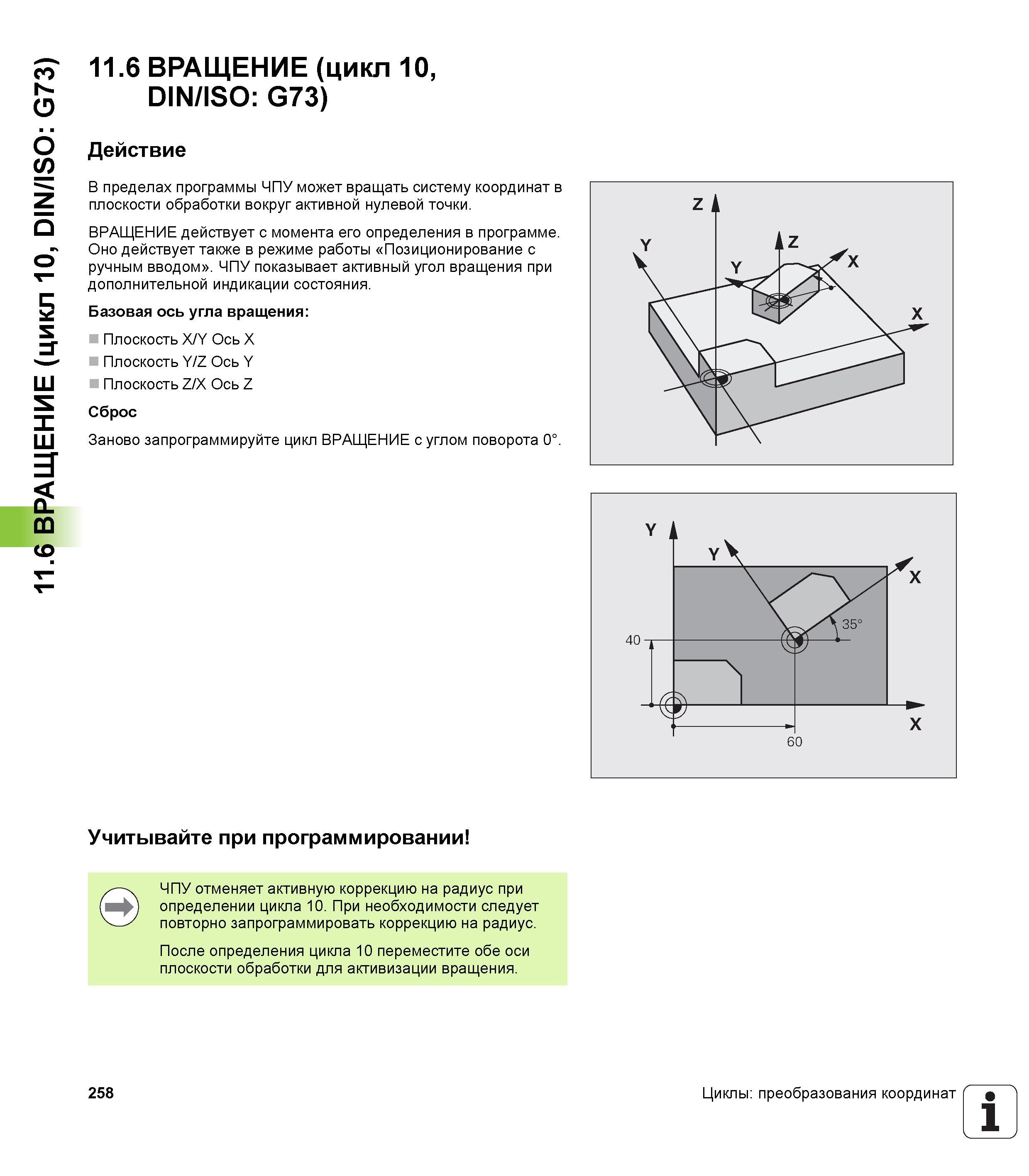

11.6 ВРАЩЕНИЕ (цикл 10, DIN/ISO G73) 11.6 ВРАЩЕНИЕ (цикл 10, DIN/ISO G73) Действие В пределах программы ЧПУ может вращать систему координат в плоскости обработки вокруг активной нулевой точки. ВРАЩЕНИЕ действует с момента его определения в программе. Оно действует также в режиме работы Позиционирование с ручным вводом . ЧПУ показывает активный угол вращения при дополнительной индикации состояния. Базовая ось угла вращения Плоскость X/Y Ось X Плоскость Y/Z Ось Y Плоскость Z/X Ось Z Сброс Заново запрограммируйте цикл ВРАЩЕНИЕ с углом поворота 0°. Учитывайте при программировании ЧПУ отменяет активную коррекцию на радиус при определении цикла 10. При необходимости следует повторно запрограммировать коррекцию на радиус. После определения цикла 10 переместите обе оси плоскости обработки для активизации вращения. 258 Циклы преобразования координат 1
