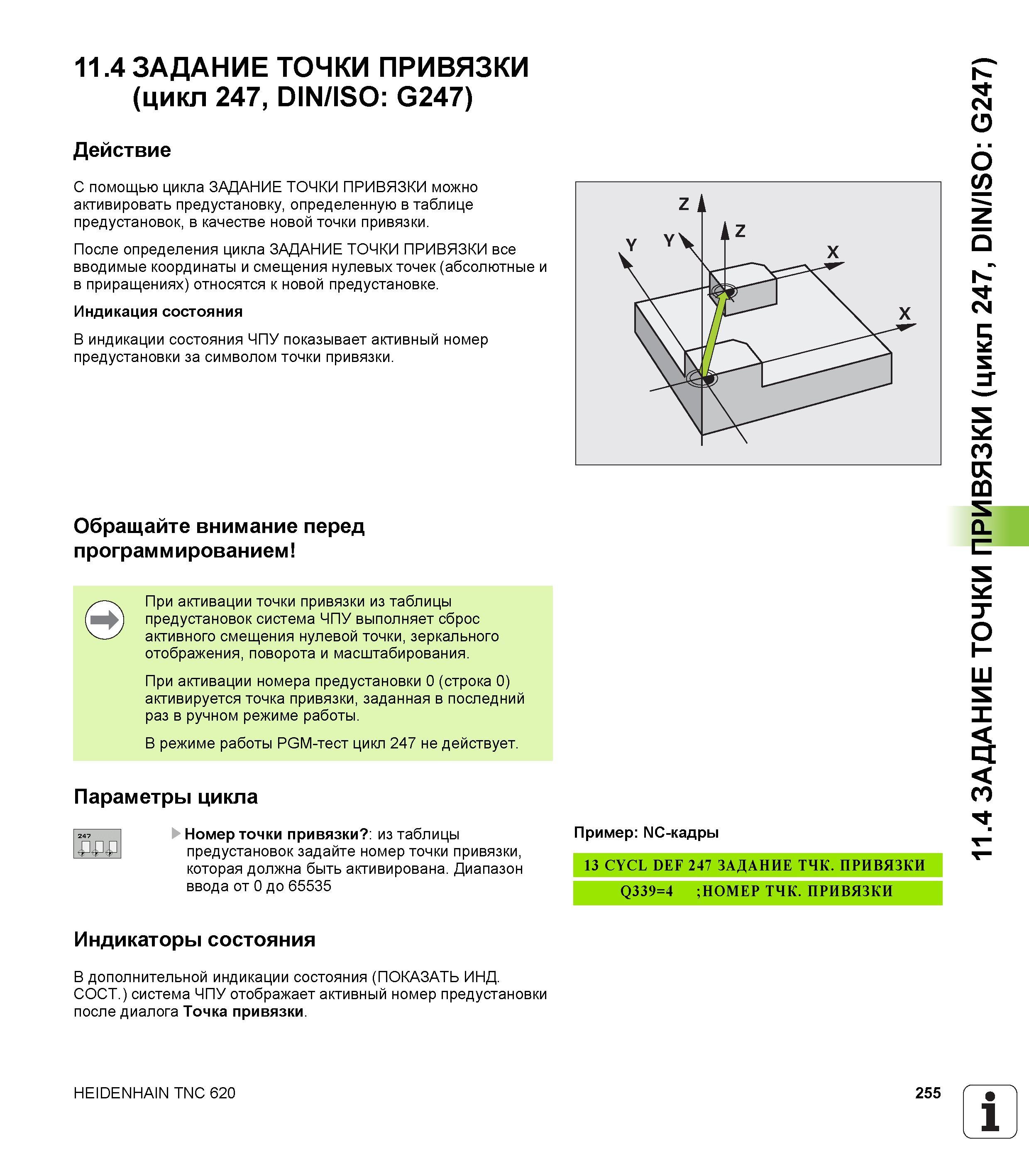

11.4 ЗАДАНИЕ ТОЧКИ ПРИВЯЗКИ (цикл 247, DIN/ISO G247) Действие С помощью цикла ЗАДАНИЕ ТОЧКИ ПРИВЯЗКИ можно активировать предустановку, определенную в таблице предустановок, в качестве новой точки привязки. После определения цикла ЗАДАНИЕ ТОЧКИ ПРИВЯЗКИ все вводимые координаты и смещения нулевых точек (абсолютные и в приращениях) относятся к новой предустановке. Индикация состояния В индикации состояния ЧПУ показывает активный номер предустановки за символом точки привязки. Обращайте внимание перед программированием При активации точки привязки из таблицы предустановок система ЧПУ выполняет сброс активного смещения нулевой точки, зеркального отображения, поворота и масштабирования. При активации номера предустановки 0 (строка 0) активируется точка привязки, заданная в последний раз в ручном режиме работы. В режиме работы PGM-тест цикл 247 не действует. Параметры цикла Номер точки привязки из таблицы предустановок задайте номер точки привязки, которая должна быть активирована. Диапазон ввода от 0 до 65535 Пример NC-кадры 13 CYCL DEF 247 ЗАДАНИЕ ТЧК. ПРИВЯЗКИ Q339=4 ;НОМЕР ТЧК. ПРИВЯЗКИ Индикаторы состояния В дополнительной индикации состояния (ПОКАЗАТЬ ИНД. СОСТ.) система ЧПУ отображает активный номер предустановки после диалога Точка привязки. HEIDENHAIN TNC 620 255 1 11.4 ЗАДАНИЕ ТОЧКИ ПРИВЯЗКИ (цикл 247, DIN/ISO G247)
