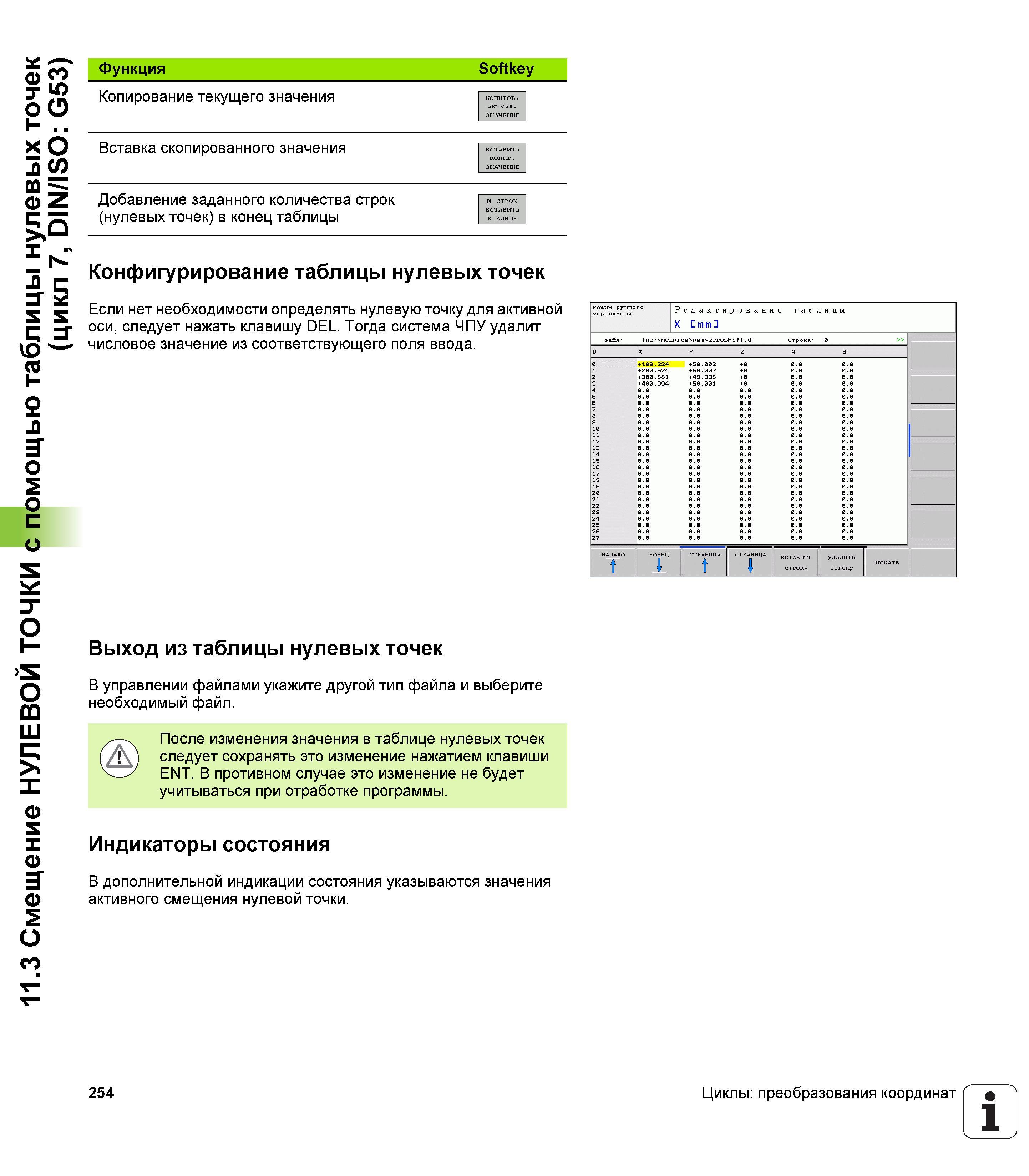

11.3 Смещение НУЛЕВОЙ ТОЧКИ с помощью таблицы нулевых точек В (цикл 7, DIN/ISO G53) Функция Softkey Копирование текущего значения копиров. АКТУАЛ. ЗНАЧЕНИЕ Вставка скопированного значения ВСТАВИТЬ КОПИР. ЗНАЧЕНИЕ Добавление заданного количества строк (нулевых точек) в конец таблицы N СТРОК ВСТАВИТЬ В КОНЦЕ Конфигурирование таблицы нулевых точек Если нет необходимости определять нулевую точку для активной оси, следует нажать клавишу DEL. Тогда система ЧПУ удалит числовое значение из соответствующего поля ввода. Выход из таблицы нулевых точек В управлении файлами укажите другой тип файла и выберите необходимый файл. После изменения значения в таблице нулевых точек следует сохранять это изменение нажатием клавиши ENT. В противном случае это изменение не будет учитываться при отработке программы. Индикаторы состояния В дополнительной индикации состояния указываются значения активного смещения нулевой точки. 254 Циклы преобразования координат 1
