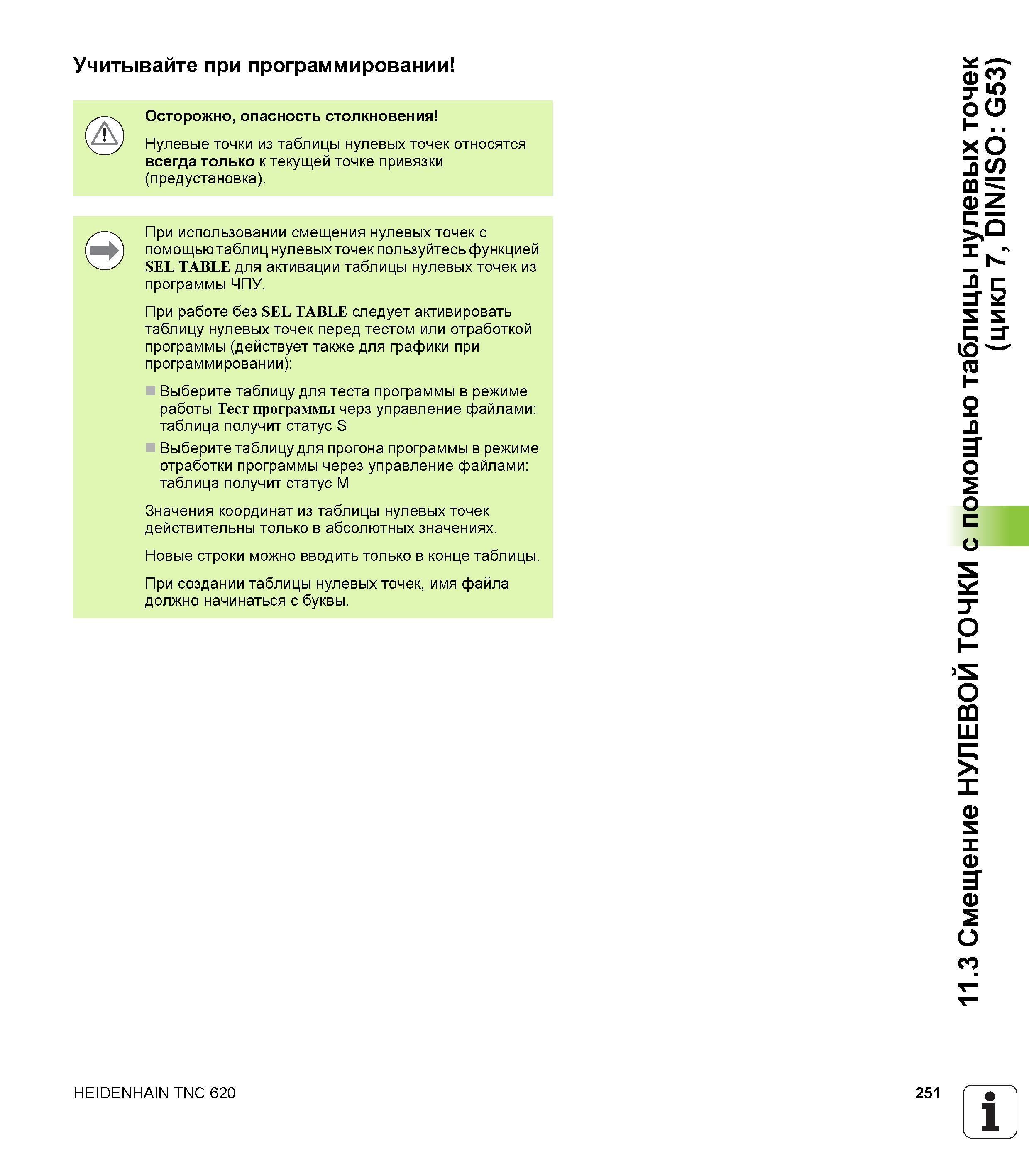

Учитывайте при программировании Осторожно, опасность столкновения Нулевые точки из таблицы нулевых точек относятся всегда только к текущей точке привязки (предустановка). При использовании смещения нулевых точек с помощью таблиц нулевых точек пользуйтесь функцией SEL TABLE для активации таблицы нулевых точек из программы ЧПУ. При работе без SEL TABLE следует активировать таблицу нулевых точек перед тестом или отработкой программы (действует также для графики при программировании) Выберите таблицу для теста программы в режиме работы Тест программы черз управление файлами таблица получит статус S Выберите таблицу для прогона программы в режиме отработки программы через управление файлами таблица получит статус M Значения координат из таблицы нулевых точек действительны только в абсолютных значениях. Новые строки можно вводить только в конце таблицы. При создании таблицы нулевых точек, имя файла должно начинаться с буквы. HEIDENHAIN TNC 620 251 1 Ч _ 11.3 Смещение НУЛЕВОЙ ТОЧКИ с помощью таблицы нулевых точек _ (цикл 7, DIN/ISO G53)
