248 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.248

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 248 0248 Lab2u

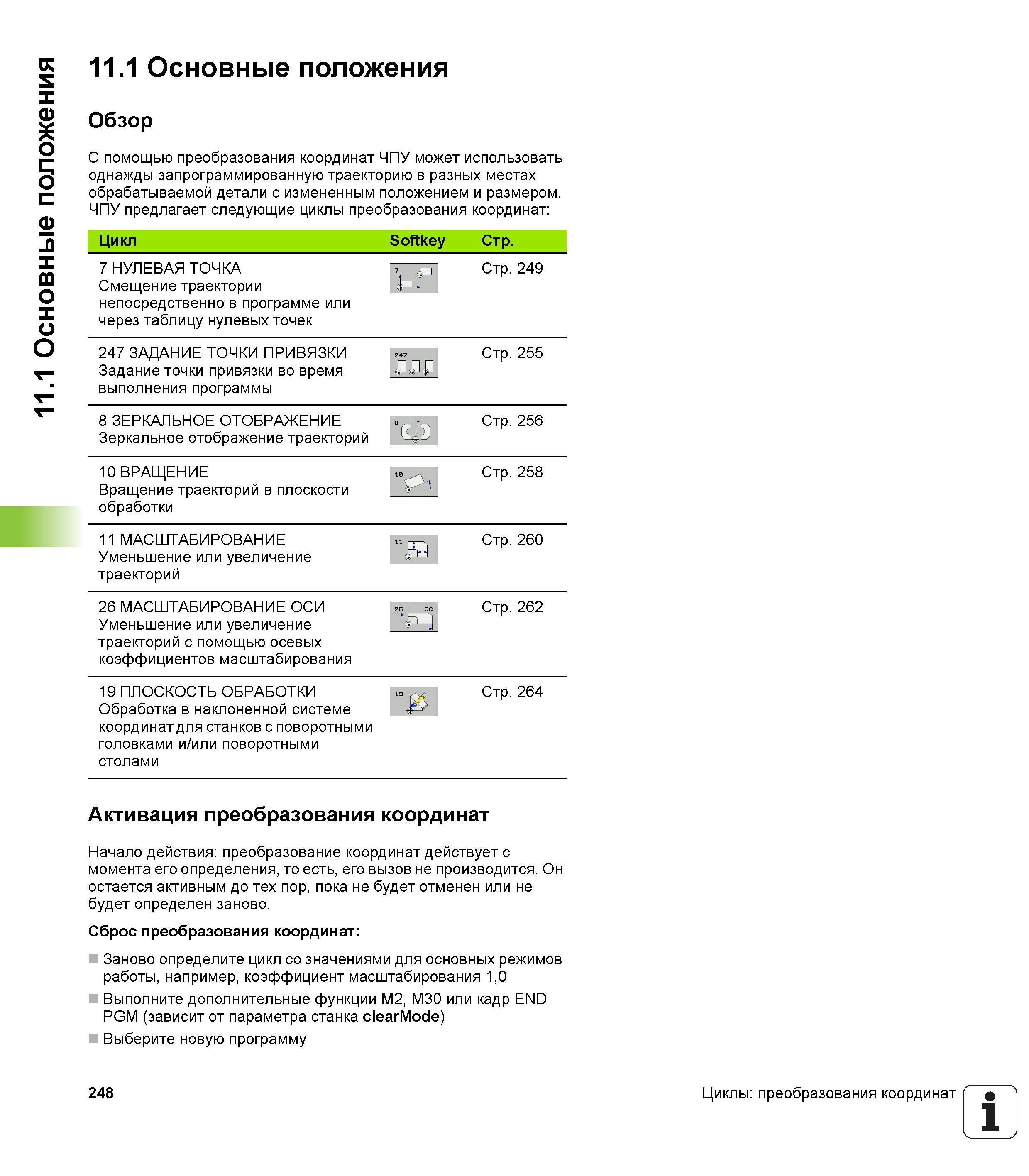

11.1 Основные положения 11.1 Основные положения Обзор С помощью преобразования координат ЧПУ может использовать однажды запрограммированную траекторию в разных местах обрабатываемой детали с измененным положением и размером. ЧПУ предлагает следующие циклы преобразования координат Цикл Softkey Стр. 7 НУЛЕВАЯ ТОЧКА Смещение траектории непосредственно в программе или через таблицу нулевых точек Стр. 249 247 ЗАДАНИЕ ТОЧКИ ПРИВЯЗКИ Задание точки привязки во время выполнения программы Стр. 255 8 ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ Зеркальное отображение траекторий Стр. 256 10 ВРАЩЕНИЕ Вращение траекторий в плоскости обработки Стр. 258 11 МАСШТАБИРОВАНИЕ Уменьшение или увеличение траекторий Стр. 260 26 МАСШТАБИРОВАНИЕ ОСИ Уменьшение или увеличение траекторий с помощью осевых коэффициентов масштабирования Стр. 262 19 ПЛОСКОСТЬ ОБРАБОТКИ Обработка в наклоненной системе координат для станков с поворотными головками и/или поворотными столами Стр. 264 Активация преобразования координат Начало действия преобразование координат действует с момента его определения, то есть, его вызов не производится. Он остается активным до тех пор, пока не будет отменен или не будет определен заново. Сброс преобразования координат Заново определите цикл со значениями для основных режимов работы, например, коэффициент масштабирования 1,0 Выполните дополнительные функции M2, M30 или кадр END PGM (зависит от параметра станка clearMode) Выберите новую программу 248 Циклы преобразования координат 1
