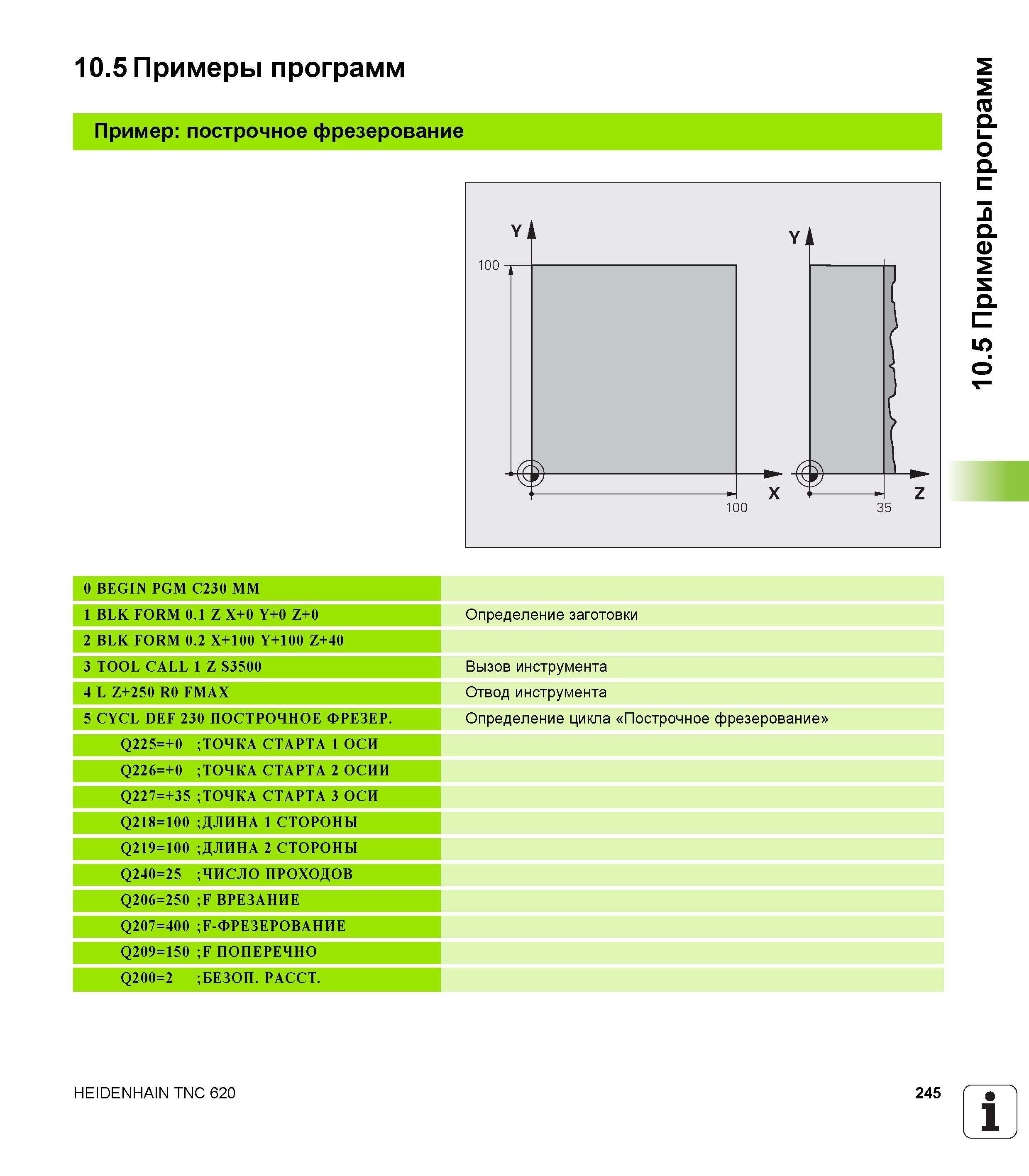

10.5 Примеры программ Пример построчное фрезерование 0 BEGIN PGM C230 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z+0 2 BLK FORM 0.2 X+100 Y+100 Z+40 3 TOOL CALL 1 Z S3500 4 L Z+250 R0 FMAX 5 CYCL DEF 230 ПОСТРОЧНОЕ ФРЕЗЕР. Q225=+0 ; ТОЧКА СТАРТА 1 ОСИ Q226=+0 ; ТОЧКА СТАРТА 2 ОСИИ 5 3 + = 2 2 Q ; ТОЧКА СТАРТА 3 ОСИ 0 0 =1 00 21 Q ;ДЛИНА 1 СТОРОНЫ Q219=100 ;ДЛИНА 2 СТОРОНЫ Q240=25 ;ЧИСЛО ПРОХОДОВ Q206=250 ;F ВРЕЗАНИЕ Q207=400 -ФРЕЗЕРОВАНИЕ Q209=150 ;F ПОПЕРЕЧНО Q200=2 ;БЕЗОП. РАССТ. Определение заготовки Вызов инструмента Отвод инструмента Определение цикла Построчное фрезерование HEIDENHAIN TNC 620 245 1 10.5 Примеры программ
